| Номер в госреестре | 84542-22 |
| Наименование СИ | Виброметры с беспроводной передачей данных |
| Обозначение типа СИ | Airius |
| Изготовитель | SPM Instument AB, Швеция |
| Год регистрации | 2022 |
| Срок свидетельства | 31.01.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры с беспроводной передачей данных Airius (далее - виброметры) предназначены для измерений и преобразований значений параметров вибрации (виброускорения) в цифровой выходной сигнал.
Принцип действия виброметров основан на преобразовании вибрации контролируемого объекта в электрический сигнал, пропорциональный виброускорению и дальнейшей его обработке.
Конструктивно виброметры состоят из заключенного в единый корпус трехкомпонентного акселерометра, выполненного по технологии MEMS (внутри которого заключены три чувствительных элемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу), датчика температуры, микроконтроллера, осуществляющего обработку поступающих аналоговых сигналов в цифровой код, а также беспроводного оборудования стандартов IEEE 802.11 b/g/n и bluetooth v4.2 ble, служащего для беспроводной передачи измерительной информации на персональный компьютер или мобильное устройство. Питание виброметров осуществляется с помощью встроенной неперезаряжаемой литиевой батареи 3,6 В (исполнение AIR01-XX, AIR11-XX) или от внешнего источника питания 24 В (исполнение AIR02-XX, AIR12-XX). Виброметры имеют возможность производить показания температуры с помощью встроенного датчика температуры (характеристика не нормируется).
Виброметры имеют исполнения AIRXX-01 и AIRXX-10, которые различаются диапазонами измерений и рабочих частот.
Пломбирование виброметров не предусмотрено.
Нанесение знака поверки на виброметры не предусмотрено.
Маркировка виброметров производится на боковой цилиндрической части корпуса способом нанесения этикетки-наклейки или гравирования в буквенно-числовом формате и включает в себя наименование исполнения виброметра, его заводской номер и наименование предприятия-изготовителя.
Маркировка соответствует чертежам предприятия-изготовителя.
AIR X X - X X
Обозначение поколения _
устройства:
0 - Gen. 1
1 - Gen.2
Способ передачи данных и тип _
питания:
1 - Wi-Fi, встроенная литиевая батарея
2 - Wi-Fi, разъем М12 для подключения внешнего источника питания
4 - LTE, встроенная литиевая батарея
5 - LTE, разъем М12 для подключения внешнего источника питания
Частотный _
диапазон:
01 - от 10 до 1000 Гц 10 - от 2 до 5000 Гц*
*
артикулы AIR01-10, AIR02-10 имеют фиксированные частотные поддиапазоны 2-1000 Гц и 10-5000 Гц

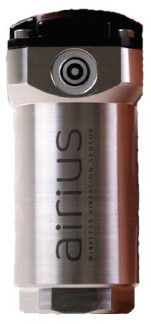

Общий вид виброметров с беспроводной передачей данных Airius приведен на рисунке 1.
а) исполнение AIR01-XX, AIR11-XX б) исполнение AIR02-XX, AIR12-XX
Рисунок 1 - Общий вид виброметров с беспроводной передачей данных Airius
У виброметров с беспроводной передачей данных Airius имеется встроенное и автономное программное обеспечение (далее - ПО).
Встроенное ПО обеспечивает аналого-цифровое преобразование измеренных результатов от встроенного акселерометра и обеспечивает процесс передачи по стандартным беспроводным интерфейсам (Bluetooth и WiFi) на управляемый автономным ПО смартфон, планшетный компьютер либо ноутбук для визуализации, архивирования и последующего анализа. Встроенное ПО может быть изменено только в заводских условиях. Конструкция преобразователя исключает возможность несанкционированного влияния на ПО и измерительную информацию. Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Автономное ПО не является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | - | Condmaster Entity Server |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.6.0 | 2019.6.2 |
| Цифровой идентификатор ПО | - | CES |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| AIR01-01, AIR11-01, AIR02-01, AIR12-01 | AIR01-10, AIR11-10, AIR02-10, AIR12-10 | |
| Диапазон измерений виброускорения (амплитуда), м/c2 | от 0,1 до 80 | от 0,1 до 160 (400*) |
| Диапазон рабочих частот, Гц | от 10 до 1000 | от 2,0 до 5000** |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот, дБ: от 10 до 800 Гц включ. во всем рабочем диапазоне частот | ±1 ±3 | |
| Нелинейность амплитудной характеристики, %, не более | 1,5 | |
| Пределы допускаемой основной относительной погрешности измерений виброускорения в рабочем диапазоне частот, дБ | ±4 | |
| Пределы допускаемой дополнительной относительной погрешности измерений виброускорения, вызванной изменением температуры окружающей среды, %/1°С | ±0,2 | |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 | |
| * только для артикулов AIR01-10, AIR02-10 в диапазоне частот 2-1000 Гц ** артикулы AIR01-10, AIR02-10 имеют фиксированные частотные поддиапазоны 2-1000 Гц и 10-5000 Гц | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - длина; | 82 |
| - диаметр | 45 |
| Масса, г, не более | 300 |
| Диапазон показаний температуры, °С | от -20 до +85 |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +85 |
| Средняя наработка на отказ, ч | 26000 |
| Средний срок службы, лет | 10 |
наносится на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброметр | Исполнение по заказу | 1 шт. |
| Монтажный комплект | - | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 2520-112-2021 | 1 экз. |
приведены РЭ «Виброметры с беспроводной передачей данных Airius. Руководство по эксплуатации», Раздел 2 «Использование по назначению»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация фирмы SPM Instument AB, Швеция
