Измерители комбинированные TROTEC (далее по тексту - измерители) предназначены для измерений температуры и относительной влажности окружающей среды, для бесконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы измерителя, а также для измерений абсолютного давления.
| Номер в госреестре | 84546-22 |
| Наименование СИ | Измерители комбинированные |
| Обозначение типа СИ | TROTEC |
| Изготовитель | Trotec GmbH, Германия; Заводы-изготовители: Lufft Mess- & Regeltechnik GmbH, Германия; Shenzhen Everbest Machinery Industry Co., Ltd., Китай; MIC Meter Industrial Company, Тайвань |
| Год регистрации | 2022 |
| Срок свидетельства | 31.01.2027 |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители комбинированные TROTEC (далее по тексту - измерители) предназначены для измерений температуры и относительной влажности окружающей среды, для бесконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы измерителя, а также для измерений абсолютного давления.
Принцип действия измерителей основан на измерении и преобразовании сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений отображаются на жидкокристаллическом дисплее.
Принцип измерения температуры основан на зависимости электрического сопротивления первичного преобразователя (датчика) от измеряемой температуры, принцип измерения относительной влажности - на изменении электрической емкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влагочувствительного слоя. Принцип бесконтактных измерений температуры основан преобразовании потока инфракрасного излучения исследуемого объекта, передаваемого через оптическую систему измерителей на приемник, в цифровой сигнал. Принцип измерений абсолютного давления основан на пьезорезистивном преобразовании интегрированного силиконового датчика с температурной компенсацией.
Измерители представляют собой переносные многофункциональные микропроцессорные приборы и состоят из электронного блока, размещенного в пластиковом корпусе, и несъемных измерительных зондов. Электронный блок состоит из микропроцессора, цифрового жидкокристаллического дисплея и панели управления. На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой.
Измерители изготавливаются в следующих модификациях: BC06, BC21, BC25, BL30, TC100, T210, T260, которые различаются между собой по метрологическим и техническим характеристиками, а также по конструктивному исполнению.

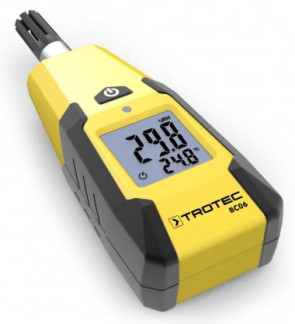

Фотографии общего вида измерителей приведены на рисунках 1-7.
Пломбирование измерителей не предусмотрено. Заводской номер указывается на наклейке на корпусе измерителей. Конструкция измерителей не позволяет нанести знак поверки на средство измерений.
L.
I
"|9.8
143
и
Рисунок 7 - Общий вид измерителей комбинированных TROTEC модификации T260
Программное обеспечение (ПО) измерителей состоит из встроенного и автономного ПО. Встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, устанавливается в измерители на заводе-изготовителе во время производственного цикла.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний». Идентификационные данные встроенного ПО - отсутствуют.
Автономное ПО MultiMeasure Studio не является метрологически значимым и предназначено для получения, отображения, хранения и передачи и анализа информации о результатах измерений.
Метрологические и основные технические характеристики измерителей приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики измерителей TROTEC модификаций BC25, TC100, T210, T260_
|
Наименование характеристики |
Значение |
|||
|
TC100 |
T210 |
BC25 |
T260 |
|
|
Диапазон измерений температуры, °С |
от 0 до +50 |
от -20 до +50 |
||
|
Диапазон измерений температуры бесконтактным способом, °С |
- |
- |
- |
от -50 до +380 |
|
Диапазон измерений температуры шаровым термометром, °С |
от 0 до +50 |
- |
- |
- |
|
Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 до +50 °С), % |
от 5 до 95 |
|||
|
Диапазон измерений абсолютного давления, гПа |
от 300 до 1100 |
- |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,6 |
±0,4 |
±0,6 |
±0,4 |
|
Наименование характеристики |
Значение |
|||
|
TC100 |
T210 |
BC25 |
T260 |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры шаровым термометром, °С |
±0,6 |
- |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур от +5 до +50 °С), % |
±3,0 (от 10 до 70 % включ.) ±5,0 (в остальном диапазоне) |
±3,0 |
±3,0 (от 10 до 90 % включ.) ±5,0 (в остальном диапазоне) |
±3,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры бесконтактным способом, °С - в диапазоне от -50 до -40 °С включ. - в диапазоне св. -40 до +100 °С включ. |
- |
- |
- |
±5,0 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры бесконтактным способом в диапазоне св. +100 °С, % |
- |
- |
- |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа |
±4,0 |
- |
- |
- |
|
Разрешающая способность измерений температуры, относительной влажности и абсолютного давления, °С, %, гПа |
0,1 |
|||
|
Показатель визирования |
- |
- |
- |
12:1 |
Таблица 2 - Метрологические характеристики измерителей TROTEC модификаций BC06, BC21,
BL30
|
Наименование характеристики |
Значение |
||
|
BC06 |
BC21 |
BL30 |
|
|
Диапазон измерений температуры, °С |
от -20 до +60 |
от -30 до +100 |
от -40 до +70 |
|
Диапазон измерений относительной влажности, % |
от 5 до 95 |
||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 (от 0 до +40 °С включ.) ±2,0 (в остальном диапазоне) |
±1,0 |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур окружающего воздуха: от +5 до +60 °С (для BC06), от +5 до +80 °С (для BC21), от +5 до +70 °С (для BL30)), % |
±4,0 (св. 40 до 80 % включ.) ±5,0 (в остальном диапазоне) |
±4,0 |
±3,0 (от 20 до 80 % включ.) ±5,0 (в остальном диапазоне) |
|
Разрешающая способность измерений температуры и относительной влажности, °С, % |
0,1 |
||
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - BC06 |
150x60x35 |
|
- BC21 |
235x60x35 |
|
- BC25 |
145x40x25 |
|
- BL30 |
95x50x35 |
|
- TC100 |
165x60x35 |
|
- T210, T260 |
210x65x38 |
|
Масса, г, не более |
|
|
- BC06 |
160 |
|
- BC21 |
230 |
|
- BC25 |
65 |
|
- BL30 |
100 |
|
- TC100 |
230 |
|
- T210 |
290 |
|
- T260 |
320 |
|
Рабочие условия эксплуатации: |
|
|
- температура окружающего воздуха,°С - BC06 |
от -20 до +60 |
|
- BC21 |
от -30 до +100 |
|
- BL30 |
от -40 до +70 |
|
- TC100 |
от 0 до +50 |
|
- T210, T260, BC25 |
от -20 до +50 |
|
- относительная влажность, %, не более |
95 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Средний срок службы, лет, не менее |
5 |
наносится на титульный лист Руководства по эксплуатации типографским способом или методом штемпелевания.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель комбинированный |
TROTEC |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Программное обеспечение |
MultiMeasure Studio |
1 шт. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Государственная поверочная схема для средств измерений абсолютного давления, утвержденная Приказом от 06.12.2019 г. № 2900.
Техническая документация фирмы-изготовителя.
