Измерители метеорологических параметров дорожного полотна бесконтактные NIRS31-UMB, 84550-22

Измерители метеорологических параметров дорожного полотна бесконтактные NIRS31-UMB (далее - измерители NIRS31-UMB) предназначены для измерений температуры поверхности дорожного полотна, высоты слоя воды, снега, льда на дорожном полотне.
Карточка СИ
Номер в госреестре 84550-22
Наименование СИ Измерители метеорологических параметров дорожного полотна бесконтактные
Обозначение типа СИ NIRS31-UMB
Изготовитель "OTT HydroMet Fellbach GmbH", Германия
Год регистрации 2022
Срок свидетельства 31.01.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители метеорологических параметров дорожного полотна бесконтактные NIRS31-UMB (далее - измерители NIRS31-UMB) предназначены для измерений температуры поверхности дорожного полотна, высоты слоя воды, снега, льда на дорожном полотне.

Описание

Принцип действия измерителей NIRS31-UMB основан на измерении интенсивности потока инфракрасного излучения, его оценке и расчете температуры поверхности дорожного полотна, высоты слоя воды, снега, льда на дорожном полотне.

Измерители NIRS31-UMB состоят из излучателя, приемника, пирометра, блока электроники, микропроцессора, кронштейна.

Поток инфракрасного излучения от излучателя направляется на дорожное полотно, отражается от него и принимается приемником. В блоке электроники производится обработка полученного сигнала и расчет высоты слоя воды, снега, льда на поверхности дорожного покрытия. Для передачи в линии связи полученный сигнал преобразуется в цифровой код. Для измерения температуры поверхности дорожного полотна используется пирометр. Изменение излучательной способности поверхности дорожного покрытия во времени и пространстве компенсируется выбором диапазона длин волн для измерений и алгоритмом расчета. По результатам измерений высоты слоя воды, снега, льда на поверхности дорожного полотна процессором рассчитывается коэффициент сцепления между дорожным покрытием и автопокрышкой. Все расчеты проводятся по алгоритмам, разработанным изготовителем. Управление измерителями NIRS31-UMB осуществляется микропроцессором.

Конструктивно измерители NIRS31-UMB выполнены в одном компактном модуле, закрепленном на опоре, в котором излучатель, приемник, пирометр и блок электроники объединены в одном корпусе.

В измерителях NIRS31-UMB для защиты от неблагоприятных погодных условий применено термостатирование модуля и обогрев окна, реализована функция оповещения о загрязненности оптических поверхностей.

Измерители NIRS31-UMB могут работать автономно и в составе автоматизированных метеорологических станций. Измерители NIRS31-UMB работают круглосуточно, имеют полудуплексный 2-проводной-RS485-интерфейс.

Заводской номер наносится на корпус измерителей NIRS31-UMB в виде наклейки. Знак поверки наносится на свидетельство (в случае его оформления) о поверке и/или формуляр.

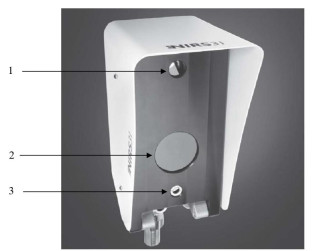

Общий вид измерителей NIRS31-UMB представлен на рисунке 1. Схема пломбирования измерителей NIRS31-UMB представлена на рисунке 2.

Программное обеспечение

Программное обеспечение «UMB-Config-Tool» состоит из двух модулей: встроенного ПО и автономного ПО. Встроенное ПО (UMBreader) обеспечивает сбор данных, обработку, передачу данных на персональный компьютер по линии связи. Автономное ПО («Congif-Software-UMB») обеспечивает отображение, анализ и архивирование результатов измерений, проверку состояния измерителей NIRS31-UMB. Автономное ПО является полностью метрологически значимым (файл ulsps.exe).

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ulsps.exe

UMBreader.hex

Номер версии (идентификационный номер) ПО

не ниже 12.5.0

не ниже 1.2

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры поверхности дорожного полотна, °С

от -40 до +70

Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °С

±0,8

Диапазон измерений толщины слоя воды/льда, мм

от 0,2 до 2,0

Пределы допускаемой абсолютной погрешности измерений толщины слоя воды/льда, мм

±(0,1+0,2-H)*

Диапазон измерений толщины слоя снега, мм

от 0,2 до 10,0

Пределы допускаемой абсолютной погрешности измерений толщины слоя снега, мм

±(0,1+0,2-М)**

* H - измеренное значение толщины слоя воды/льда, мм ** M - измеренное значение толщины слоя снега, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 12 до 24

Потребляемая мощность, Вт, не более

40

Наработка на отказ, ч, не менее

8000

Средний срок службы, лет

8

Габаритные размеры, мм, не более:

- высота

425

- ширина

225

- глубина

285

Масса, кг, не более

10

Условия эксплуатации:

- температура воздуха, °С

от -40 до +70

- относительная влажность воздуха, %

от 0 до 100

- атмосферное давление, гПа

от 880 до 1050

Знак утверждения типа

наносится типографским способом на титульный лист формуляра и на корпус измерителей NIRS31-UMB в виде фирменной планки или этикетки.

Комплектность

Таблица 4 - Комплектность измерителей NIRS31-UMB

Наименование

Обозначение

Кол-во

Измеритель NIRS31-UMB

NIRS31-UMB

1 шт.

Формуляр

-

1 экз.

Сведения о методах измерений

приведены в формуляре «Измеритель метеорологических параметров дорожного полотна бесконтактный NIRS31-UMB», раздел 3.

Нормативные документы

ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры

Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 г. № 2840

Техническая документация фирмы-изготовителя
