| Номер в госреестре | 84553-22 |
| Наименование СИ | Наборы мер коэффициентов передачи и отражения электронные |
| Обозначение типа СИ | N7550A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2022 |
| Срок свидетельства | 31.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы мер коэффициентов передачи и отражения электронные N7550A (далее - модули калибровки электронные) предназначены для воспроизведения единицы волнового сопротивления в коаксиальных трактах (N-тип; 3,5 мм) и используются для калибровки векторных анализаторов цепей.
Модули калибровки электронные состоят из мер волнового сопротивления цепей с распределенными параметрами. Меры расположены внутри модуля калибровки и подключаются к выходам модуля под управлением программного обеспечения калибруемого анализатора цепей. Принцип работы мер основан на нормированном отражении падающей мощности сверхвысокочастотного сигнала. В состав наборов также может входить ключ с нормированным усилием затяжки и дополнительные коаксиальные измерительные переходы. Комплектность набора зависит от его модификации. Набор помещен в футляр, предохраняющий модули калибровки от повреждения.
Модули калибровки электронные выпускаются в модификациях N7550A, N7551A, N7552A, N7553A, N7554A, N7555A отличающимися друг от друга диапазоном частот.
Принцип работы модули калибровки электронные основан на трансформировании структуры электромагнитного поля в одинаковые или различные по типу соединителя коаксиальные волноводы.
Для предотвращения несанкционированного доступа к внутренним частям модулей калибровки электронной один из винтов крепления корпуса пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр модуля калибровки электронной размещена на задней панели.
Функциональные возможности модулей калибровки электронных определяются составом опций, входящих в комплект и приведенных в таблице 1.
Таблица 1 - Опции модулей калибровки модификаций N7550A, N7551A, N7552A, N7553A, N7554A, N7555A_
| Опция | Описание опций |
| NMF | Соединители: тип N 50 Ом вилка - розетка |
| 3MF | Соединители: 3,5 мм вилка - розетка |
| NFF | Соединители: тип N 50 Ом розетка - розетка |
| 3FF | Соединители: 3,5 мм розетка - розетка |
| NMM | Соединители: тип N 50 Ом вилка - вилка |
| 3MM | Соединители: 3,5 мм вилка - вилка |
Рисунок 3 - Общий вид наборов мер коэффициентов передачи и отражения электронных модификаций N7550A, N7551A, N7552A, N7553A, N7554A, N7555A

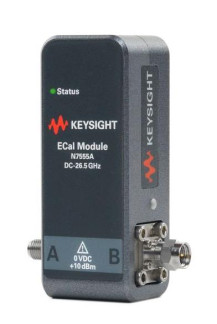

Внешний вид модулей калибровки электронных, приведен на рисунке 1.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||||
| N7550A | N7551A | N7552A | N7553A | N7554A | N7555A | |
| Тип коаксиальных соединителей в соответствии с ГОСТ 13317: Опции NMF, NFF, NMM Опции 3MF, 3FF, 3MM | Тип N 3,5 мм | Тип N 3,5 мм | Тип N 3,5 мм | Тип N 3,5 мм | Тип N 3,5 мм | 3,5 мм |
| Диапазон рабочих частот, ГГц | от 0 до 4 | от 0 до 6,5 | от 0 до 9 | от 0 до 14 | от 0 до 18 | от 0 до 26,5 |
| Максимально допустимый уровень переменной (ВЧ) составляющей сигнала на входе измерительного порта, дБм1) | минус 15 | |||||
| Максимально допустимый уровень постоянной составляющей сигнала на входе измерительного порта, В | 0 | |||||
| Наименование характери | Значение | |||||
| стики | N7550A | N7551A | N7552A | N7553A | N7554A | N7555A |
| Пределы допускаемой абсолютной погрешности амплитуды ККО2) в диапазоне номинальных значений от 0,03 до 0,98 линейных единиц, в диапазоне частот, не более от 0 до 4 ГГ ц включ. | ±0,010 | ±0,010 | ±0,010 | ±0,010 | ±0,010 | ±0,010 |
| св. 4 до 6,5 ГГц включ. | - | ±0,015 | ±0,015 | ±0,015 | ±0,015 | ±0,015 |
| св. 6,5 до 9 ГГц включ. | - | - | ±0,020 | ±0,020 | ±0,020 | ±0,020 |
| св. 9 до 14 ГГц включ. | - | - | - | ±0,025 | ±0,025 | ±0,025 |
| св. 14 до 18 ГГц включ. | - | - | - | - | ±0,030 | ±0,030 |
| св. 18 до 26,5 ГГц включ. | - | - | - | - | - | ±0,040 |
| Пределы допускаемой абсолютной погрешности установки фазы ККО в диапазоне номинальных значений от 0,03 до 0,98 линейных единиц, от 0 до 360 градусов, в диапазоне частот, градус, не более от 0 до 4 ГГц включ. | ±3,0 | ±3,0 | ±3,0 | ±3,0 | ±3,0 | ±3,0 |
| св. 4 до 6,5 ГГц включ. | - | ±3,5 | ±3,5 | ±3,5 | ±3,5 | ±3,5 |
| св. 6,5 до 9 ГГц включ. | - | - | ±4,0 | ±4,0 | ±4,0 | ±4,0 |
| св. 9 до 14 ГГц включ. | - | - | - | ±5,0 | ±5,0 | ±5,0 |
| св. 14 до 18 ГГц включ. | - | - | - | - | ±6,0 | ±6,0 |
| св. 18 до 26,5 ГГц включ. | - | - | - | - | - | ±6,5 |
| Пределы допускаемой абсолютной погрешности амплитуды ККП3) в диапазоне номинальных значений от плюс 10 до минус 100 дБ, в диапазоне частот, линейных единиц, не более от 0 до 4 ГГц включ. | ±0,020 | ±0,020 | ±0,020 | ±0,020 | ±0,020 | ±0,020 |
| св. 4 до 6,5 ГГц включ. | - | ±0,025 | ±0,025 | ±0,025 | ±0,025 | ±0,025 |
| св. 6,5 до 9 ГГц включ. | - | - | ±0,030 | ±0,030 | ±0,030 | ±0,030 |
| св. 9 до 14 ГГц включ. | - | - | - | ±0,035 | ±0,035 | ±0,035 |
| св. 14 до 18 ГГц включ. | - | - | - | - | ±0,040 | ±0,040 |
| св. 18 до 26,5 ГГц включ. | - | - | - | - | - | ±0,047 |
| Наименование характеристики | Значение | |||||
| N7550A | N7551A | N7552A | N7553A | N7554A | N7555A | |
| Пределы допускаемой абсо- | ||||||
| лютной погрешности уста- | ||||||
| новки фазы ККП в диапазоне | ||||||
| номинальных значений от | ||||||
| плюс 10 до минус 100 дБ, от | ||||||
| 0 до 360 градусов, в диапа | ||||||
| зоне частот, градус, не более | ||||||
| от 0 до 4 ГГ ц включ. | ±4,0 | ±4,0 | ±4,0 | ±4,0 | ±4,0 | ±4,0 |
| св. 4 до 6,5 ГГц включ. | - | ±4,5 | ±4,5 | ±4,5 | ±4,5 | ±4,5 |
| св. 6,5 до 9 ГГц включ. | - | - | ±5,0 | ±6,0 | ±6,0 | ±6,0 |
| св. 9 до 14 ГГц включ. | - | - | - | ±7,0 | ±7,0 | ±7,0 |
| св. 14 до 18 ГГц включ. | - | - | - | - | ±8,0 | ±8,0 |
| св. 18 до 26,5 ГГц включ. | - | - | - | - | - | ±9,5 |
| 1) дБм - дБ относительно 1 мВт; 2) ККО - комплексный коэффициент отражения; 3) ККП - комплексный коэффициент передачи. | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 35 |
| - относительная влажность воздуха при температуре до 25 °С, % | до 75 |
| Габаритные размеры без креплений, мм, не более глубина | 92 |
| ширина | 77 |
| высота | 28 |
| Вес, кг, не более | 0,5 |
наносится на титульный лист технической документации изготовителя типографским способом и на лицевую панель модуля калибровки электронного в виде голографической наклейки
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Наборы мер коэффициентов передачи и отражения электронные N7550A, N7551A, N7552A, N7553A, N7554A, N7555A | 1 * 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| * - по заказу |
ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц»
ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
