Наборы мер коэффициентов передачи и отражения электронные N4000, 84554-22

Наборы мер коэффициентов передачи и отражения электронные N4000 (далее - модули электронной калибровки) предназначены для хранения единицы волнового сопротивления в коаксиальных трактах (N-тип; 3,5 мм; 2,92 мм; 2,4 мм; 1,85 мм) и используются для калибровки (градуировки) векторных анализаторов цепей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	84554-22
Наименование СИ	Наборы мер коэффициентов передачи и отражения электронные
Обозначение типа СИ	N4000
Изготовитель	Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации	2022
Срок свидетельства	31.01.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Модули электронной калибровки состоят из электронно-коммутируемых мер с нормированными значениями волнового сопротивления. Меры расположены внутри модуля электронной калибровки и коммутируются между выходов модуля под управлением программного обеспечения калибруемого анализатора цепей. Принцип работы модулей электронной калибровки основан на полном или частичном (нормированном) отражении или поглощении падающей СВЧ мощности. В состав наборов также может входить ключ с нормированным усилием затяжки и дополнительные коаксиальные измерительные переходы. Комплектность набора зависит от его модификации. Набор помещен в футляр, предохраняющий модули электронной калибровки от повреждения.

Модули электронной калибровки выпускаются в следующих модификациях N4690D, N4691D, N4692D, N4693D, N4694D, N4431B, N4432A, N4433A, N4431D, N4432D, N4433D.

Принцип работы переходов коаксиальных измерительных основан на трансформировании структуры электромагнитного поля в одинаковые или различные по типу соединителя коаксиальные волноводы.

Для предотвращения несанкционированного доступа к внутренним частям модулей калибровки электронной один из винтов крепления корпуса пломбируется.

Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр модуля калибровки электронной размещена на задней панели.

Функциональные возможности модулей электронной калибровки определяются составом опций, входящих в комплект и приведенных в таблицах 1 - 2.

N4692D, N4693D, N4694D, N4696D

Опция	Описание опций
M0F	Тип соединителей: вилка - розетка
F0F	Тип соединителей: розетка - розетка
M0M	Тип соединителей: вилка - вилка
0DC	Расширение частотного диапазона вниз до 0 Гц
003	Частотный диапазон от 300 кГц
100	Частотный диапазон от 10 МГц
00A	Дополнительные коаксиальные переходы

Таблица 2 - Опции модулей электронной калибровки модификаций N4431B, N4432A, N4433A,

N4431D, N4432D, N4433D

Опция	Описание опций
0DC	Расширение частотного диапазона вниз до 0 Гц
003	Частотный диапазон от 300 кГц
010	4 соединителя 3,5 мм розетка
020	4 соединителя тип N 50 Ом розетка
101	Тип соединителя порта А: 3,5 мм розетка
102	Тип соединителя порта А: 3,5 мм вилка
103	Тип соединителя порта А: тип N 50 Ом розетка
104	Тип соединителя порта А: тип N 50 Ом вилка
105	Тип соединителя порта А: тип 7-16 розетка
106	Тип соединителя порта А: тип 7-16 вилка
107	Тип соединителя порта А: тип 4,3-10 розетка
108	Тип соединителя порта А: тип 4,3-10 вилка
201	Тип соединителя порта B: 3,5мм розетка
202	Тип соединителя порта B: 3,5мм вилка
203	Тип соединителя порта B: тип N 50 Ом розетка
204	Тип соединителя порта B: тип N 50 Ом вилка
205	Тип соединителя порта B: тип 7-16 розетка
206	Тип соединителя порта B: тип 7-16 вилка
207	Тип соединителя порта B: тип 4,3-10 розетка
208	Тип соединителя порта B: тип 4,3-10 вилка
301	Тип соединителя порта C: 3,5 мм розетка
302	Тип соединителя порта C: 3,5 мм вилка
303	Тип соединителя порта C: тип N 50 Ом розетка
304	Тип соединителя порта C: тип N 50 Ом вилка
305	Тип соединителя порта C: тип 7-16 розетка
306	Тип соединителя порта C: тип 7-16 вилка
307	Тип соединителя порта С: тип 4,3-10 розетка
308	Тип соединителя порта С: тип 4,3-10 вилка

Опция	Описание опций
401	Тип соединителя порта D: 3,5 мм розетка
402	Тип соединителя порта D: 3,5 мм вилка
403	Тип соединителя порта D: тип N 50 Ом розетка
404	Тип соединителя порта D: тип N 50 Ом вилка
405	Тип соединителя порта D: тип 7-16 розетка
406	Тип соединителя порта D: тип 7-16 вилка
407	Тип соединителя порта D: тип 4,3-10 розетка
408	Тип соединителя порта D: тип 4,3-10 вилка
801	Тарированные ключи для затягивания соединителей: тип 3,5 мм
802	Тарированные ключи для затягивания соединителей: тип N
803	Тарированные ключи для затягивания соединителей: тип 7-16
804	Тарированные ключи для затягивания соединителей: тип 4,3-10
150	Кейс для хранения

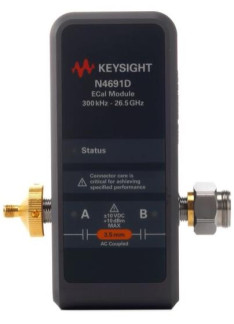

Внешний вид модулей электронной калибровки, приведен на рисунках 1-3.

Место нанесения знака утверждения типа

Место пломбирования от несанкционированного доступа

Рисунок 1 - Внешний вид модулей электронной калибровки модификаций N4690D, N4691D,

N4692D, N4693D, N4694D, N4696D

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 3 - Метрологические характеристики модулей электронной калибровки модификаций N4690D, N4691D, N4692D, N4693D, N4694D

Наименование характеристики	Значение
Модификация	N4690D	N4691D	N4692D	N4693D	N4694D
Тип коаксиальных соединителей в соответствии с ГОСТ 13317	Тип N вилка, Тип N розетка	3.5 мм вилка, 3.5 мм розетка	2.92 мм вилка, 2.92 мм розетка	2.4 мм вилка, 2.4 мм розетка	1.85 мм вилка, 1.85 мм розетка
Диапазон рабочих частот, опция 0DC, ГГ ц	от 0 до 18	от 0 до 26,5	от 0 до 40	от 0 до 50	от 0 до 67
Диапазон рабочих частот, опция 003, ГГц	от 3 • 10-4 до 18	от 3-10"4 до 26,5	-	-	-
Диапазон рабочих частот, опция 100, ГГц	-	-	от 0,01 до 40	от 0,01 до 50	от 0,01 до 67

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП1				в диапазоне частот для модуля N4690D с опц. 0DC, не более
Значение	Погрешность амплитуды коэффициента передачи, д				э, не более
модуля коэффициента передачи, дБ	от 0 до 2 МГц	св. 2 до 10 МГц	св. 10 до 500 МГц	св. 0,5 до 2 ГГц	св. 2 до 10 ГГц	св. 10 до 18 ГГц
модуля коэффициента передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.
0	±0,30	±0,29	±0,31	±0,18	±0,24	±0,32
-10	±0,34	±0,34	±0,34	±0,21	±0,27	±0,35
-20	±0,40	±0,36	±0,36	±0,23	±0,29	±0,36
-30	±0,58	±0,39	±0,39	±0,24	±0,30	±0,38
-40	±1,26	±0,43	±0,43	±0,28	±0,32	±0,40
-50	±2,79	±0,63	±0,63	±0,41	±0,35	±0,42
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0 до 2 МГц	св. 2 до 10 МГц	св. 10 до 500 МГц	св. 0,5 до 2 ГГц	св. 2 до 10 ГГц	св. 10 до 18 ГГц
модуля коэффициента передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.
0	±1,90	±1,92	±2,21	±1,53	±1,76	±2,09
-10	±1,61	±1,57	±1,65	±1,07	±1,34	±1,72
-20	±1,79	±1,75	±1,79	±1,24	±1,50	±1,83
-30	±2,02	±1,88	±1,87	±1,32	±1,58	±1,90
-40	±2,67	±1,97	±1,97	±1,40	±1,64	±1,96
-50	±4,45	±2,14	±2,14	±1,52	±1,71	±2,02

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО2)				в диапазоне частот для модуля N4690D с опц. 0DC, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента	от 0 до 2 МГц	св. 2 до 10 МГц	св. 10 до 500 МГц	св. 0,5 до 2 ГГц	св. 2 до 10 ГГц	св. 10 до 18 ГГц
отражения, лин.ед.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±0,02	±0,02	±0,02	±0,02	±0,02	±0,03
0,02	±0,02	±0,02	±0,02	±0,02	±0,02	±0,03
0,05	±0,02	±0,02	±0,02	±0,02	±0,02	±0,03
0,1	±0,02	±0,02	±0,02	±0,02	±0,02	±0,04
0,2	±0,03	±0,03	±0,03	±0,02	±0,03	±0,04
0,3	±0,03	±0,03	±0,03	±0,02	±0,03	±0,04
0,4	±0,04	±0,04	±0,04	±0,03	±0,04	±0,05
0,5	±0,04	±0,04	±0,04	±0,03	±0,04	±0,06
0,6	±0,05	±0,05	±0,05	±0,04	±0,05	±0,06
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	от 0 до 2 МГц	св. 2 до 10 МГц	св. 10 до 500 МГц	св. 0,5 до 2 ГГц	св. 2 до 10 ГГц	св. 10 до 18 ГГц
отражения, лин.ед.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±63,10	±63,11	±62,88	±55,14	±68,89	±101,34
0,02	±30,93	±30,93	±30,82	±27,10	±33,32	±46,06
0,05	±12,93	±12,93	±12,88	±11,14	±13,70	±18,63
0,1	±7,04	±7,04	±7,00	±5,88	±7,29	±9,82
0,2	±4,13	±4,12	±4,13	±3,27	±4,12	±5,49
0,3	±3,20	±3,19	±3,20	±2,43	±3,10	±4,11
0,4	±2,78	±2,77	±2,77	±2,03	±2,63	±3,46
0,5	±2,54	±2,54	±2,55	±1,80	±2,36	±3,10
0,6	±2,43	±2,43	±2,43	±1,67	±2,21	±2,89

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4690D с опц. 003, не более
Значение	Погрешность амплитуды коэффициента передачи, д				э, не более
модуля коэффициента передачи, дБ	от 0,3 до 2 МГц	св. 2 до 10 МГц	св. 10 до 500 МГц	св. 0,5 до 2 ГГц	св. 2 до 10 ГГц	св. 10 до 18 ГГц
модуля коэффициента передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.
0	±0,84	±0,46	±0,31	±0,18	±0,24	±0,32
-10	±0,80	±0,49	±0,34	±0,21	±0,27	±0,35
-20	±0,82	±0,52	±0,36	±0,23	±0,29	±0,36
-30	±0,83	±0,54	±0,39	±0,24	±0,30	±0,38
-40	±0,85	±0,57	±0,43	±0,28	±0,32	±0,40
-50	±0,90	±0,73	±0,63	±0,41	±0,35	±0,42
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0,3 до 2 МГц	св. 2 до 10 МГц	св. 10 до 500 МГц	св. 0,5 до 2 ГГц	св. 2 до 10 ГГц	св. 10 до 18 ГГц
модуля коэффициента передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.
0	±0,84	±2,25	±1,65	±1,07	±1,34	±1,72
-10	±3,35	±2,36	±1,79	±1,24	±1,50	±1,83
-20	±3,41	±2,45	±1,87	±1,32	±1,58	±1,90
-30	±3,46	±2,53	±1,97	±1,40	±1,64	±1,96
-40	±3,51	±2,65	±2,14	±1,52	±1,71	±2,02
-50	±3,62	±3,15	±2,85	±2,08	±1,85	±2,14

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в диапазоне частот для модуля N4690D с опц. 003, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента	от 0,3 до 2 МГц	св. 2 до 10 МГц	св. 10 до 500 МГц	св. 0,5 до 2 ГГц	св. 2 до 10 ГГц	св. 10 до 18 ГГц
отражения, лин.ед.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±0,02	±0,04	±0,02	±0,02	±0,02	±0,03
0,02	±0,13	±0,04	±0,02	±0,02	±0,02	±0,03
0,05	±0,13	±0,04	±0,02	±0,02	±0,02	±0,03
0,1	±0,14	±0,05	±0,02	±0,02	±0,02	±0,04
0,2	±0,15	±0,06	±0,03	±0,02	±0,03	±0,04
0,3	±0,16	±0,06	±0,03	±0,02	±0,03	±0,04
0,4	±0,18	±0,07	±0,04	±0,03	±0,04	±0,05
0,5	±0,20	±0,08	±0,04	±0,03	±0,04	±0,06
0,6	±0,23	±0,10	±0,05	±0,04	±0,05	±0,06
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	от 0,3 до 2 МГц	св. 2 до 10 МГц	св. 10 до 500 МГц	св. 0,5 до 2 ГГц	св. 2 до 10 ГГц	св. 10 до 18 ГГц
отражения, лин.ед.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±180,00	±180,00	±62,87	±55,13	±68,88	±101,34
0,02	±180,00	±65,59	±30,81	±27,09	±33,31	±46,06
0,05	±83,27	±25,98	±12,87	±11,13	±13,69	±18,63
0,1	±40,26	±13,75	±7,00	±5,87	±7,28	±9,82
0,2	±21,50	±7,83	±4,12	±3,27	±4,12	±5,49
0,3	±15,69	±5,97	±3,19	±2,43	±3,10	±4,10
0,4	±13,01	±5,13	±2,77	±2,03	±2,62	±3,45
0,5	±11,59	±4,70	±2,54	±1,80	±2,36	±3,10
0,6	±10,80	±4,48	±2,42	±1,66	±2,20	±2,89

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4691D с опцией 0DC, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0 до 2 МГц	св. 2 до	св. 10 до	св 0,5 до	св. 2 до	св. 10 до	св. 20 до
модуля коэффициента передачи, дБ	включ.	10 МГц включ.	500 МГц включ.	2 ГГц включ.	10 ГГц включ.	20 ГГ ц включ.	26,5 ГГц включ.
0	±0,84	±0,29	±0,31	±0,18	±0,24	±0,32	±0,42
-10	±0,34	±0,34	±0,34	±0,22	±0,27	±0,35	±0,45
-20	±0,40	±0,36	±0,36	±0,23	±0,29	±0,36	±0,47
-30	±0,58	±0,39	±0,39	±0,25	±0,30	±0,38	±0,48
-40	±1,26	±0,43	±0,43	±0,27	±0,32	±0,40	±0,50
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0 до 2 МГц	св. 2 до	св. 10 до	св 0,5 до	св. 2 до	св. 10 до	св. 20 до
модуля коэффициента передачи, дБ	включ.	10 МГц включ.	500 МГц включ.	2 ГГц включ.	10 ГГц включ.	20 ГГ ц включ.	26,5 ГГц включ.
0	±1,90	±1,92	±2,21	±1,53	±1,76	±2,09	±2,51
-10	±1,61	±1,57	±1,65	±1,07	±1,34	±1,72	±2,13
-20	±1,79	±1,75	±1,79	±1,24	±1,50	±1,83	±2,23
-30	±2,02	±1,88	±1,88	±1,32	±1,58	±1,90	±2,29
-40	±2,67	±1,97	±1,97	±1,40	±1,64	±1,96	±2,35

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в диапазоне частот для модуля N4691D с опц. 0DC, не более
Значение модуля коэффициента отражения, лин.ед.	Погрешность амплитуды коэффициента отражения, линейная единица, не более
Значение модуля коэффициента отражения, лин.ед.	от 0 до 2 МГц включ.	св. 2 до 10 МГц включ.	св. 10 до 500 МГц включ.	св 0,5 до 2 ГГ ц включ.	св. 2 до 10 ГГц включ.	св. 10 до 20 ГГ ц включ.	св. 20 до 26,5 ГГц включ.
0,01	±0,02	±0,02	±0,02	±0,02	±0,02	±0,03	±0,04
0,02	±0,02	±0,02	±0,02	±0,02	±0,02	±0,03	±0,04
0,05	±0,02	±0,02	±0,02	±0,02	±0,02	±0,03	±0,04
0,1	±0,02	±0,02	±0,02	±0,02	±0,02	±0,04	±0,04
0,2	±0,03	±0,03	±0,03	±0,02	±0,03	±0,04	±0,05
0,3	±0,03	±0,03	±0,03	±0,02	±0,03	±0,04	±0,06
0,4	±0,04	±0,04	±0,04	±0,03	±0,04	±0,05	±0,06
0,5	±0,04	±0,04	±0,04	±0,03	±0,04	±0,06	±0,07
0,6	±0,05	±0,05	±0,05	±0,04	±0,05	±0,06	±0,08
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	от 0 до 2	св. 2 до	св. 10 до	св 0,5 до	св. 2 до	св. 10 до	св. 20 до
отражения, лин.ед.	МГц включ.	10 МГц включ.	500 МГц включ.	2 ГГц включ.	10 ГГц включ.	20 ГГ ц включ.	26,5 ГГц включ.
0,01	±63,11	±62,89	±62,87	±55,13	±68,88	±101,34	±180,00
0,02	±30,92	±30,83	±30,81	±27,09	±33,31	±46,06	±60,92
0,05	±12,92	±12,89	±12,87	±11,13	±13,69	±18,63	±24,19
0,1	±7,03	±7,02	±7,00	±5,87	±7,28	±9,81	±12,71
0,2	±4,12	±4,11	±4,12	±3,27	±4,12	±5,49	±7,10
0,3	±3,19	±3,18	±3,20	±2,43	±3,10	±4,10	±5,31
0,4	±2,76	±2,76	±2,79	±2,03	±2,62	±3,45	±4,47
0,5	±2,54	±2,54	±2,58	±1,80	±2,24	±3,10	±4,01
0,6	±2,42	±2,42	±2,47	±1,66	±2,09	±2,89	±3,74

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4691D с опц. 003, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0,3 до 2 МГц	св. 2 до	св. 10 до	св 0,5 до	св. 2 до	св. 10 до	св. 20 до
модуля коэффициента передачи, дБ	включ.	10 МГц включ.	500 МГц включ.	2 ГГц включ.	10 ГГц включ.	20 ГГ ц включ.	26,5 ГГц включ.
0	±0,74	±0,38	±0,31	±0,18	±0,24	±0,32	±0,42
-10	±0,72	±0,42	±0,34	±0,21	±0,27	±0,35	±0,45
-20	±0,74	±0,45	±0,36	±0,23	±0,29	±0,36	±0,46
-30	±0,76	±0,47	±0,39	±0,24	±0,30	±0,38	±0,48
-40	±0,78	±0,51	±0,43	±0,28	±0,32	±0,40	±0,50
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0,3 до 2 МГц	св. 2 до	св. 10 до	св 0,5 до	св. 2 до	св. 10 до	св. 20 до
модуля коэффициента передачи, дБ	включ.	10 МГц включ.	500 МГц включ.	2 ГГц включ.	10 ГГц включ.	20 ГГ ц включ.	26,5 ГГц включ.
0	±3,37	±2,27	±2,21	±1,53	±1,76	±2,09	±2,51
-10	±3,21	±1,97	±1,65	±1,07	±1,34	±1,72	±2,13
-20	±3,12	±2,10	±1,79	±1,24	±1,50	±1,83	±2,23
-30	±3,20	±2,21	±1,87	±1,32	±1,58	±1,90	±2,29
-40	±3,25	±2,29	±1,97	±1,40	±1,64	±1,96	±2,34

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в диапазоне частот для модуля N4691D с опц. 003, не более
Значение модуля коэффициента отражения, лин.ед.	Погрешность амплитуды коэффициента отражения, линейная единица, не более
Значение модуля коэффициента отражения, лин.ед.	от 0,3 до 2 МГц включ.	св. 2 до 10 МГц включ.	св. 10 до 500 МГц включ.	св 0,5 до 2 ГГ ц включ.	св. 2 до 10 ГГц включ.	св. 10 до 20 ГГ ц включ.	св. 20 до 26,5 ГГц включ.
0,01	±0,11	±0,04	±0,02	±0,02	±0,02	±0,03	±0,04
0,02	±0,12	±0,04	±0,02	±0,02	±0,02	±0,03	±0,04
0,05	±0,12	±0,04	±0,02	±0,02	±0,02	±0,03	±0,04
0,1	±0,12	±0,04	±0,02	±0,02	±0,02	±0,04	±0,04
0,2	±0,13	±0,05	±0,03	±0,02	±0,03	±0,04	±0,05
0,3	±0,14	±0,05	±0,03	±0,02	±0,03	±0,04	±0,06
0,4	±0,16	±0,06	±0,04	±0,03	±0,04	±0,05	±0,06
0,5	±0,18	±0,07	±0,04	±0,03	±0,04	±0,06	±0,07
0,6	±0,20	±0,08	±0,05	±0,04	±0,05	±0,06	±0,08
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	от 0,3 до 2	св. 2 до	св. 10 до	св 0,5 до	св. 2 до	св. 10 до	св. 20 до
отражения, лин.ед.	МГц включ.	10 МГц включ.	500 МГц включ.	2 ГГц включ.	10 ГГц включ.	20 ГГ ц включ.	26,5 ГГц включ.
0,01	±180,00	±131,85	±62,87	±55,13	±68,88	±101,34	±180,00
0,02	±180,00	±55,05	±30,81	±27,09	±33,31	±46,06	±60,92
0,05	±71,47	±22,11	±12,87	±11,13	±13,69	±18,63	±24,19
0,1	±35,22	±11,72	±7,00	±5,87	±7,28	±9,82	±12,71
0,2	±18,88	±6,644	±4,12	±3,27	±4,12	±5,49	±7,10
0,3	±13,78	±5,048	±3,19	±2,43	±3,10	±4,10	±5,30
0,4	±11,43	±4,33	±2,77	±2,03	±2,62	±3,45	±4,46
0,5	±10,18	±3,96	±2,54	±1,80	±2,36	±3,10	±4,01
0,6	±9,484	±3,77	±2,42	±1,66	±2,20	±2,89	±3,74

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4692D с опцией 0DC, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0 до 10 МГц	св. 10 до	св. 45 до	св. 0,2 до	св 2 до	св. 20 до	св. 30 до
модуля коэффициента передачи, дБ	включ.	45 МГц включ.	200 МГц включ.	2 ГГ ц включ.	20 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0	±0,62	±0,61	±0,61	±0,56	±0,69	±0,86	±1,02
-10	±0,63	±0,62	±0,62	±0,57	±0,68	±0,78	±0,93
-20	±0,66	±0,63	±0,63	±0,58	±0,69	±0,78	±0,94
-30	±0,77	±0,65	±0,65	±0,59	±0,70	±0,79	±0,95
-40	±1,33	±0,68	±0,68	±0,64	±0,72	±0,81	±0,96
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0 до 10 МГц	св. 10 до	св. 45 до	св. ±0,2 до	св 2 до	св. 20 до	св. 30 до
модуля коэффициента передачи, дБ	включ.	45 МГц включ.	200 МГц включ.	2 ГГ ц включ.	20 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0	±2,84	±2,78	±2,78	±2,62	±3,06	±3,54	±3,93
-10	±2,87	±2,82	±2,82	±2,65	±3,01	±3,30	±3,72
-20	±2,96	±2,87	±2,87	±2,69	±3,04	±3,31	±3,73
-30	±3,29	±2,93	±2,93	±2,73	±3,08	±3,34	±3,75
-40	±4,60	±3,03	±3,03	±2,89	±3,12	±3,38	±3,79

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в диапазоне частот для модуля N4692D с опцией 0DC, не более
Значение модуля коэффициента отражения, лин.ед.	Погрешность амплитуды коэффициента отражения, линейная единица, не более
Значение модуля коэффициента отражения, лин.ед.	от 0 до 10 МГц включ.	св. 10 до 45 МГц включ.	св. 45 до 200 МГц включ.	св. 0,2 до 2 ГГ ц включ.	cв 2 до 20 ГГц включ.	св. 20 до 30 ГГц включ.	cв. 30 до 40 ГГ ц включ.
0,01	±0,05	±0,05	±0,05	±0,04	±0,06	±0,08	±0,11
0,02	±0,05	±0,05	±0,05	±0,04	±0,06	±0,08	±0,11
0,05	±0,05	±0,05	±0,05	±0,04	±0,06	±0,08	±0,11
0,1	±0,06	±0,06	±0,06	±0,05	±0,07	±0,09	±0,12
0,2	±0,06	±0,06	±0,06	±0,06	±0,08	±0,10	±0,13
0,3	±0,07	±0,07	±0,07	±0,06	±0,09	±0,11	±0,14
0,4	±0,08	±0,08	±0,08	±0,08	±0,10	±0,13	±0,16
0,5	±0,10	±0,10	±0,10	±0,09	±0,11	±0,15	±0,18
0,6	±0,11	±0,11	±0,11	±0,10	±0,13	±0,17	±0,21
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	от 0 до	св. 10 до	св. 45 до	св. 0,2 до	cв 2 до	cв. 20 до	cв. 30 до
отражения, лин.ед.	10 МГц включ.	45 МГц включ.	200 МГц включ.	2 ГГ ц включ.	20 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0,01	±180,00	±180,00	±180,00	±180,00	±180,00	±180,00	±180,00
0,02	±76,43	±76,38	±76,38	±61,78	±96,83	±180,00	±180,00
0,05	±29,96	±29,95	±29,95	±24,88	±36,19	±49,06	±68,72
0,1	±15,96	±15,96	±15,96	±13,39	±19,05	±25,28	±34,30
0,2	±9,17	±9,17	±9,17	±7,85	±10,82	±14,13	±18,73
0,3	±7,01	±7,01	±7,01	±6,13	±8,23	±10,70	±13,92
0,4	±6,01	±6,01	±6,01	±5,37	±7,05	±9,17	±11,73
0,5	±5,48	±5,48	±5,48	±5,00	±6,43	±8,41	±10,59
0,6	±5,18	±5,18	±5,18	±4,81	±6,09	±8,03	±9,97

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4692D с опцией 010, не более
Значение	Погрешность амплитуды коэффициента передачи, д				э, не более
модуля коэффициента передачи, дБ	св. 10 до	св. 45 до	св. 0,2 до	св 2 до	св. 20 до	cв. 30 до
модуля коэффициента передачи, дБ	45 МГц включ.	200 МГц включ.	2 ГГ ц включ.	20 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0	±1,19	±1,21	±0,60	±0,73	±0,88	±1,06
-10	±1,13	±1,17	±0,56	±0,69	±0,84	±1,02
-20 -30 -40	±1,14 ±1,15 ±1,17	±1,13 ±1,14 ±1,15	±0,56 ±0,57 ±0,59	±0,68 ±0,69 ±0,70	±0,77 ±0,78 ±0,79	±0,93 ±0,94 ±0,95
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	св. 10 до	св. 45 до	св. 0,2 до	св 2 до	cв. 20 до	cв. 30 до
модуля коэффициента передачи, дБ	45 МГц включ.	200 МГц включ.	2 ГГ ц включ.	20 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0	±4,19	±4,28	±2,62	±3,06	±3,48	±3,93
-10	±4,20	±4,19	±2,65	±3,01	±3,29	±3,72
-20	±4,24	±4,20	±2,69	±3,04	±3,31	±3,73
-30	±4,28	±4,24	±2,73	±3,08	±3,34	±3,75
-40	±4,43	±4,28	±2,93	±3,12	±3,38	±3,79

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в				диапазоне частот для модуля N4692D с опцией 010, не более
Значение модуля коэффициента отражения, лин.ед.	Погрешность амплитуды коэффициента отражения, линейная единица, не более
Значение модуля коэффициента отражения, лин.ед.	св. 10 до 45 МГц включ.	св. 45 до 200 МГц включ.	св. 0,2 до 2 ГГ ц включ.	св 2 до 20 ГГц включ.	св. 20 до 30 ГГц включ.	св. 30 до 40 ГГ ц включ.
0,01	±0,15	±0,15	±0,04	±0,06	±0,08	±0,11
0,02	±0,15	±0,15	±0,04	±0,06	±0,08	±0,11
0,05	±0,16	±0,16	±0,05	±0,06	±0,08	±0,11
0,1	±0,16	±0,16	±0,05	±0,07	±0,09	±0,12
0,2	±0,18	±0,18	±0,06	±0,08	±0,10	±0,13
0,3	±0,20	±0,20	±0,07	±0,09	±0,11	±0,14
0,4	±0,22	±0,22	±0,08	±0,10	±0,13	±0,16
0,5	±0,24	±0,24	±0,09	±0,11	±0,15	±0,18
0,6	±0,26	±0,26	±0,10	±0,13	±0,17	±0,21
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	св. 10 до	св. 45 до	св. 0,2 до	св 2 до	св. 20 до	св. 30 до
отражения, лин.ед.	45 МГц включ.	200 МГц включ.	2 ГГ ц включ.	20 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0,01	±180,00	±180,00	±180,00	±180,00	±180,00	±180,00
0,02	±180,00	±180,00	±68,33	±96,83	±180,00	±180,00
0,05	±102,25	±102,25	±27,12	±36,19	±49,06	±68,72
0,1	±47,81	±47,81	±14,48	±19,05	±25,28	±34,30
0,2	±25,56	±25,56	±8,37	±10,82	±14,13	±18,73
0,3	±18,68	±18,68	±6,47	±8,23	±10,70	±13,92
0,4	±15,48	±15,48	±5,62	±7,05	±9,17	±11,73
0,5	±13,73	±13,73	±5,19	±6,43	±8,41	±10,59
0,6	±12,71	±12,71	±4,96	±6,09	±8,03	±9,97

Пределы допускаемой абсолютной погрешности амплитуды				и фазы ККП в диапазоне частот для модуля N4693D с опцией 0DC , не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля	от 0	св. 10	св. 45	св. 0,2	св. 2	св. 10	св. 20	св. 40
коэффициента	до 10 МГц	до 45 МГц	до 200 МГц	до 2 ГГц	до 10 ГГц	до 20 ГГц	до 40 ГГ ц	до 50 ГГц
передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0	±0,38	±0,37	±0,39	±0,39	±0,30	±0,36	±0,52	±0,71
-10	±0,39	±0,39	±0,41	±0,41	±0,32	±0,37	±0,53	±0,71
-20	±0,42	±0,41	±0,43	±0,43	±0,33	±0,38	±0,54	±0,72
-30	±0,59	±0,45	±0,51	±0,51	±0,35	±0,40	±0,56	±0,74
-40	±1,26	±0,64	±0,93	±0,93	±0,41	±0,45	±0,61	0,78
Значение	Погрешность фазы коэффициента передачи, г					радус, не более
модуля	от 0	св. 10	св. 45	св. 0,2	св. 2	св. 10	св. 20	св. 40
коэффициента	до 10 МГц	до 45 МГц	до 200 МГц	до 2 ГГц	до 10 ГГц	до 20 ГГц	до 40 ГГ ц	до 50 ГГц
передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0	±1,94	±1,86	±1,95	±1,95	±1,55	±1,86	±2,50	±3,24
-10	±1,99	±1,91	±2,00	±2,00	±1,63	±1,86	±2,47	±3,10
-20 -30 -40	±2,13	±1,99	±2,06	±2,06	±1,69	±1,92	±2,51	±3,12
	±2,74	±2,07	±2,15	±2,15	±1,75	±1,97	±2,55	±3,15
	±4,46	±2,23	±2,46	±2,46	±1,83	±2,04	±2,62	±3,20

Пределы допускаемой абсолютной погрешности амплитуды				и фазы ККО в диапазоне частот для модуля N4693D с опцией 0DC , не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента	от 0	св. 10	св. 45	св. 0,2	св. 2	св. 10	св. 20	св. 40
отражения, лин.ед.	до 10 МГц	до 45 МГц	до 200 МГц	до 2 ГГц	до 10 ГГц	до 20 ГГц	до 40 ГГ ц	до 50 ГГц
	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±0,04	±0,04	±0,04	±0,04	±0,02	±0,03	±0,06	±0,08
0,02	±0,04	±0,04	±0,04	±0,04	±0,02	±0,03	±0,06	±0,08
0,05	±0,04	±0,04	±0,04	±0,04	±0,02	±0,03	±0,06	±0,09
0,1	±0,04	±0,04	±0,04	±0,04	±0,02	±0,03	±0,06	±0,09
0,2	±0,05	±0,05	±0,05	±0,05	±0,03	±0,04	±0,06	±0,10
0,3	±0,06	±0,06	±0,06	±0,05	±0,03	±0,04	±0,07	±0,11
0,4	±0,06	±0,06	±0,06	±0,06	±0,04	±0,05	±0,08	±0,12
0,5	±0,07	±0,07	±0,07	±0,06	±0,04	±0,06	±0,09	±0,14
0,6	±0,08	±0,08	±0,08	±0,07	±0,05	±0,07	±0,10	±0,15
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	от 0	св. 10	св. 45	св. 0,2	св. 2	св. 10	св. 20	св. 40
отражения, лин.ед.	до 10 МГц	до 45 МГц	до 200 МГц	до 2 ГГц	до 10 ГГц	до 20 ГГц	до 40 ГГ ц	до 50 ГГц
	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±180,00	±180,00	±180,00	±180,00	±63,47	±85,77	±180,00	±180,00
0,02	±62,44	±62,39	±62,39	±62,36	±30,88	±40,36	±85,81	±180,00
0,05	±24,55	±24,54	±24,54	±24,50	±12,67	±16,54	±32,46	±51,47
0,1	±12,75	±12,74	±12,74	±12,6	±6,70	±8,86	±16,82	±26,09
0,2	±7,00	±7,00	±7,00	±6,87	±3,81	±5,14	±9,28	±14,16
0,3	±5,17	±5,17	±5,17	±4,98	±2,96	±4,01	±6,92	±10,42
0,4	±4,33	±4,33	±4,33	±4,07	±2,57	±3,52	±5,84	±8,69
0,5	±3,88	±3,87	±3,87	±3,55	±2,38	±3,29	±5,27	±7,78
0,6	±3,62	±3,62	±3,62	±3,23	±2,28	±3,19	±4,96	±7,26

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4693D с опц. 100, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля	0 СО с	св. 45	св. 0,2	св. 2	св. 10	св. 20	св. 40
коэффициента	до 45 МГц	до 200 МГц	до 2 ГГц	до 10 ГГц	до 20 ГГц	до 40 ГГ ц	до 50 ГГц
передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0	±0,38	±0,38	±0,38	±0,28	±0,36	±0,52	±0,75
-10	±0,39	±0,39	±0,39	±0,30	±0,36	±0,52	±0,71
-20	±0,42	±0,41	±0,41	±0,32	±0,37	±0,53	±0,71
-30	±0,59	±0,43	±0,43	±0,33	±0,38	±0,54	±0,72
-40	±1,26	±0,51	±0,51	±0,35	±0,40	±0,56	±0,74
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля	0 СО с	св. 45	св. 0,2	св. 2	св. 10	св. 20	св. 40
коэффициента	до 45 МГц	до 200 МГц	до 2 ГГц	до 10 ГГц	до 20 ГГц	до 40 ГГ ц	до 50 ГГц
передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0	±1,94	±1,95	±1,95	±1,55	±1,86	±2,50	±3,24
-10	±1,99	±2,00	±2,00	±1,63	±1,86	±2,47	±3,10
-20	±2,13	±2,06	±2,06	±1,69	±1,92	±2,51	±3,12
-30	±2,74	±2,15	±2,15	±1,75	±1,97	±2,55	±3,15
-40	±4,46	±2,46	±2,46	±1,83	±2,04	±2,62	±3,20

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в диапазоне частот для модуля N4693D с опц. 100, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента	св. 10	св. 45	св. 0,2	св. 2	св. 10	св. 20	св. 40
отражения, лин.ед.	до 45 МГц	до 200 МГц	до 2 ГГц	до 10 ГГц	до 20 ГГц	до 40 ГГ ц	до 50 ГГц
	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±0,04	±0,04	±0,04	±0,02	±0,03	±0,06	±0,08
0,02	±0,04	±0,04	±0,04	±0,02	±0,03	±0,06	±0,08
0,05	±0,04	±0,04	±0,04	±0,02	±0,03	±0,06	±0,09
0,1	±0,04	±0,04	±0,04	±0,02	±0,03	±0,06	±0,09
0,2	±0,05	±0,05	±0,05	±0,03	±0,04	±0,06	±0,10
0,3	±0,06	±0,06	±0,05	±0,03	±0,04	±0,07	±0,11
0,4	±0,06	±0,06	±0,06	±0,04	±0,05	±0,08	±0,12
0,5	±0,07	±0,07	±0,06	±0,04	±0,06	±0,09	±0,14
0,6	±0,08	±0,08	±0,07	±0,05	±0,07	±0,10	±0,15
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	св. 10	св. 45	св. 0,2	св. 2	св. 10	св. 20	св. 40
отражения, лин.ед.	до 45 МГц	до 200 МГц	до 2 ГГц	до 10 ГГц	до 20 ГГц	до 40 ГГ ц	до 50 ГГц
	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±180,00	±180,00	±180,00	±63,47	±85,77	±180,00	±180,00
0,02	±62,44	±62,39	±62,36	±30,88	±40,36	±85,81	±180,00
0,05	±24,55	±24,54	±24,50	±12,67	±16,54	±32,46	±51,47
0,1	±12,75	±12,74	±12,69	±6,70	±8,86	±16,82	±26,09
0,2	±7,00	±7,00	±6,87	±3,81	±5,14	±9,28	±14,16
0,3	±5,17	±5,17	±4,98	±2,96	±4,01	±6,92	±10,42
0,4	±4,33	±4,33	±4,07	±2,57	±3,52	±5,84	±8,69
0,5	±3,88	±3,87	±3,55	±2,38	±3,29	±5,27	±7,78
0,6	±3,62	±3,62	±3,23	±2,28	±3,19	±4,96	±7,26

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4694D с опц. 0DC, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля	от 0 до	св. 10 до	св. 45 до	св. 0,2	св. 2	св. 20	0 3 СО с	св. 40	0 5 СО с	0 6 СО с
коэффициента	10 МГц	45 МГц	200 МГц	до 2 ГГц	до 20 ГГ ц	до 30 ГГц	до 40 ГГц	до 50 ГГц	до 60 ГГ ц	до 67 ГГ ц
передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0	±0,45	±0,45	±0,32	±0,32	±0,32	±0,41	±0,48	±0,62	±0,79	±1,22
-10	±0,55	±0,55	±0,42	±0,42	±0,35	±0,43	±0,48	±0,60	±0,68	±0,92
-20	±0,58	±0,58	±0,44	±0,44	±0,38	±0,45	±0,50	±0,61	±0,69	±0,90
-30	±0,61	±0,60	±0,47	±0,46	±0,40	±0,46	±0,52	±0,63	±0,70	±0,91
-40	±0,65	±0,62	±0,49	±0,48	±0,41	±0,48	±0,53	±0,64	±0,72	±0,93
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля	от 0 до	св. 10 до	св. 45 до	св. 0,2	св. 2	св. 20	св. 30	св. 40	0 5 СО с	0 6 СО с
коэффициента	10 МГц	45 МГц	200 МГц	до 2 ГГц	до 20 ГГ ц	до 30 ГГц	до 40 ГГ ц	до 50 ГГц	до 60 ГГ ц	до 67 ГГ ц
передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0	±2,29	±2,24	±1,71	±1,71	±1,71	±2,10	±2,36	±2,84	±3,33	±4,37
-10	±2,48	±2,51	±2,20	±2,20	±1,88	±2,16	±2,37	±2,77	±3,04	±3,69
-20	±2,59	±2,62	±2,29	±2,29	±1,97	±2,23	±2,43	±2,81	±3,05	±3,64
-30	±2,69	±2,71	±2,36	±2,36	±2,04	±2,30	±2,49	±2,86	±3,09	±3,67
-40	±2,88	±2,77	±2,42	±2,42	±2,11	±2,36	±2,55	±2,92	±3,14	±3,72

Пределы допускаемой абсолютной погрешности амплитуды ККО в диапазоне частот для модуля N4694D с опц. 0DC, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента	от 0 до	св. 10 до	св. 45 до	св. 0,2	св. 2	св. 20	св. 30	св. 40	0 5 СО с	0 6 СО с
отражения, лин.ед.	10 МГц	45 МГц	200 МГц	до 2 ГГц	до 20 ГГ ц	до 30 ГГц	до 40 ГГ ц	до 50 ГГц	до 60 ГГ ц	до 67 ГГ ц
	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±0,04	±0,04	±0,04	±0,04	±0,03	±0,04	±0,04	±0,06	±0,08	±0,10
0,02	±0,04	±0,04	±0,04	±0,04	±0,04	±0,04	±0,04	±0,06	±0,08	±0,10
0,05	±0,04	±0,04	±0,04	±0,04	±0,04	±0,04	±0,04	±0,06	±0,08	±0,10
0,1	±0,04	±0,04	±0,04	±0,04	±0,04	±0,04	±0,05	±0,06	±0,08	±0,11
0,2	±0,05	±0,05	±0,04	±0,04	±0,04	±0,05	±0,06	±0,07	±0,10	±0,12
0,3	±0,06	±0,06	±0,05	±0,05	±0,05	±0,06	±0,06	±0,08	±0,11	±0,14
0,4	±0,06	±0,06	±0,06	±0,06	±0,05	±0,06	±0,07	±0,09	±0,12	±0,16
0,5	±0,08	±0,08	±0,06	±0,06	±0,06	±0,07	±0,08	±0,10	±0,14	±0,19
0,6	±0,08	±0,08	±0,07	±0,07	±0,07	±0,08	±0,10	±0,12	±0,16	±0,22
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	от 0 до	св. 10 до	св. 45 до	св. 0,2	св. 2	св. 20	св. 30	св. 40	с 5 0	с 6 0
отражения, лин.ед.	10 МГц	45 МГц	200 МГц	до 2 ГГц	до 20 ГГ ц	до 30 ГГц	до 40 ГГ ц	до 50 ГГц	до 60 ГГ ц	до 67 ГГ ц
	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±135,29	±135,25	±134,12	±134,12	±115,09	±149,91	±180,00	±180,00	±180,00	±180,00
0,02	±56,08	±56,06	±55,57	±55,57	±50,49	±58,47	±67,02	±87,97	±168,26	±180,00
0,05	±22,74	±22,73	±22,30	±22,30	±20,29	±23,33	±26,41	±33,36	±48,22	±60,81
0,1	±12,20	±12,20	±11,80	±11,80	±10,67	±12,32	±13,92	±17,48	±24,73	±30,93
0,2	±7,05	±7,04	±6,67	±6,67	±5,97	±7,00	±7,90	±9,87	±13,71	±17,33
0,3	±5,41	±5,40	±5,03	±5,03	±4,47	±5,35	±6,04	±7,51	±10,31	±13,25
0,4	±4,64	±4,64	±4,26	±4,26	±3,77	±4,62	±5,22	±6,45	±8,79	±11,50
0,5	±4,22	±4,22	±3,83	±3,83	±3,40	±4,25	±4,81	±5,91	±8,03	±10,68
0,6	±3,98	±3,97	±3,57	±3,57	±3,19	±4,07	±4,61	±5,64	±7,64	±10,33

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4694D с опц. 100, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ						н е б о л е е
модуля	св. 10 до	св. 45 до 200	св. 0,2	св. 2	св. 20	св. 30	св. 40	0 5 СО с	0 6 СО с
коэффициента	45 МГц	МГц	до 2 ГГц	до 20 ГГ ц	до 30 ГГц	до 40 ГГ ц	до 50 ГГц	до 60 ГГ ц	до 67 ГГ ц
передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0	±1,12	±1,12	±0,32	±0,32	±0,41	±0,48	±0,62	±0,79	±1,22
-10	±0,96	±0,96	±0,42	±0,35	±0,43	±0,48	±0,60	±0,68	±0,92
-20	±0,97	±0,97	±0,44	±0,38	±0,45	±0,50	±0,61	±0,69	±0,90
-30	±0,99	±0,99	±0,46	±0,40	±0,46	±0,52	±0,63	±0,70	±0,91
-40	±1,00	±1,00	±0,48	±0,41	±0,48	±0,53	±0,64	±0,72	±0,93
Значение	Погрешность фазы коэффициента пе					редачи, градус, не более
модуля	св. 10 до	св. 45 до 200	св. 0,2	св. 2	св. 20	св. 30	св. 40	0 5 СО с	0 6 СО с
коэффициента	45 МГц	МГц	до 2 ГГц	до 20 ГГ ц	до 30 ГГц	до 40 ГГ ц	до 50 ГГц	до 60 ГГ ц	до 67 ГГ ц
передачи, дБ	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0	±4,26	±4,16	±1,71	±1,71	±2,10	±2,36	±2,84	±3,33	±4,37
-10	±3,76	±3,75	±2,20	±1,86	±2,16	±2,37	±2,77	±3,04	±3,69
-20	±3,76	±3,75	±2,29	±1,96	±2,23	±2,43	±2,81	±3,05	±3,64
-30	±3,81	±3,80	±2,36	±2,03	±2,30	±2,49	±2,86	±3,09	±3,67
-40	±3,85	±3,84	±2,42	±2,10	±2,36	±2,55	±2,92	±3,14	±3,72

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в диапазоне частот для модуля N4694D с опц. 100, не более
Значение модуля	Г		огрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента	св. 10	св. 45	св. 0,2	св. 2	св. 20	св. 30	св. 40	0 5 СО с	0 6 СО с
отражения, лин.ед.	до 45 МГц	до 200 МГ	до 2 ГГц	до 20 ГГ ц	до 30 ГГц	до 40 ГГ ц	до 50 ГГц	до 60 ГГ ц	до 67 ГГ ц
	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±0,18	±0,36	±0,36	±0,36	±0,04	±0,04	±0,06	±0,08	±0,10
0,02	±0,18	±0,36	±0,36	±0,36	±0,04	±0,04	±0,06	±0,08	±0,10
0,05	±0,18	±0,04	±0,04	±0,04	±0,04	±0,04	±0,06	±0,08	±0,10
0,1	±0,19	±0,04	±0,04	±0,04	±0,04	±0,05	±0,06	±0,08	±0,11
0,2	±0,20	±0,04	±0,04	±0,04	±0,05	±0,06	±0,07	±0,10	±0,12
0,3	±0,22	±0,05	±0,05	±0,05	±0,06	±0,06	±0,08	±0,11	±0,14
0,4	±0,25	±0,06	±0,06	±0,06	±0,06	±0,07	±0,09	±0,12	±0,16
0,5	±0,28	±0,06	±0,06	±0,06	±0,07	±0,08	±0,10	±0,14	±0,19
0,6	±0,31	±0,07	±0,07	±0,07	±0,08	±0,10	±0,12	±0,16	±0,22
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	св. 10	св. 45	св. 0,2	св. 2	св. 20	св. 30	св. 40	с 5 0	с 6 0
отражения, лин.ед.	до 45 МГц	до 200 МГ	до 2 ГГц	до 20 ГГ ц	до 30 ГГц	до 40 ГГ ц	до 50 ГГц	до 60 ГГ ц	до 67 ГГ ц
	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
0,01	±180,00	±134,12	±134,12	±133,29	±149,81	±180,00	±180,00	±180,00	±180,00
0,02	±180,00	±55,57	±55,57	±55,21	±58,44	±67,02	±87,97	±168,26	±180,00
0,05	±132,46	±22,30	±22,30	±21,97	±23,30	±26,41	±33,36	±48,22	±60,81
0,1	±56,02	±11,80	±11,80	±11,47	±12,30	±13,92	±17,48	±24,73	±30,93
0,2	±29,18	±6,67	±6,67	±6,34	±6,98	±7,90	±9,87	±13,71	±17,33
0,3	±21,18	±5,03	±5,03	±4,71	±5,33	±6,04	±7,51	±10,31	±13,25
0,4	±17,62	±4,26	±4,26	±3,96	±4,60	±5,22	±6,45	±8,79	±11,50
0,5	±15,80	±3,83	±3,83	±3,56	±4,23	±4,81	±5,91	±8,03	±10,68
0,6	±14,85	±3,57	±3,57	±3,33	±4,05	±4,61	±5,64	±7,64	±10,33
1) ККП - комплексный коэс		фициент передачи.
2) ККО - комплексный коэф		фициент отражения.

Таблица 4 - Метрологические характеристики модулей калибровки N4431B, N4432A, N4433A

Наименование характеристики		Значение характеристики
Модуль калибровки	N4431B	N4432A	N4433A
Тип коаксиальных соединителей в соответствии с ГОСТ 13317: Опции 010, х01, х02	3,5 мм	3,5 мм	3,5 мм
Опции 020, х03, х04	Тип N	Тип N	-
Опции х05, х06	7-16	-	-
Диапазон рабочих частот, ГГ ц Опции 010, х01, х02	от 9-10'6 до 13,5	от 3 • 10-4 до 18	от 3 • 10-4 до 20
Опции 020, х03, х04	от 9-10'6 до 13,5	от 3 • 10-4 до 18	-
Опции х05, х06	от 940'6 до 7,5	-	-

Пределы допускаемой абсолютной погрешности амплитуды				и фазы ККП1) в диапазоне частот для модуля N4431B, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0,009 до 10 МГц включ.	св. 0,010 до 1 ГГц включ.	св. 1 до 3 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 8 ГГц включ.	св. 8 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
0	±0,50	±0,49	±0,25	±0,29	±0,33	±0,40	±0,66
-10	±0,54	±0,54	±0,28	±0,32	±0,35	±0,43	±0,65
-20	±0,58	±0,57	±0,30	±0,34	±0,37	±0,44	±0,66
-30	±0,61	±0,58	±0,31	±0,35	±0,39	±0,46	±0,67
-40	±0,78	±0,62	±0,33	±0,36	±0,40	±0,47	±0,69
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0,009 до 10 МГц включ.	св. 0,010 до 1 ГГц включ.	св. 1 до 3 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 8 ГГц включ.	св. 8 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
0	±2,42	±2,39	±1,39	±1,56	±1,73	±2,04	±2,94
-10	±2,55	±2,53	±1,55	±1,71	±1,86	±2,15	±2,92
-20	±2,68	±2,63	±1,63	±1,78	±1,93	±2,21	±2,96
-30	±2,80	±2,70	±1,70	±1,84	±1,99	±2,26	±3,00
-40	±3,30	±2,81	±1,77	±1,91	±2,05	±2,32	±3,04

Пределы допускаемой абсолютной погрешности амплитуды				и фазы ККО2) в диапазоне частот для модуля N4431B, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента отражения, лин.ед.	от 0,009 до 10 МГц	св. 0,010 до 1 ГГц включ.	св. 1 до 3 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 8 ГГц включ.	св. 8 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
	включ.	св. 0,010 до 1 ГГц включ.	св. 1 до 3 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 8 ГГц включ.	св. 8 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
0,01	±0,02	±0,02	±0,01	±0,02	±0,03	±0,04	±0,06
0,02	±0,03	±0,03	±0,01	±0,02	±0,03	±0,04	±0,06
0,05	±0,03	±0,03	±0,02	±0,02	±0,03	±0,04	±0,06
0,1	±0,03	±0,03	±0,02	±0,02	±0,03	±0,04	±0,06
0,2	±0,04	±0,04	±0,02	±0,03	±0,04	±0,05	±0,07
0,3	±0,05	±0,05	±0,02	±0,04	±0,04	±0,05	±0,08
0,4	±0,06	±0,06	±0,03	±0,04	±0,05	±0,06	±0,10
0,5	±0,07	±0,07	±0,04	±0,04	±0,06	±0,07	±0,12
0,6	±0,08	±0,08	±0,04	±0,05	±0,06	±0,08	±0,14
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента отражения, лин.ед.	от 0,009 до 10 МГц включ.	св. 0,010 до 1 ГГц включ.	св. 1 до 3 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 8 ГГц включ.	св. 8 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
0,01	±79,00	±78,95	±36,93	±69,05	±88,48	±130,16	±180,00
0,02	±38,11	±38,08	±18,74	±33,46	±41,45	±54,72	±88,53
0,05	±16,19	±16,17	±8,08	±13,84	±16,99	±22,05	±33,81
0,1	±9,11	±9,09	±4,57	±7,44	±9,09	±11,72	±17,96
0,2	±5,66	±5,68	±2,86	±4,31	±5,23	±6,69	±10,41
0,3	±4,62	±4,63	±2,33	±3,32	±4,01	±5,10	±8,12
0,4	±4,17	±4,19	±2,11	±2,86	±3,46	±4,36	±7,14
0,5	±3,98	±3,99	±2,01	±2,63	±3,17	±3,98	±6,68
0,6	±3,906	±3,91	±1,96	±2,50	±3,02	±3,76	±6,48

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4432A, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0,3 до 10 МГц включ.	св. 0,010 до 5 ГГц включ.	св. 5 до 9 ГГ ц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц включ.
0	±0,49	±0,32	±0,50	±0,72	±0,72
-10	±0,54	±0,37	±0,53	±0,74	±0,74
-20	±0,57	±0,40	±0,54	±0,75	±0,76
-30	±0,58	±0,42	±0,56	±0,76	±0,77
-40	±0,62	±0,46	±0,57	±0,78	±0,78
-50	±0,76	±0,65	±0,59	±0,80	±0,80
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0,3 до 10 МГц включ.	св. 0,010 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц включ.
0	±2,40	±1,73	±2,36	±3,14	±3,15
-10	±2,54	±1,87	±2,46	±3,20	±3,21
-20	±2,63	±1,93	2,52	±3,24	±3,25
-30	±2,70	±1,99	2,56	±3,27	±3,29
-40	±2,81	±2,06	2,62	±3,31	±3,32
-50	±3,26	±2,17	2,69	±3,36	±3,38

Пределы допускаемой абсолютной погрешности амплитуды ККО в диапазоне частот для модуля N4432A, не более
Значение модуля коэффициента отражения, лин.ед.	Погрешность амплитуды коэффициента отражения, линейная единица, не более
Значение модуля коэффициента отражения, лин.ед.	от 0,3 до 10 МГц включ.	св. 0,010 до 5 ГГ ц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц включ.
0,01	±0,02	±0,02	±0,01	±0,02	±0,03
0,02	±0,03	±0,03	±0,01	±0,02	±0,03
0,05	±0,03	±0,03	±0,02	±0,02	±0,03
0,1	±0,03	±0,03	±0,02	±0,02	±0,03
0,2	±0,04	±0,04	±0,02	±0,03	±0,04
0,3	±0,05	±0,05	±0,02	±0,04	±0,04
0,4	±0,06	±0,06	±0,03	±0,04	±0,05
0,5	±0,07	±0,07	±0,04	±0,04	±0,06
0,6	±0,08	±0,08	±0,04	±0,05	±0,06
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	от 0,3 до	св. 0,010 до	св. 5 до	св. 9 до	св. 13,5 до
отражения, лин.ед.	10 МГц включ.	5 ГГц включ.	9 ГГц включ.	13,5 ГГц включ.	18 ГГц включ.
0,01	±78,98	±45,28	±68,65	±180,00	±180,00
0,02	±38,11	±22,89	±33,77	±62,48	±69,76
0,05	±16,21	±9,92	±14,54	±25,60	±28,02
0,1	±9,14	±5,65	±8,29	±14,15	±15,27
0,2	±5,71	±3,58	±5,29	±8,65	±9,14
0,3	±4,68	±2,92	±4,40	±6,97	±7,25
0,4	±4,26	±2,64	±4,03	±6,24	±6,42
0,5	±4,09	±2,52	±3,88	±5,90	±6,02
0,6	±4,03	±2,48	±3,83	±5,75	±5,82

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4433A, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0,3 до 10 МГц включ.	св. 0,010 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 20 ГГц включ
0	±0,47	±0,127	±0,45	±0,49	±0,84
-10	±0,52	±0,140	±0,47	±0,52	±0,85
-20	±0,55	±0,148	±0,49	±0,54	±0,87
-30	±0,57	±0,154	±0,51	±0,55	±0,88
-40	±0,60	±0,164	±0,52	±0,56	±0,89
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0,3 до 10 МГц включ.	св. 0,010 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 20 ГГц включ
0	±2,32	±2,32	±2,22	±2,40	±3,47
-10	±2,47	±2,47	±2,33	±2,50	±3,51
-20	±2,57	±2,57	±2,39	±2,55	±3,55
-30	±2,63	±2,64	±2,44	±2,60	±3,58
-40	±2,75	±2,75	±2,50	±2,65	±3,61

Пределы допускаемой абсолютной погрешности амплитуды ККО в диапазоне частот для модуля N4433A, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента отражения, лин.ед.	от 0,3 до 10 МГц включ.	св. 0,010 до 5 ГГ ц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 20 ГГц включ
0,01	±0,02	±0,02	±0,01	±0,02	±0,04
0,02	±0,03	±0,03	±0,01	±0,02	±0,04
0,05	±0,03	±0,03	±0,02	±0,02	±0,05
0,1	±0,03	±0,03	±0,02	±0,02	±0,05
0,2	±0,04	±0,04	±0,02	±0,03	±0,07
0,3	±0,05	±0,05	±0,02	±0,04	±0,08
0,4	±0,06	±0,06	±0,03	±0,04	±0,10
0,5	±0,07	±0,07	±0,04	±0,04	±0,12
0,6	±0,08	±0,08	±0,04	±0,05	±0,14
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента отражения, лин.ед.	от 0,3 до 10 МГц включ.	св. 0,010 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 20 ГГц включ
0,01	±72,14	±72,12	±62,40	±78,82	±180,00
0,02	±35,20	±35,18	±30,90	±37,99	±67,28
0,05	±15,02	±15,00	±13,27	±16,09	±27,49
0,1	±8,47	±8,45	±7,52	±9,01	±15,30
0,2	±5,28	±5,30	±4,73	±5,59	±9,51
0,3	±4,32	±4,33	±3,88	±4,56	±7,79
0,4	±3,91	±3,93	±3,52	±4,12	±7,09
0,5	±3,74	±3,75	±3,35	±3,91	±6,80
0,6	±3,68	±3,68	±3,28	±3,83	±6,71
1) ККП - комплексный коэффициент передачи. 2) ККО - комплексный коэффициент отражения.

Наименование характеристики	Значение характеристики
Модуль калибровки	N4431D	N4432D	N4433D
Тип коаксиальных соединителей
в соответствии с ГОСТ 13317:
Опции 010, х01, х02	3,5 мм	3,5 мм	3,5 мм
Опции 020, х03, х04	Тип N	Тип N	--
Диапазон рабочих частот, ГГ ц
Опции 010, х01, х02	от 0 до 13,5	-	-
Опции 020, х03, х04	от 0 до 13,5	-	-
Опция 0DC совместно с опциями		от 0 до 18	от 0 до 26,5
010, х01, х02		от 0 до 18	от 0 до 26,5
Опция 0DC совместно с опциями 020, х03, х04	-	от 0 до 18	-
Опция 003 совместно с опциями 010, х01, х02	-	от 3-10'4 до 18	от 3-10'4 до 26,5
Опция 003 совместно с опциями 020, х03, х04	-	от 3-10'4 до 18	-

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4431D с опц. 0DC, не более
Значение		Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0 до 10 МГц включ.	св. 0,010 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
0	±0,50	±0,49	±0,29	±0,52
-10	±0,54	±0,54	±0,32	±0,54
-20	±0,59	±0,57	±0,33	±0,55
-30	±0,72	±0,58	±0,35	±0,57
-40	±1,31	±0,62	±0,36	±0,58
-50	±2,80	±0,76	±0,39	±0,61
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0 до 10 МГц включ.	св. 0,010 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
0	±2,41	±2,38	±1,56	±2,47
-10	±2,56	±2,53	±1,70	±2,56
-20	±2,72	±2,63	±1,77	±2,62
-30	±3,12	±2,70	±1,83	±2,66
-40	±4,55	±2,81	±1,90	±2,71
-50	±7,89	±3,26	±2,02	±2,79

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в диапазоне частот для модуля N4431D c опц. 0DC, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента	от 0 до	св. 0,010 до	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
отражения, лин.ед.	10 МГц включ.	5 ГГ ц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
0,01	±0,02	±0,02	±0,02	±0,03
0,02	±0,03	±0,03	±0,02	±0,03
0,05	±0,03	±0,03	±0,02	±0,03
0,1	±0,03	±0,03	±0,02	±0,03
0,2	±0,04	±0,04	±0,03	±0,04
0,3	±0,05	±0,05	±0,04	±0,05
0,4	±0,06	±0,06	±0,04	±0,06
0,5	±0,07	±0,07	±0,05	±0,07
0,6	±0,08	±0,08	±0,06	±0,08
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента отражения, лин.ед.	от 0 до 10 МГц включ.	св. 0,010 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.
0,01	±78,95	±78,95	±67,68	±85,62
0,02	±38,08	±38,08	±32,92	±40,76
0,05	±16,17	±16,17	±13,7	±17,21
0,1	±9,09	±9,09	±7,42	±9,62
0,2	±5,68	±5,68	±4,35	±5,95
0,3	±4,63	±4,63	±3,39	±4,84
0,4	±4,19	±4,19	±2,95	±4,36
0,5	±3,99	±3,99	±2,72	±4,14
0,6	±3,91	±3,91	±2,60	±4,05

Пределы допускаемой абсолютной погрешности амплитуды и			фазы ККП в диапазоне частот для модуля N4432D c опц. 0DC, не более
Значение модуля коэффициента передачи, дБ	Погрешность амплитуды коэффициента передачи, дБ, не более
Значение модуля коэффициента передачи, дБ	от 0 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц включ.
0	±0,32	±0,32	±0,50	±0,72	±0,72
-10	±0,37	±0,37	±0,53	±0,74	±0,74
-20	±0,43	±0,40	±0,54	±0,75	±0,76
-30	±0,59	±0,42	±0,56	±0,76	±0,77
-40	±1,26	±0,46	±0,57	±0,78	±0,78
-50	±2,80	±0,65	±0,59	±0,80	±0,80
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля	от 0 до	св. 0,01 до	св. 5 до 9 ГГц включ.	с в. 9 д о 3, 5 Г Г ц	св. 13,5 до 18 ГГц
коэффициента	10 МГц включ.	5 ГГц включ.	св. 5 до 9 ГГц включ.
передачи, дБ				включ.	включ.
0	±1,71	±1,69	±2,43	±3,14	±3,15
-10	±1,91	±1,89	±2,52	±3,20	±3,21
-20	±2,14	±2,01	±2,58	±3,24	±3,25
-30	±2,74	±2,10	±2,62	±3,27	±3,29
-40	±4,46	±2,26	±2,67	±3,31	±3,32
-50	±6,38	±2,91	±2,75	±3,36	±3,38

Пределы допускаемой абсолютной погрешности амплитуды и			фазы ККО в диапазоне частот для модуля N4432D с опц. 0DC, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента отражения, лин.ед.	от 0 до 10 МГц включ.	св. 0,01 до 5 ГГ ц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц включ.
0,01	±0,02	±0,02	±0,02	±0,04	±0,04
0,02	±0,02	±0,02	±0,02	±0,04	±0,04
0,05	±0,02	±0,02	±0,02	±0,04	±0,05
0,1	±0,02	±0,02	±0,03	±0,05	±0,05
0,2	±0,02	±0,02	±0,04	±0,06	±0,06
0,3	±0,03	±0,03	±0,05	±0,07	±0,08
0,4	±0,04	±0,04	±0,06	±0,09	±0,09
0,5	±0,04	±0,04	±0,07	±0,10	±0,10
0,6	±0,05	±0,05	±0,08	±0,12	±0,12
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента отражения, лин.ед.	от 0 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц включ.
0,01	±45,56	±45,28	±68,65	±180,00	±180,00
0,02	±23,03	±22,89	±33,77	±62,48	±69,76
0,05	±9,98	±9,92	±14,50	±25,60	±28,02
0,1	±5,69	±5,65	±8,29	±14,15	±15,27
0,2	±3,57	±3,58	±5,29	±8,65	±9,14
0,3	±2,91	±2,92	±4,40	±6,97	±7,25
0,4	±2,62	±2,64	±4,03	±6,24	±6,42
0,5	±2,49	±2,52	±3,88	±5,90	±6,02
0,6	±2,43	±2,48	±3,83	±5,75	±5,82

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4432D c опц. 003, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0,3 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц включ.
0	±0,49	±0,49	±0,50	±0,72	±0,72
-10	±0,54	±0,54	±0,53	±0,74	±0,74
-20	±0,57	±0,57	±0,54	±0,75	±0,76
-30	±0,58	±0,58	±0,56	±0,76	±0,77
-40	±0,62	±0,62	±0,57	±0,78	±0,78
-50	±0,76	±0,76	±0,59	±0,80	±0,80
Значение		Погрешность фаз	ы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0,3 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц включ.
0	±2,40	±2,40	±2,43	±3,14	±3,15
-10	±2,54	±2,54	±2,52	±3,20	±3,21
-20	±2,63	±2,63	±2,58	±3,24	±3,25
-30	±2,70	±2,70	±2,62	±3,27	±3,29
-40	±2,81	±2,81	±2,67	±3,31	±3,32
-50	±3,26	±3,26	±2,75	±3,36	±3,38

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в диапазоне частот для модуля N4432D c опц. 003, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента	от 0,3 до	св. 0,01 до	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц
отражения, лин.ед.	10 МГц включ.	5 ГГ ц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	включ.
0,01	±0,02	±0,02	±0,02	±0,04	±0,04
0,02	±0,02	±0,02	±0,02	±0,04	±0,04
0,05	±0,02	±0,02	±0,02	±0,04	±0,05
0,1	±0,02	±0,02	±0,03	±0,05	±0,05
0,2	±0,02	±0,02	±0,04	±0,06	±0,06
0,3	±0,03	±0,03	±0,05	±0,07	±0,08
0,4	±0,04	±0,04	±0,06	±0,09	±0,09
0,5	±0,04	±0,04	±0,07	±0,10	±0,10
0,6	±0,05	±0,05	±0,08	±0,12	±0,12
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента отражения, лин.ед.	от 0,3 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 18 ГГц включ.
0,01	±78,98	±78,96	±68,65	±180,00	±180,00
0,02	±38,11	±38,09	±33,77	±62,48	±69,76
0,05	±16,21	±16,18	±14,54	±25,60	±28,02
0,1	±9,14	±9,11	±8,29	±14,15	±15,27
0,2	±5,71	±5,72	±5,29	±8,65	±9,14
0,3	±4,68	±4,70	±4,40	±6,97	±7,25
0,4	±4,26	±4,27	±4,03	±6,24	±6,42
0,5	±4,09	±4,10	±3,88	±5,90	±6,02
0,6	±4,03	±4,04	±3,83	±5,75	±5,82

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4433D с опц. 0DC, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 20 ГГц включ.	св. 20 до 26,5 ГГц включ.
0	±0,30	±0,30	±0,45	±0,49	±0,84	±1,33
-10	±0,35	±0,35	±0,47	±0,52	±0,85	±1,33
-20	±0,41	±0,38	±0,49	±0,54	±0,87	±1,34
-30	±0,58	±0,40	±0,51	±0,55	±0,88	±1,35
-40	±1,26	±0,44	±0,52	±0,56	±0,89	±1,36
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 20 ГГц включ.	св. 20 до 26,5 ГГц включ.
0	±1,62	±1,68	±2,22	±2,40	±3,47	±4,59
-10	±1,83	±1,81	±2,33	±2,50	±3,51	±4,59
-20	±2,06	±1,93	±2,39	±2,55	±3,55	±4,61
-30	±2,70	±2,02	±2,44	±2,60	±3,58	±4,63
-40	±4,45	±2,19	±2,50	±2,65	±3,61	±4,65

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в				диапазоне частот для модуля N4433D c опц. 0DC, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента	от 0 до	св. 0,01 до	св. 5 до 9 ГГц	св. 9 до 13,5 ГГц	св. 13,5 до 20 ГГц	св. 20 до 26,5 ГГц
отражения, лин.ед.	10 МГц включ.	5 ГГ ц включ.	включ.	включ.	включ.	включ.
0,01	±0,01	±0,02	±0,02	±0,02	±0,04	±0,07
0,02	±0,01	±0,02	±0,02	±0,03	±0,04	±0,07
0,05	±0,02	±0,02	±0,02	±0,03	±0,05	±0,08
0,1	±0,02	±0,02	±0,03	±0,03	±0,05	±0,08
0,2	±0,02	±0,02	±0,03	±0,04	±0,07	±0,11
0,3	±0,03	±0,03	±0,04	±0,05	±0,08	±0,14
0,4	±0,03	±0,04	±0,05	±0,06	±0,10	±0,16
0,5	±0,04	±0,04	±0,06	±0,07	±0,12	±0,20
0,6	±0,04	±0,05	±0,07	±0,08	±0,14	±0,24
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента	от 0 до	св. 0,01 до	св. 5 до 9 ГГц	св. 9 до 13,5 ГГц	св. 13,5 до 20 ГГц	св. 20 до 26,5 ГГц
отражения, лин.ед.	10 МГц включ.	5 ГГц включ.	включ.	включ.	включ.	включ.
0,01	±39,79	±42,08	±62,40	±78,82	±180,00	±180,00
0,02	±20,23	±21,31	±30,90	±37,99	±67,28	±124,54
0,05	±8,81	±9,22	±13,27	±16,09	±27,49	±44,77
0,1	±5,04	±5,24	±7,52	±9,01	±15,30	±24,78
0,2	±3,17	±3,31	±4,73	±5,59	±9,51	±15,54
0,3	±2,58	±2,72	±3,88	±4,56	±7,79	±12,86
0,4	±2,32	±2,46	±3,52	±4,12	±7,09	±11,81
0,5	±2,19	±2,34	±3,35	±3,91	±6,80	±11,41
0,6	±2,13	±2,29	±3,28	±3,83	±6,71	±11,34

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля N4433D с опц. 003, не более
Значение	Погрешность амплитуды коэффициента передачи, дБ, не более
модуля коэффициента передачи, дБ	от 0,3 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 20 ГГц включ.	св. 20 до 26,5 ГГц включ.
0	±0,47	±0,30	±0,45	±0,49	±0,84	±1,33
-10	±0,52	±0,35	±0,47	±0,52	±0,85	±1,33
-20	±0,55	±0,38	±0,49	±0,54	±0,87	±1,34
-30	±0,57	±0,40	±0,51	±0,55	±0,88	±1,35
-40	±0,60	±0,44	±0,52	±0,56	±0,89	±1,36
Значение	Погрешность фазы коэффициента передачи, градус, не более
модуля коэффициента передачи, дБ	от 0,3 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 20 ГГц включ.	св. 20 до 26,5 ГГц включ.
0	±2,32	±1,68	±2,22	±2,40	±3,47	±4,59
-10	±2,47	±1,82	±2,33	±2,50	±3,51	±4,59
-20	±2,57	±1,89	±2,39	±2,55	±3,55	±4,61
-30	±2,63	±1,95	±2,44	±2,60	±3,58	±4,63
-40	±2,75	±2,01	±2,50	±2,65	±3,61	±4,65

Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО в диапазоне частот для модуля N4433D с опц. 003, не более
Значение модуля	Погрешность амплитуды коэффициента отражения, линейная единица, не более
коэффициента отражения, лин.ед.	от 0,3 до	св. 0,01 до	св. 5 до 9 ГГц	св. 9 до 13,5 ГГц	св. 13,5 до 20 ГГц	св. 20 до 26,5 ГГц
коэффициента отражения, лин.ед.	10 МГц включ.	5 ГГц включ.	включ.	включ.	включ.	включ.
0,01	±0,02	±0,02	±0,02	±0,02	±0,04	±0,07
0,02	±0,02	±0,02	±0,02	±0,03	±0,04	±0,07
0,05	±0,03	±0,02	±0,02	±0,03	±0,05	±0,08
0,1	±0,03	±0,02	±0,03	±0,03	±0,05	±0,08
0,2	±0,04	±0,02	±0,03	±0,04	±0,07	±0,11
0,3	±0,04	±0,03	±0,04	±0,05	±0,08	±0,14
0,4	±0,06	±0,04	±0,05	±0,06	±0,10	±0,16
0,5	±0,06	±0,04	±0,06	±0,07	±0,12	±0,20
0,6	±0,08	±0,05	±0,07	±0,08	±0,14	±0,24
Значение модуля	Погрешность фазы коэффициента отражения, градус, не более
коэффициента отражения, лин.ед.	от 0,3 до 10 МГц включ.	св. 0,01 до 5 ГГц включ.	св. 5 до 9 ГГц включ.	св. 9 до 13,5 ГГц включ.	св. 13,5 до 20 ГГц включ.	св. 20 до 26,5 ГГц включ.
0,01	±72,14	±42,08	±62,40	±78,82	±180,00	±180,00
0,02	±35,20	±21,31	±30,90	±37,99	±67,28	±124,54
0,05	±15,02	±9,22	±13,27	±16,09	±27,49	±44,77
0,1	±8,47	±5,24	±7,52	±9,01	±15,30	±24,78
0,2	±5,28	±3,31	±4,73	±5,59	±9,51	±15,54
0,3	±4,32	±2,72	±3,88	±4,56	±7,79	±12,86
0,4	±3,91	±2,46	±3,52	±4,12	±7,09	±11,81
0,5	±3,74	±2,34	±3,35	±3,91	±6,80	±11,41
0,6	±3,68	±2,29	±3,28	±3,83	±6,71	±11,34
1 ККП - комплексный коэффициент передачи.
2) ККО - комплексный коэффициент отражения.

Наименование характеристики	Значение
Габаритные размеры, мм, не более: N4690D, N4691D, N4692D, N4693D, N4694D
высота	37
ширина	112
длина	121
N4431B, N4432A, N4433 A
высота	51
ширина	143
длина	133
N4431D, N4432D, N4433D
высота	37
ширина	143
длина	121
Масса, кг, не более	1,1
Условия эксплуатации:
- температура окружающего воздуха, °С	от 20 до 26
- относительная влажность воздуха, %	до 75

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и/или на маркировочный ярлык, расположенный на корпусе модуля электронной калибровки в виде наклейки.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Наборы мер коэффициентов передачи и отражения электронные N4690D, N4691D, N4692D, N4693D, N4694D, N4431B, N4432A, N4433A, N4431D, N4432D, N4433D		1 * 1 шт. *
Руководство по эксплуатации	-	1 экз.

Сведения о методах измерений

приведены в разделах 2 - 4 документа «Наборы мер коэффициентов передачи и отражения электронные N4000. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц»

ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
