Номер в госреестре | 84555-22 |
Наименование СИ | Наборы мер коэффициентов передачи и отражения электронные |
Обозначение типа СИ | 85090С |
Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
Год регистрации | 2022 |
Срок свидетельства | 31.01.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Наборы мер коэффициентов передачи и отражения электронные 85090C (далее - модули электронной калибровки) предназначены для хранения единицы волнового сопротивления в коаксиальных трактах (N-тип; 3,5 мм) и используются для калибровки (градуировки) векторных анализаторов цепей.
Модули электронной калибровки состоят из электронно-коммутируемых мер с нормированными значениями волнового сопротивления. Меры расположены внутри модуля электронной калибровки и коммутируются между выходов модуля под управлением программного обеспечения калибруемого анализатора цепей. Принцип работы модулей электронной калибровки основан на полном или частичном (нормированном) отражении или поглощении падающей СВЧ мощности. В состав наборов также может входить ключ с нормированным усилием затяжки и дополнительные коаксиальные измерительные переходы. Комплектность набора зависит от его модификации. Набор помещен в футляр, предохраняющий модули электронной калибровки от повреждения.
Наборы мер коэффициентов передачи и отражения электронные 85090С выпускаются в модификациях 85092C, 85093C Принцип работы переходов коаксиальных измерительных основан на трансформировании структуры электромагнитного поля в одинаковые или различные по типу соединителя коаксиальные волноводы.
Для предотвращения несанкционированного доступа к внутренним частям модулей электронной калибровки один из винтов крепления корпуса пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр модуля электронной калибровки размещена на задней панели.
Функциональные возможности модулей электронной калибровки определяются составом опций, входящих в комплект и приведенных в таблице 1
Опция | Описание опций |
M0F | Тип соединителей: вилка - розетка |
00F | Тип соединителей: розетка - розетка |
00M | Тип соединителей: вилка - вилка |
101 | Тип соединителя порта А: 3,5 мм розетка |
102 | Тип соединителя порта А: 3,5 мм вилка |
103 | Тип соединителя порта А: тип N 50 Ом розетка |
104 | Тип соединителя порта А: тип N 50 Ом вилка |
105 | Тип соединителя порта А: тип 7-16 розетка |
106 | Тип соединителя порта А: тип 7-16 вилка |
201 | Тип соединителя порта B: 3,5 мм розетка |
202 | Тип соединителя порта B: 3,5 мм вилка |
203 | Тип соединителя порта B: тип N 50 Ом розетка |
204 | Тип соединителя порта B: тип N 50 Ом вилка |
205 | Тип соединителя порта B: тип 7-16 розетка |
206 | Тип соединителя порта B: тип 7-16 вилка |
00A | Дополнительные коаксиальные переходы |

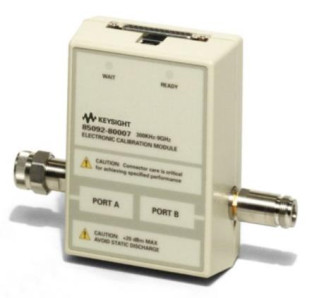

Внешний вид модулей электронной калибровки, приведен на рисунке 1.
отсутствует.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |
Модификации | 85092C | 85093C |
Тип коаксиальных соединителей в | ||
соответствии с ГОСТ 13317: | - | - |
Опции 101, 102, 201, 202: | 3,5мм | 3,5мм |
Опции 103, 104, 203, 204: | Тип N | Тип N |
Опции 205, 206 | 7-16 | 7-16 |
Диапазон рабочих частот, ГГ ц | - | - |
Опции 101, 102, 201, 202: | от 3 • 10-4 до 9 | от 3 • 10-4 до 9 |
Опции 103, 104, 203, 204: | от 3 • 10-4 до 9 | от 3 • 10-4 до 9 |
Опции 205, 206 | от 3• 10-4 до 7,5 | от 3• 10-4 до 7,5 |
Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП1) в диапазоне частот для модуля 85092C, не более | |||||
Значение | Погрешность амплитуды коэффициента передачи, дБ, не более | ||||
модуля коэффициента передачи, дБ | от 0,3 до 10 МГц включ. | св. 0,01 до 1 ГГц включ. | св. 1 до 3 ГГц включ. | св. 3 до 6 ГГц включ. | св. 6 до 9 ГГц включ. |
0 | ±0,49 | ±0,25 | ±0,25 | ±0,33 | ±0,41 |
-10 | ±0,54 | ±0,29 | ±0,28 | ±0,36 | ±0,44 |
-20 | ±0,57 | ±0,32 | ±0,30 | ±0,37 | ±0,45 |
-30 | ±0,58 | ±0,34 | ±0,31 | ±0,39 | ±0,47 |
-40 | ±0,62 | ±0,39 | ±0,33 | ±0,41 | ±0,48 |
-50 | ±0,76 | ±0,60 | ±0,36 | ±0,44 | ±0,51 |
Значение | Погрешность фаз | ы коэффициента передачи, градус, не более | |||
модуля коэффициента передачи, дБ | от 0,3 до 10 МГц включ. | св. 0,01 до 1 ГГц включ. | св. 1 до 3 ГГц включ. | св. 3 до 6 ГГц включ. | св. 6 до 9 ГГц включ. |
0 | ±2,39 | ±1,39 | ±1,39 | ±1,79 | ±2,08 |
-10 | ±2,53 | ±1,56 | ±1,56 | ±1,88 | ±2,19 |
-20 | ±2,63 | ±1,68 | ±1,63 | ±1,95 | ±2,25 |
-30 | ±2,70 | ±1,78 | ±1,70 | ±2,01 | ±2,30 |
-40 | ±2,81 | ±1,97 | ±1,77 | ±2,07 | ±2,36 |
-50 | ±3,26 | ±2,76 | ±1,90 | ±2,18 | ±2,45 |
Пределы допускаемой абсолютной погрешности амплитуды и фазы ККО2) в диапазоне частот для модуля 85092C, не более | |||||
Значение | П | огрешность амплитуды коэффициента отражения, линейных единиц, не более | |||
модуля коэффициента отражения, | от 0,3 до 10 МГц включ. | св. 0,01 до 1 ГГц включ. | св. 1 до 3 ГГц включ. | св. 3 до 6 ГГц включ. | св. 6 до 9 ГГц включ. |
лин.ед. | |||||
0,01 | ±0,02 | ±0,01 | ±0,01 | ±0,02 | ±0,03 |
0,02 | ±0,03 | ±0,01 | ±0,01 | ±0,02 | ±0,03 |
0,05 | ±0,03 | ±0,02 | ±0,02 | ±0,02 | ±0,03 |
0,1 | ±0,03 | ±0,02 | ±0,02 | ±0,02 | ±0,03 |
0,2 | ±0,04 | ±0,02 | ±0,02 | ±0,03 | ±0,04 |
0,3 | ±0,05 | ±0,02 | ±0,02 | ±0,03 | ±0,05 |
0,4 | ±0,06 | ±0,03 | ±0,03 | ±0,04 | ±0,06 |
0,5 | ±0,07 | ±0,03 | ±0,04 | ±0,04 | ±0,07 |
0,6 | ±0,08 | ±0,04 | ±0,04 | ±0,05 | ±0,08 |
Значение | Погрешность фазы коэффициента отражения, градус, не более | ||||
модуля коэффициента | от 0,3 до | св. 0,01 до | св. 1 до 3 ГГц включ. | св. 3 до 6 ГГц включ. | св. 6 до 9 ГГц включ. |
отражения, | 10 МГц включ. | 1 ГГц включ. | |||
лин.ед. | |||||
0,01 | ±78,98 | ±36,94 | ±36,93 | ±50,01 | ±85,08 |
0,02 | ±38,10 | ±18,74 | ±18,74 | ±25,06 | ±40,34 |
0,05 | ±16,19 | ±8,08 | ±8,08 | ±10,74 | ±16,82 |
0,1 | ±9,11 | ±4,55 | ±4,56 | ±6,04 | ±9,24 |
0,2 | ±5,66 | ±2,82 | ±2,84 | ±3,75 | ±5,60 |
0,3 | ±4,62 | ±2,29 | ±2,31 | ±3,05 | ±4,50 |
0,4 | ±4,17 | ±2,04 | ±2,07 | ±2,75 | ±4,04 |
0,5 | ±3,98 | ±1,92 | ±1,96 | ±2,61 | ±3,84 |
0,6 | ±3,90 | ±1,86 | ±1,91 | ±2,55 | ±3,77 |
Пределы допускаемой абсолютной погрешности амплитуды и фазы ККП в диапазоне частот для модуля 85093C, не более | |||||
Значение | Погрешность амплитуды коэффициента передачи, дБ, не более | ||||
модуля коэффициента передачи, дБ | от 0,3 до 10 МГц включ. | св. 0,01 до 1 ГГц включ. | св. 1 до 3 ГГц включ. | св. 3 до 6 ГГц включ. | св. 6 до 9 ГГц включ. |
0 | ±0,47 | ±0,19 | ±0,24 | ±0,28 | ±0,38 |
-10 | ±0,52 | ±0,23 | ±0,27 | ±0,31 | ±0,41 |
-20 | ±0,55 | ±0,26 | ±0,29 | ±0,32 | ±0,42 |
-30 | ±0,57 | ±0,28 | ±0,30 | ±0,34 | ±0,44 |
-40 | ±0,60 | ±0,34 | ±0,32 | ±0,36 | ±0,45 |
-50 | ±0,75 | ±0,57 | ±0,35 | ±0,39 | ±0,48 |
Значение | Погрешность фаз | ы коэффициента передачи, градус, не более | |||
модуля коэффициента передачи, дБ | от 0,3 до 10 МГц включ. | св. 0,01 до 1 ГГц включ. | св. 1 до 3 ГГц включ. | св. 3 до 6 ГГц включ. | св. 6 до 9 ГГц включ. |
0 | ±2,32 | ±1,11 | ±1,34 | ±1,56 | ±1,96 |
-10 | ±2,47 | ±1,27 | ±1,50 | ±1,71 | ±2,07 |
-20 | ±2,57 | ±1,42 | ±1,58 | ±1,78 | ±2,13 |
-30 | ±2,63 | ±1,53 | ±1,65 | ±1,84 | ±2,18 |
-40 | ±2,75 | ±1,76 | ±1,72 | ±1,91 | ±2,24 |
-50 | ±3,22 | ±2,66 | ±1,86 | ±2,03 | ±2,34 |
Пределы допускаемой абсолютной погрешности амплитуды ККО в диапазоне частот для модуля 85093 C, не более | |||||
Значение модуля коэффициента отражения, лин.ед. | Погрешность амплитуды коэффициента отражения, линейных единиц, не более | ||||
от 0,3 до 10 МГц включ. | св. 0,01 до 1 ГГ ц включ. | св. 1 до 3 ГГц включ. | св. 3 до 6 ГГц включ. | св. 6 до 9 ГГц включ. | |
0,01 | ±0,02 | ±0,01 | ±0,01 | ±0,02 | ±0,03 |
0,02 | ±0,03 | ±0,01 | ±0,01 | ±0,02 | ±0,03 |
0,05 | ±0,03 | ±0,02 | ±0,02 | ±0,02 | ±0,03 |
0,1 | ±0,03 | ±0,02 | ±0,02 | ±0,02 | ±0,03 |
0,2 | ±0,04 | ±0,02 | ±0,02 | ±0,03 | ±0,04 |
0,3 | ±0,05 | ±0,02 | ±0,02 | ±0,03 | ±0,05 |
0,4 | ±0,06 | ±0,03 | ±0,03 | ±0,04 | ±0,06 |
0,5 | ±0,07 | ±0,03 | ±0,04 | ±0,04 | ±0,07 |
0,6 | ±0,08 | ±0,04 | ±0,04 | ±0,05 | ±0,08 |
Значение модуля | Погрешность фазы коэффициента отражения, градус, не более | ||||
коэффициента | от 0,3 до | св. 0,01 до | св. 3 до 6 ГГц | св. 6 до 9 ГГц | |
отражения, лин.ед. | 10 МГц включ. | 1 ГГц включ. | св. 1 до 3 ГГц включ. | включ. | включ. |
0,01 | ±72,11 | ±31,24 | ±33,91 | ±41,94 | ±62,11 |
0,02 | ±35,18 | ±15,90 | ±17,26 | ±21,18 | ±30,65 |
0,05 | ±14,99 | ±6,84 | ±7,46 | ±9,11 | ±13,05 |
0,1 | ±8,45 | ±3,84 | ±4,21 | ±5,15 | ±7,35 |
0,2 | ±5,30 | ±2,36 | ±2,63 | ±3,25 | ±4,67 |
0,3 | ±4,33 | ±1,88 | ±2,15 | ±2,70 | ±3,92 |
0,4 | ±3,93 | ±1,68 | ±1,94 | ±2,48 | ±3,65 |
0,5 | ±3,75 | ±1,59 | ±1,83 | ±2,40 | ±3,59 |
0,6 | ±3,68 | ±1,55 | ±1,79 | ±2,38 | ±3,62 |
1) ККП - комплексный коэффициент передачи; 2) ККО - комплексный коэффициент отражения. |
Наименование характеристики | Значение |
Габаритные размеры, мм, не более: высота ширина длина | 51 112 143 |
Масса, кг, не более | 1,0 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 20 до 26 до 75 |
наносится на титульный лист эксплуатационной документации типографским способом и/или на маркировочный ярлык, расположенный на корпусе модуля электронной калибровки в виде наклейки.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Наборы мер коэффициентов передачи и отражения электронные 85092C, 85093C | 1 * 1 шт. | |
Руководство по эксплуатации | - | 1 экз. |
приведены в разделах 3 и 4 документа «Наборы мер коэффициентов передачи и отражения электронные 85090C. Руководство по эксплуатации».
ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц»
ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
