Тестеры оптические КИВИ-4000, 84556-22

Тестеры оптические КИВИ-4000 (далее - тестеры) предназначены для измерений оптической мощности, затухания, генерации оптического излучения и внесения заданного затухания в оптических волокнах и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	84556-22
Наименование СИ	Тестеры оптические
Обозначение типа СИ	КИВИ-4000
Изготовитель	Общество с ограниченной ответственностью "КивиТех" (ООО "КивиТех"), г. Москва
Год регистрации	2022
Срок свидетельства	31.01.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Конструктивно тестер оптический КИВИ-4000 выполнен в малогабаритном пластмассовом корпусе.

Тестеры оптические КИВИ-4000 представлены следующими моделями: источники оптического излучения КИВИ-42ХУ (где Х = 0, 1, 2, 3, Y = 0, 1, 2, 3, 4, 5, 6), измерители оптической мощности КИВИ-43XY (где Х = 0, 2, 3, Y = 0, 1), КИВИ-45^ (где Y = 0, 1, 2), тестеры оптические КИВИ-440Y-0Z (где Y = 0, 1; Z = 1, 2), mE^445Y-0Z (где Y = 1, 3; Z = 1, 2) и аттенюаторы оптические КИВИ-4900^0 (где Z = 6, 8)

Источники оптического излучения КИВИ-42XY предназначены для генерации оптического излучения на заданных длинах волн при измерениях оптической мощности и затухания. Принцип действия источников оптического излучения КИВИ-420Х основан на преобразовании электрического сигнала в оптический с помощью лазерного диода и последующее введение сгенерированного оптического излучения в оптическое волокно.

Измерители оптической мощности КИВИ-43XY предназначены для измерений оптической мощности в спектральном диапазоне от 830 до 1625 нм с градуированными длинами волн 850, 1300, 1310, 1490, 1550 нм. Принцип действия основан на преобразовании оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

Измерители оптической мощности КИВИ-45^ предназначены для измерений оптической мощности в пассивных оптических сетях (PON). Прибор оборудован двумя оптическими портами для подключения в разрыв в любом месте дерева PON. КИВИ-451Х позволяют одновременно тестировать три длины волны - нисходящий PON сигнал на длине волны 1490 нм, сигнал на длине волны 1550 нм и сигнал в восходящем канале на длине волны 1310 нм. Принцип действия основан на преобразовании оптического сигнала в электрический на входном порту с последующим усилением и преобразованием в цифровую форму.

Тестеры оптические КИВИ-440Y-0Z предназначены для генерации оптического излучения на заданных длинах волн (850, 1300, 1310, 1550 нм) и измерении оптической мощности (в спектральном диапазоне от 830 до 1625 нм с градуированными длинами волн 850, 1300, 1310, 1490, 1550 нм), путем преобразования оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

Тестеры оптические KHBH-445Y-0Z предназначены для генерации оптического излучения на заданных длинах волн (1310, 1490, 1550, 1650 нм) и измерении оптической мощности (в спектральном диапазоне 850 ^ 1625 нм с градуированными длинами волн 850, 1300, 1310, 1490, 1550, 1625 нм), путем преобразования оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Модели тестеров КИВИ-4511 и КИВИ-4512 оснащены визуальными локаторами дефектов.

Аттенюаторы оптические КИВИ-4900^0 предназначены для внесения заданного затухания в оптические волокна и оптические компоненты. Принцип действия аттенюаторов оптических КИВИ-4900^0 основан на ослаблении оптического сигнала с помощью нейтрального фильтра, при этом индикатор прибора отображает полное вносимое затухание, включая собственные потери.

Питание осуществляется от аккумуляторных батарей типа АА либо от внешнего источника питания (адаптера).

Для предотвращения несанкционированного доступа тестеры имеют защитную наклейку завода-изготовителя, разрушающуюся при вскрытии корпуса.

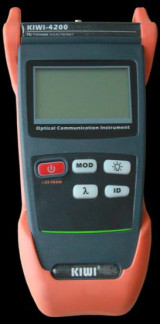

Общий вид тестеров представлен на рисунках 1-9. Место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, место нанесения заводского номера представлены на рисунках 10-12 Заводской номер тестера наносится на заднюю панель измерителя с помощью самоклеящейся пленки.

Рисунок 2 - Источники оптического излучения КИВИ-422^ KMB№423Y

Рисунок 3 - Измерители оптической мощности Km^430Y

Место пломбировки от несанкционированного доступа

Место

наклейки

знака

утверждения

типа

Место

нанесения

заводского

номера

Место пломбировки от несанкционированного доступа

Место

наклейки

знака

утверждения

типа

Место

нанесения

заводского

номера

Программное обеспечение

Тестеры функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде.

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации тестеров функционально невозможно. Доступ к аппаратной части тестеров исключен путем установки пломб. Схема пломбировки приведена на рисунках 10-12.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные				Значение
Модель	20 21 "Г ^ К \| КИВ ИВК	23 22 i \|	>н 0 3 4 К ИК	>н" ^ 23 33 I I	£ 5 4 К ИК	N 0 - 0 4 К «	N 0 - >н 5 4 К «	о Z - 0 0 9 ^т К «
Идентификационное	КИВИ-4200	КИВИ-4220	КИВИ-4300	КИВИ-4320	КИВИ-4510	КИВИ-4400	КИВИ-4450	КИВИ-4900
наименование ПО	ПО	ПО	ПО	ПО	ПО	ПО	ПО	ПО
Номер версии (идентификационный номер) ПО, не ниже	2.4.4	5.9.0	2.4.5	4.1.0	5.6.4	6.0.0	4.0.3	1.6.2
Цифровой идентификатор ПО

Таблица 2 - Метрологические характеристики источников оптического излучения KH8^42XY

Наименование характеристики	Значение характеристики
Модель	КИВИ-4200, КИВИ-4220, КИВИ-4230	КИВИ-4201, КИВИ-4221, КИВИ-4231	КИВИ-4210, КИВИ-4222, КИВИ-4232	КИВИ-4211, КИВИ-4223, КИВИ-4233	КИВИ-4224	КИВИ-4225	КИВИ-4226
Длины волн излучения источника, нм	1310±20 1550±20	850 ± 20 1300±20	1310±20 1490 ± 20 1550±20	1310±20 1550±20 1625 ±20	850 ± 20 1300±20 1310±20 1550±20	850 ± 20 1300±20 1310±20 1490 ± 20 1550±20	850 ± 20 1300±20 1310±20 1550±20 1625 ±20
Уровень выходной мощности в непрерывном режиме, дБм*, не менее - на длине волны 850± 20 нм - на длине волны 1300± 20 нм - на длине волны 1310± 20 нм - на длине волны 1490± 20 нм - на длине волны 1550± 20 нм - на длине волны 1625± 20 нм	минус 6 минус 6	минус 10 минус 10	минус 6 минус 6 минус 6	минус 6 минус 6 минус 6	минус 10 минус 10 минус 6 минус 6	минус 10 минус 10 минус 6 минус 6 минус 6	минус 10 минус 10 минус 6 минус 6 минус 6
Нестабильность уровня мощности излучения за 15 минут (после 15 минут прогрева), дБ, не более	± 0,05

* Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт

Наименование характеристики	Значение характеристики
Модель	КИВИ-4300, КИВИ-4320, КИВИ-4330	КИВИ-4301, КИВИ-4321, КИВИ-4331
Диапазон длин волн исследуемого излучения, нм	от 830 до 1650
Длины волн градуировки, нм	850, 1300, 1310, 1490, 1550, 1625
Диапазон измерений уровня оптической мощности (P), дБм: - на длине волны градуировки 850 нм - на длинах волн градуировки 1300, 1310, 1490, 1550, 1625 нм	от минус 45 до 8 от минус 55 до 8	от минус 35 до 20 от минус 45 до 20
Пределы допускаемой основной погрешности измерений уровня оптической мощности на длинах волн градуировки (при температуре окружающего воздуха от 15 до 25 °С), дБ: - на длине волны градуировки 850 нм; - на длинах волн градуировки 1300, 1310, 1490, 1550, 1625 нм	± (0,5+2/А), где А - численное значение мощности в нВт: А = 10 0,1Р+6 ± (0,3+2/А)	± (0,5+20/А), где А - численное значение мощности в нВт: А = 10 0,1Р+6 ± (0,3+20/А)
Пределы допускаемой основной относительной погрешности измерений относительных уровней оптической мощности (при температуре окружающего воздуха от 15 до 25 °С), дБ	± (0,2+2/А)	± (0,2+20/А)
Пределы допускаемой дополнительной погрешности измерений уровня оптической мощности на длинах волн градуировки на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ	± 0,2
Пределы допускаемой дополнительной погрешности измерений относительных уровней оптической мощности на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ	± 0,1

Наименование характеристики	Значение характеристики
Модель	КИВИ-4510, КИВИ-4511, КИВИ-4512
Диапазон длин волн исследуемого излучения, нм	от 1260 до 1360, от 1470 до 1505, от 1535 до 1570
Длины волн градуировки, нм	1310, 1490, 1550
Диапазон измерений уровня оптической мощности (P), дБм: - в спектральном диапазоне от 1260 до 1360 нм - в спектральном диапазоне от 1470 до 1505 нм - в спектральном диапазоне от 1535 до 1570 нм	от минус 35 до 10 от минус 40 до 10 от минус 40 до 20
Пределы допускаемой основной погрешности измерений уровня оптической мощности на длинах волн градуировки (при температуре окружающего воздуха от 15 до 25 °С), дБ: - в спектральном диапазоне от 1260 до 1360 нм - в спектральном диапазоне от 1470 до 1505 нм - в спектральном диапазоне от 1535 до 1570 нм	± 0,5 ± 0,5 ± 0,5
Пределы допускаемой дополнительной погрешности измерений уровня оптической мощности на длинах волн градуировки на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ	± 0,2
Вносимые (собственные) потери, дБ, не более	1,5

Таблица 5 - Метрологические характеристики тестеров оптических КИВИ-440Y-0Z

Наименование характеристики	Значение характеристики
Модель	КИВИ-4400-01	КИВИ-4400-02	КИВИ-4401-01	КИВИ-4401-02
Длины волн излучения
источника, нм	1310±20		850 ± 20
	1550±20		1300±20
Уровень выходной мощности в непрерывном режиме,
дБм, не менее	минус 6		минус 10

Наименование характеристики	Значение характеристики
Модель	КИВИ-4400-01	КИВИ-4400-02	КИВИ-4401-01	КИВИ-4401-02
Нестабильность уровня мощности излучения за 15 минут (после 15 минут прогрева), дБ, не более	± 0,05
Диапазон длин волн исследуемого излучения, нм	от 830 до 1650
Длины волн градуировки, нм	850, 1300, 131		0, 1490, 1550
Диапазон измерений уровня оптической мощности (P), дБм: - на длине волны градуировки 850 нм - на длинах волн градуировки 1300, 1310, 1490, 1550 нм	от минус 45 до 8 от минус 55 до 8	от минус 35 до 20 от минус 45 до 20	от минус 45 до 8 от минус 55 до 8	от минус 35 до 20 от минус 45 до 20
Пределы допускаемой основной погрешности измерений уровня оптической мощности на длинах волн градуировки (при температуре окружающего воздуха от 15 до 25 °С), дБ: - на длине волны градуировки 850 нм - на длинах волн градуировки 1300, 1310, 1490, 1550 нм	± (0,5+2/А) ± (0,3+2/А)	± (0,5+20/А) ± (0,3+20/А)	± (0,5+2/А) ± (0,3+2/А)	± (0,5+20/А) ± (0,3+20/А)
Пределы допускаемой основной относительной погрешности измерений относительных уровней оптической мощности (при температуре окружающего воздуха от 15 до 25 °С), дБ	± (0,2+2/А)
Пределы допускаемой дополнительной погрешности измерений уровня оптической мощности на длинах волн градуировки на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ	± 0,2
Пределы допускаемой дополнительной погрешности измерений относительных уровней оптической мощности на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ	± 0,1

Наименование характеристики	Значение характеристики
Модель	КИВИ-4451-01	КИВИ-4451-02	КИВИ-4453-01	КИВИ-4453-02
Длины волн излучения источника, нм	1310±20 1550 ±20		1310±20 1490± 10 1550±20
Уровень выходной мощности в непрерывном режиме, дБм, не менее	минус 6
Нестабильность уровня мощности излучения за 15 минут (после 15 минут прогрева), дБ, не более	± 0,05
Диапазон длин волн исследуемого излучения, нм	от 830 до 1650
Длины волн градуировки, нм	850, 1300, 1310, 1490, 1550, 1625
Диапазон измерений уровня оптической мощности (P), дБм: - на длине волны градуировки 850 нм - на длинах волн градуировки 1300, 1310, 1490, 1550, 1625 нм	от минус 45 до 8 от минус 55 до 8	от минус 35 до 20 от минус 45 до 20	от минус 45 до 8 от минус 55 до 8	от минус 35 до 20 от минус 45 до 20
Пределы допускаемой основной погрешности измерений уровня оптической мощности на длинах волн градуировки (при температуре окружающего воздуха от 15 до 25 °С), дБ: - на длине волны градуировки 850 нм - на длинах волн градуировки 1300, 1310, 1490, 1550 нм, 1625 нм	± (0,5+2/А) ± (0,3+2/А)	± (0,5+20/А) ± (0,3+20/А)	± (0,5+2/А) ± (0,3+2/А)	± (0,5+20/А) ± (0,3+20/А)
Пределы допускаемой основной относительной погрешности измерений относительных уровней оптической мощности (при температуре окружающего воздуха от 15 до 25 °С), дБ	± (0,2+2/А)

Наименование характеристики	Значение характеристики
Модель	КИВИ-4451-01 КИВИ-4451-02	КИВИ-4453-01 КИВИ-4453-02
Пределы допускаемой дополнительной погрешности измерений уровня оптической мощности на длинах волн градуировки на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ	± 0,2
Пределы допускаемой дополнительной погрешности измерений относительных уровней оптической мощности на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ	± 0,1
Таблица 7 - Метрологические характеристики аттенюато	ров оптических КИВИ-4900^0
Наименование характеристики	Значение характеристики
Модель	КИВИ-4900-60	КИВИ-4900-80
Длины волн градуировки, нм	1310, 1490, 1550
Вносимые (собственные) потери, дБ, не более	2
Диапазон вносимого ослабления, дБ	от 2 до 60	от 2 до 80
Пределы допускаемой абсолютной погрешности установки значений ослабления на длинах волн градуировки, дБ	± (0,3+0,05-А), где А - значение ослабления

Наименование характеристики	Значение характеристики
Габаритные размеры (высотахширинахдлина), мм, не более: - модели КИВИ-420^ КИВИ-421^ КИВИ-430^ КИВИ-451^ КИВИ-4900^0 - модели КИВИ-422^ КИВИ-423^ КИВИ-432^ КИВИ-433^ me№445Y-0Z - модели КИВИ-440Y-0Z	190 x 90 x 50 170 x 100 x 40 170 x 80 x 40
Масса (исключая массу батарей), г, не более: - модели m№-42XY, m№-43XY, m№-440Y-0Z, me№445Y-0Z - модели КИВИ-451^ КИВИ-4900^0	250 500
Напряжение питания от сети переменного тока частотой от 50 до 60 Гц, В:	от 110 до 240
Напряжение питания от источника постоянного тока, В	от 4,5 до 12
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20°С, %, не более	от минус 10 до плюс 50 90

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тестеров.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тестер оптический	в зависимости от модели	1 шт.
Блок питания	-	1 шт.
Транспортная сумка	-	1 шт.
Формуляр	4437-002-68200779-10 ФО	1 экз.
Руководство по эксплуатации	4437-002-68200779-10 РЭ	1 экз.

Сведения о методах измерений

приведены в разделе «Порядок работы с тестерами» «Тестер оптический КИВИ-4000. Руководство по эксплуатации 4437-002-68200779-10 РЭ».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2019 № 2862 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».

«Тестер оптический КИВИ-4000. Технические условия 4437-002-68200779-10 ТУ».
