| Номер в госреестре | 84559-22 |
| Наименование СИ | Счетчики газа барабанные |
| Обозначение типа СИ | SHINAGAWA W |
| Изготовитель | Компания "Shinagawa Corporation", Япония |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа барабанные SHINAGAWA W (далее - счетчики) предназначены для измерений объема невзрывоопасных газов.
Принцип действия счетчиков газа барабанных SHINAGAWA W основан на преобразовании разности давлений газа на входе и выходе счетчика во вращательное движение барабана счетчика. Измерительный объем счетчика ограничивается уровнем затворной жидкости, расположенным выше оси барабана (в качестве затворной жидкости может применяться вода или масло). Количество оборотов барабана пропорционально объему газа, прошедшему через счетчик.
Вращение измерительного барабана передается на отсчетное устройство, где и фиксируются значения объема газа.
Конструктивно счетчики представляют собой корпус с четырехкамерным измерительным барабаном, и отсчетным устройством. Отсчетное устройство роликового и часового типа. Один оборот стрелки часового индикатора соответствует 10 единицам младшего разряда роликового индикатора. Корпус счетчиков изготовлен из технической пластмассы (PBT) и алюминия, измерительный барабан из поливинилхлорида.
Счетчики комплектуются U-образным водяным манометром без нормирования погрешности. Все счетчики имеют встроенный датчик температуры измеряемой среды без нормирования погрешности, кроме того, в корпусе счетчиков имеются места для подключения внешних измерителей температуры (термометров стеклянных жидкостных рабочих) и давления газа (манометров дифференциальных показывающих) без нормирования погрешности. Дополнительно счетчики могут комплектоваться низкочастотным датчиком импульсов для дистанционного съема показаний и обнуляемым счетчиком (по заказу).
Модели счетчиков:
Пример:
WS-1P (счетчик газа WS-1P, циклический объем 1дм3)
W-NK-0,5B (счетчик газа W-NK-0,5B, циклический объем 0,5 дм3)
WSDa-1P-Z (счетчик газа WS-1P с датчиком импульсов (фототранзистор) Da и обнуляемым счетчиком Z, циклический объем 0,5 дм3)
W-NK-5B-Z (счетчик газа W-NK-5B с обнуляемым счетчиком Z, циклический объем 5дм3) W-NKDa-2B (счетчик газа W-NK-2B с датчиком импульсов (фототранзистор) Da, циклический объем 2 дм3)
На лицевой панели счетчиков газа нанесен зарегистрированный товарный знак SHINAGAWA (рис. 1).

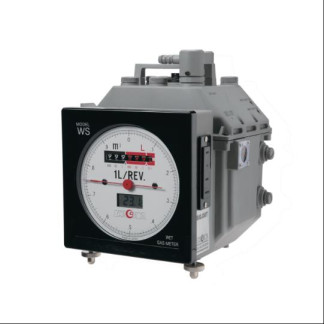

Общий вид счетчиков газа показан на Рисунках 1 и 3
Серийный номер наносится на шильдик на верхней стороне прибора (рис.2).
Общий вид счетчиков газа W-NK-О^В, W-NK-Ш, W-NK^, W-NK^^, W-NK-5В, W-NK-ЮВ в комплекте с U-образным водяным манометром (опция).
Рисунок 3-Общий вид счетчиков газа
Отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||||
| Модель | WS-1PL | WS-1P | W-NK- 0,5B | W-NK- 1B | W-NK- 2B | W-NK- 2,5B | W-NK- 5B | W-NK- 10B | W-NT- 20B | W-NT- 25B | W-NT- 50B | W-NT- 100B |
| Максимальный расход газа Qmax, м3/ч | 0,3 | 0,6 | 0,3 | 0,6 | 1,2 | 1,5 | 3,0 | 6,0 | 10 | 12 | 23 | 45 |
| Минимальный расход газа Qmin, м3/ч | 0,012 | 0,012 | 0,012 | 0,012 | 0,012 | 0,012 | 0,012 | 0,02 | 0,05 | 0,1 | 0,15 | 0,30 |
| Пределы допускаемой относительной погрешности измерения объема газа, % | ±1,0 | |||||||||||
| Наименование характеристики | Значение | |||||||||||
| Модель | WS-1PL | WS-1P | W-NK- 0,5B | W-NK- 1B | W-NK- 2B | W-NK- 2,5B | W-NK- 5B | W-NK- 10B | W-NT- 20B | W-NT- 25B | W-NT- 50B | W-NT- 100B |
| Потеря давления при Qmax, Па, не более | 200 | |||||||||||
| Циклический объем, дм3 | 1,0 | 1,0 | 0,5 | 1,0 | 2,0 | 2,5 | 5,0 | 10,0 | 20,0 | 25,0 | 50,0 | 100,0 |
| Наибольшее избыточное давление газа, кПа | 10 | 20 | ||||||||||
| Диапазон температуры окружающей среды, °С | от 5 до +40 | |||||||||||
| Емкость счетного механизма, м3 | 999,9999 | 9999,999 | 99999,999 | |||||||||
| Масса, кг, не более | 2,3 | 2,3 | 5,0 | 5,6 | 9,0 | 9,5 | 16,5 | 29,5 | 90 | 100 | 150 | 305 |
| Наименование характеристики | Значение | ||||||||||||
| Модель | WS-1PL | WS-1P | W-NK- 0,5B | W-NK- 1B | W-NK- 2B | W-NK- 2,5B | W-NK- 5B | W-NK- 10B | W-NT- 20B | W-NT- 25B | W-NT- 50B | W-NT- 100B | |
| Габаритные размеры, мм, не более | Высота (с термометром) | 260 | 260 | 235 (435) | 263 (484) | 317 (510) | 317 (510) | 399 (590) | 500 (678) | 695 | 695 | 871 | 1099 |
| Ширина | 213,5 | 213,5 | 288 | 318 | 360 | 360 | 448 | 537 | 576 | 576 | 720 | 908 | |
| Длина | 222,8 | 222,8 | 198 | 218 | 262 | 262 | 305 | 372 | 561 | 611 | 712 | 895 | |
| Средняя наработка до отказа, ч | 30000 | ||||||||||||
| Средний срок службы, лет | 10 | ||||||||||||
Наносится на свидетельство о поверке и/или в паспорт на титульный лист эксплуатационной документации.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество | Примечание |
| Счетчик газа барабанный | SHINAGAWA W | 1 шт. | Модель в соответствии с заказом |
| Заглушка | - | 2 шт. | - |
| Руководство по эксплуатации | - | 1 шт. | - |
| Паспорт | - | 1 шт. | - |
приведены в Руководстве по эксплуатации разделы 7 «Измерение» и 8 «Коррекция».
Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная Приказом Росстандарта от 29.12.2018 № 2825
Техническая документация компании «Shinagawa Corporation», Япония
| Зарегистрировано поверок | 48 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
