| Номер в госреестре | 84560-22 |
| Наименование СИ | Комплексы измерительно-вычислительные расхода и количества жидкостей и газов |
| Обозначение типа СИ | "RISO" |
| Изготовитель | Общество с ограниченной ответственностью "Центр метрологической экспертизы" (ООО "Центр метрологической экспертизы"), г. Казань |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «RISO» (далее - ИВК) предназначены для измерения, преобразования, регистрации, обработки, контроля, хранения и индикации параметров сжиженных природного газа, азота, метана (далее - среда) в реальном масштабе времени, путем измерения температуры, абсолютного давления, перепада давления и вычислений объемного расхода (объема) и массового расхода (массы) среды в соответствии с ГОСТ 8.586.5-2005.
Принцип действия ИВК заключается в измерении параметров потока среды с помощью первичных преобразователей температуры, давления, перепада давления и обработке измерительной информации. ИВК осуществляет вычисление физических свойств среды в соответствии с ГСССД МР 224-2014, ГСССД МР 228-2014 и ГОСТ Р 56851-2016; объемного расхода (объема) и массового расхода (массы) среды в соответствии с ГОСТ 8.586.5-2005.
ИВК состоят из встроенных в корпус процессора, аналого-цифрового преобразователя и микросхемы памяти. ИВК имеют каналы ввода аналоговых и импульсных сигналов, интерфейсы связи RS-232, RS-485 и USB для обмена информацией с внешними устройствами и системами более высокого уровня. Поддерживается протокол Modbus RTU.

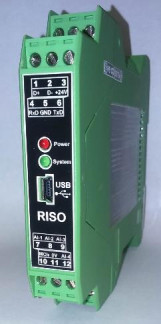

Общий вид ИВК представлен на рисунке 1. Пломбирование ИВК осуществляется с помощью саморазрушающейся при вскрытии наклейки. Схема пломбировки ИВК от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки ИВК
Настройка и считывание с ИВК значений измеренных и вычисленных параметров среды, архивов и журналов может осуществляться с помощью программного обеспечения (далее - ПО) RISO-control, установленного на персональный компьютер, и/или с помощью внешнего сенсорного жидкокристаллического дисплея.
ИВК обеспечивают выполнение следующих основных функций:
- измерение и преобразование аналоговых сигналов силы постоянного тока от 4 до 20 мА;
- вычисление физических свойств среды в соответствии с ГСССД МР 224-2014, ГСССД МР 228-2014 и ГОСТ Р 56851-2016;
- вычисление объемного расхода (объема) и массового расхода (массы) среды в соответствии с ГОСТ 8.586.5-2005;
- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;
- фиксацию в журнале событий информации об отказе измерительных преобразователей, выходе измеряемых параметров за установленные пределы и сбоях в работе ИВК;
- передачу информации в системы более высокого уровня.
Заводской номер ИВК наносится на маркировочную табличку, приклеиваемую на корпус ИВК.
ПО ИВК обеспечивает реализацию функций ИВК. ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина, пароля и опломбирования корпуса ИВК.
Уровень защиты ПО ИВК «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО ИВК приведены в таблице 1. Таблица 1 - Идентификационные данные ПО ИВК_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RISO-M |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | a223e0fd |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Метрологические характеристики ИВК
| Наименование характеристики | Значение |
| Диапазон входного аналогового сигнала силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности ИВК при преобразовании входного аналогового сигнала силы постоянного тока от 4 до 20 мА, % | ±0,1 |
| Пределы допускаемой относительной погрешности ИВК при измерении времени, % | ±0,01 |
| Пределы допускаемой относительной погрешности ИВК при вычислении, % | ±0,01 |
| * Указанная погрешность приведена к диапазону входного сигнала. | |
| Наименование характеристики | Значение |
| Параметр электрического питания - напряжение постоянного тока, В | 24+1.2 24-1.2 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры, мм, не более: | |
| - высота | 100 |
| - ширина | 20 |
| - глубина | 120 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +50 |
| - относительная влажность, % | от 5 до 95 |
| без конденсации влаги | |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 12 |
наносится на маркировочную табличку, приклеиваемую на корпус ИВК, методом лазерной гравировки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначени е | Количество |
| Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «RISO», заводской № QW-21-01, заводской № QW-21-02 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Конфигурационное программное обеспечение «RISO-control» | - | 1 экз. |
приведены в главе 4 руководства по эксплуатации «Комплексы измерительновычислительные расхода и количества жидкостей и газов «RISO».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
