| Номер в госреестре | 84566-22 |
| Наименование СИ | Тахеометр электронный |
| Обозначение типа СИ | NET05 АХII |
| Изготовитель | "TOPCON CORPORATION", Япония |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометр электронный ЫЕТ05АХ11 (далее - тахеометр) предназначен для высокоточных измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях.
Принцип действия тахеометра основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта. Принцип действия угломерной системы основан на использовании фотоэлектрических угловых энкодеров горизонтального и вертикального углов. В лазерном дальномере реализован метод, использующий измерение разности фаз излучаемого и отраженного модулированного лазерного излучения. Проведение измерений расстояний возможно с использованием призменных или пленочных отражателей или в безотражательном режиме (по диффузному отражению поверхности объекта).
Длина волны излучения лазерного дальномера в режиме измерения расстояний составляет 690 нм, класс 1; в режиме автонаведения и автослежения - 980 нм, класс 1, в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно элементы тахеометра размещены в пылевлагозащищенном корпусе, установленном на съемный трегер. На лицевой панели корпуса расположены сенсорный графический дисплей и кнопки управления функциями тахеометра. На правой стенке корпуса размещены ручки управления сервоприводами наведения в горизонтальном и вертикальном направлениях. В нижней части корпуса находятся аккумуляторный и интерфейсный отсеки. Тахеометр оснащен компенсатором углов наклона, а также оптическим отвесом. Тахеометр имеет моторизированный привод и автоматические функции наведения на центр призмы, слежения за центром призмы и нахождения призмы. Тахеометр оснащен интерфейсами обмена данными Bluetooth Class 1 и USB 2.0.
Тахеометр может быть использован:
- для определения координат пунктов при геодезических построениях, а также для их передачи нижестоящим по поверочным схемам эталонам и рабочим средствам измерений при проведении калибровки, поверки, аттестации испытательного оборудования и испытаниях средств измерений в целях утверждения их типа;
- при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Нанесение знака поверки на тахеометр не предусмотрено.
Заводской номер тахеометра размещается на корпусе тахеометра в виде наклейки типографским способом.

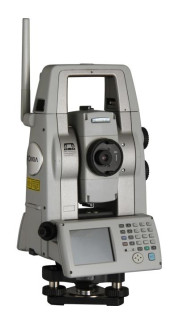

Рисунок 1 - Общий вид тахеометра с указанием места нанесения знака утверждения типа
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Встроенное программное обеспечение (далее - ПО) MAGNET Field предназначено для обеспечения взаимодействия узлов тахеометра, обработку измерительной информации, отображения результатов измерений на дисплее и их экспорт по интерфейсным каналам.
Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MAGNET Field |
| Номер версии (идентификационный номер) ПО | 2.7.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 7B41C07 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов, градус ^ горизонтальных вертикальных | от 0 до 360 от -41 до +90 |
| Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,997), секунда | ±0,5 |
| Диапазон измерений расстояний, м стандартная призма | от 1,3 до 3500 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм стандартная призма | ±(0,2 + 0,5 10-6 •L) 2) |
| ^ Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. 2) Где L - измеряемое расстояние, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон компенсации компенсатора, минута | ±6 |
| Напряжение питания постоянного тока, В | |
| внутренний литий-ионный аккумулятор BDC70 | 7,2 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры, мм, не более | |
| длина | 230 |
| ширина | 196 |
| высота | 393 |
| Масса, кг, не более | 6,8 |
наносится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Таблица 4 - Комплектность тахеометра
| Наименование | Обозначение | Количество |
| Тахеометр электронный | NET05AXII, зав. № KG 0308 | 1 шт. |
| Трегер | 1 шт. | |
| Перо для сенсорного дисплея | 1 шт. | |
| Аккумулятор | BDC70 | 2 шт. |
| Зарядное устройство | CDC68/68A | 1 шт. |
| Кабель передачи данных | 2 шт. | |
| Комплект инструментов для юстировки | 1 шт. | |
| Транспортировочный футляр | 1 шт. | |
| Тахеометр электронный NET05AXII. Руководство по эксплуатации | 1 экз. | |
| Тахеометр электронный NET05AXII. Паспорт | 1 экз. |
приведены в главах 12 и 13 документа «Тахеометр электронный КЕТ05АХП. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений единицы плоского угла»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
