| Номер в госреестре | 84571-22 |
| Наименование СИ | Система измерений количества и показателей качества нефти с подземных емкостей |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА - Инжиниринг" (ООО "НПП ОЗНА - Инжиниринг"), Республика Башкортостан, г. Уфа |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти с подземных емкостей (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти, транспортируемой по трубопроводу.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с применением массового расходомера. Выходные сигналы измерительного преобразователя массового расходомера поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Масса нетто нефти определяется как разность массы брутто нефти и массы балласта. Масса балласта определяется расчетным методом по результатам измерений массовых долей воды, механических примесей и массовой концентрации хлористых солей в нефти.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
В составе СИКН применены следующие средства измерений утвержденных типов:
- расходомер массовый Promass F 300, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под (далее по тексту - рег.) № 68358-17;
- преобразователь давления измерительный EJ*, рег. № 59868-15;
- датчик температуры ТСПТ, рег. № 75208-19;
- влагомер сырой нефти ВСН-2 (далее - ВП), рег. № 24604-12;
- термометр биметаллический показывающий ТБП, рег. № 51087-12;
- манометры МП показывающие и сигнализирующие, рег. № 59554-14;
- комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (далее - ИВК), рег. № 52866-13;
Вспомогательные устройства и технические средства:
- пробозаборное устройство щелевого типа для ручного отбора проб;
- фильтр сетчатый с быстросъемной крышкой;
- узел подключения передвижной поверочной установки;
- запорная и регулирующая арматура.
Пломбирование СИКН не предусмотрено.
Заводской номер СИКН указан в паспорте и на фирменной табличке СИКН.

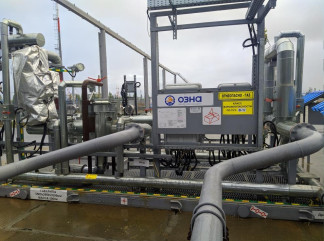

Рисунок 1 - Внешний вид СИКН.
Знак поверки наносится на свидетельство о поверке СИКН. Внешний вид СИКН представлен на рисунке 1.
Программное обеспечение (ПО) СИКН (ИВК) обеспечивает реализацию функций
СИКН.
ПО не оказывает влияния на метрологические характеристики СИКН.
Наименование ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| ПО ИВК | |
| Идентификационное наименование ПО | Abak.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 4069091340 |
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода*, т/ч (м3/ч) | от 9 (10) до 95 (100) |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ± 0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ± 0,35 |
| * - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Диапазон температуры нефти, °С | от +10 до +40 |
| Диапазон рабочего давления нефти, МПа | от 0,6 до 0,8 |
| Диапазон плотности нефти, кг/м3 | от 900 до 950 |
| Кинематическая вязкость нефти при 20 °С, сСт (мм2/с), не более | 300 |
| Массовая доля воды в нефти, % | от 0 до 0,5 |
| Массовая доля механических примесей, %, не более | 0,007 |
| Содержание хлористых солей в нефти, мг/дм3, не более | 2,7 |
| Содержание свободного газа | не допускается |
| Режим работы СИКН | периодический |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное), 220±22 (однофазное) 50±1 |
| Климатические условия эксплуатации СИКН: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от -56 до +34 95 от 84 до 106,7 |
| Срок службы, лет, не менее | 20 |
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность СИКН приведена в таблице 4. Т аб л и ц а 4 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти с подземных емкостей, заводской № 503 | СИКН-0,8- 100-ХЛ1-С5 | 1 шт. |
| Руководство по эксплуатации | ОИ 503.00.00.00.000 РЭ | 1 экз. |
приведены в инструкции «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти с подземных емкостей» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/9409-21).
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти с подземных емкостей
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
