| Номер в госреестре | 84577-22 |
| Наименование СИ | Приборы электроизмерительные портативные |
| Обозначение типа СИ | ПЭП |
| Изготовитель | Общество с ограниченной ответственностью "Современные технические решения" (ООО "СТР"), г. Кемерово. |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы электроизмерительные портативные ПЭП (далее по тексту - приборы) предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры с помощью преобразователей термоэлектрических (термопар).
Приборы представляют собой многофункциональные переносные цифровые измерительные приборы, построенных на базе специализированных микросхем.
Принцип действия приборов заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее.
Приборы выпускаются в двух модификациях: ПЭП-01 и ПЭП-02. Модификации отличаются между собой набором измерительных функций, диапазонами измерений, габаритными размерами и массой.
Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических (True RMS) значений.
Управление процессами измерений осуществляется при помощи встроенного микроконтроллера. Результаты измерений отображаются на жидкокристаллическом дисплее в цифровом виде и в виде сегментной гистограммы (только для модификации ПЭП-01).
Приборы имеют сервисные функций индикации заряда батареи питания, подсветки жидкокристаллического дисплея, автоматического отключения при бездействии, удержания показаний, регистрации минимальных и максимальных значений, перегрузки, автоматического/ручного выбора диапазона измерений. Так же приборы обладают функциями определения целостности цепи, коэффициента заполнения и проверки диодов.
Основные узлы приборов: Входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура и жидкокристаллический дисплей.
Конструктивно приборы выполнены в изолированном пластиковом корпусе прямоугольной формы и взрывозащищенном исполнении с видами взрывозащиты «искробезопасная электрическая цепь «ia», что дает возможность применения в подземных выработках шахт и их наземных строениях, опасных по рудничному газу и (или) горючей пыли, а также помещениях и наружных установка, где возможно образование взрывоопасных газовых сред подгрупп 11А, 11В, IIC, в соответствии маркировкой взрывозащиты.
На лицевой панели расположены жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель режимов работы и входные разъемы.
На задней панели приборов находятся отсек, закрытый съемной крышкой для установки элементов питания, и подставка для удобства работы с прибором в настольном положении.
Нанесение знака поверки на корпус прибора не предусмотрено конструкцией. Знак поверки наносится на свидетельство о поверке и (или) в паспорт прибора.
Место нанесения заводских (серийных) номеров - на боковой панели корпуса справа, для модификации ПЭП-01, на боковой панели снизу, для модификации ПЭП-02; способ нанесения - лазерная гравировка; формат цифровой код, состоящий из арабских цифр.

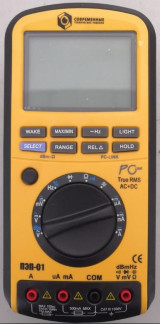

Общий вид приборов, место нанесения знака утверждения типа и наклейки для защиты от несанкционированного доступа представлен на рисунке 1.
Hz HOLD DUTY LIGHT
RANG REL
10A MAmA COM v'o’Jc1
VARNINC
O ELECTRICAL TEST LEAOSI 38ATTERYCO
12.5A/600V 0 0.63A/600V 0 >V X 6 SIZE AA
^31»
ПЭП-02
ПЭП-01
Рисунок 1 - Общий вид приборов, место нанесения знака утверждения типа (А) и наклейка для защиты от несанкционированного доступа (Б)
Отсутствует.
Таблица 1 - Функциональные характеристики
| Наименование характеристики | Значение для модификации | |
| ПЭП-01 | ПЭП-02 | |
| Измерение напряжения постоянного тока | Да | Да |
| Измерение напряжения переменного тока | Да | Да |
| Измерение силы постоянного тока | Да | Да |
| Измерение силы переменного тока | Да | Да |
| Измерение электрического сопротивления постоянному току | Да | Да |
| Измерение электрической емкости | Да | Да |
| Измерение частоты | Да | Да |
| Измерение температуры с помощью термопар | Нет | Да |
| Относительные измерения | Да | Да |
| Измерение мощности переменного тока в логарифмическом масштабе | Да | Нет |
| Измерение коэффициента заполнения (скважности) | Нет | Да |
| Проверка целостности цепи | Да | Да |
| Проверка диодов | Да | Да |
| Функция удержания показаний | Да | Да |
| Функция регистрации минимальных и максимальных значений | Да | Нет |
| Функция перехода в ждущий / непрерывный режим работы | Да | Да |
| Функция подсветки дисплея | Да | Да |
| Автоматический / ручной выбор диапазона измерения | Да | Да |
| Индикатор обратной полярности | Да | Да |
| Индикатор разряда батареи питания | Да | Да |
| Индикация перегрузки | Да | Да |
| Защита от перегрузки | Да | Нет |
| Метод измерений RMS | Нет | Да |
| Метод измерений True RMS | Да | Нет |
Таблица 2 - Метрологические характеристики приборов модификации ПЭП-01 в режиме измерений напряжения постоянного тока_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, мВ, В |
| 50,000 мВ | 0,001 мВ | ±(0,0003 U + 10 е.м.р.) |
| 500,00 мВ | 0,01 мВ | ±(0,0003 U + 8 е.м.р.) |
| 5,0000 В | 0,0001 В | |
| 50,000 В | 0,001 В | |
| 500,00 В | 0,01 В | |
| 1000,0 В | 0,1 В | |
| Примечание: U - измеренное значение напряжения постоянного тока, мВ, В | ||
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, мВ, В |
| 50,000 мВ | от 40 до 10 000 | 0,001 мВ | ±(0,005 U + 40 е.м.р.) |
| 500,00 мВ | 0,01 мВ | ||
| 5,0000 В | 0,0001 В | ||
| 50,000 В | 0,001 В | ||
| 500,00 В | 0,01 В | ||
| 1000,0 В | 0,1 В | ||
| Примечание: U - измеренное значение напряжения переменного тока, мВ, В | |||
Таблица 4 - Метрологические характеристики приборов модификации ПЭП-01 в режиме измерений силы постоянного тока
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, мкА, мА, А |
| 500,00 мкА | 0,01 мкА | ±(0,0015I + 15 е.м.р.) |
| 5000,0 мкА | 0,1 мкА | ±(0,0015I + 10 е.м.р.) |
| 50,000 мА | 0,001 мА | |
| 500,00 мА | 0,01 мА | |
| 5,0000 А | 0,0001 А | ±(0,005-! + 10 е.м.р.) |
| 10,000 А | 0,001 А | |
| Примечание: I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 5 - Метрологические характеристики приборов модификации ПЭП-01 в режиме измерений силы переменного тока__
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, мкА, мА, А |
| 500,00 мкА | от 40 до 10 000 | 0,01 мкА | ±(0,0075 I + 20 е.м.р.) |
| 5000,0 мкА | 0,1 мкА | ||
| 50,000 мА | 0,001 мА | ||
| 500,00 мА | 0,01 мА | ||
| 5,0000 А | 0,0001 А | ||
| 10,000 А | 0,001 А | ±(0,01I + 20 е.м.р.) | |
| Примечание: I - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 6 - Метрологические характеристики приборов модификации ПЭП-01 в режиме измерений электрического сопротивления постоянного тока_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, Ом, кОм, МОм |
| 500,00 Ом | 0,01 Ом | ±(0,001R + 10 е.м.р.) |
| 5,0000 кОм | 0,0001 кОм | ±(0,001R + 5 е.м.р.) |
| 50,000 кОм | 0,001 кОм | |
| 500,00 кОм | 0,01 кОм | |
| 5,0000 МОм | 0,0001 МОм | ±(0,001R + 10 е.м.р.) |
| 50,000 МОм | 0,001 МОм | ±(0,005 R + 10 е.м.р.) |
| Примечание: R - измеренное значение электрического сопротивления постоянного тока, Ом, кОм, МОм | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, нФ, мкФ |
| 50,00 нФ | 0,01 нФ | ±(0,01C + 5 е.м.р.) |
| 500,0 нФ | 0,1 нФ | |
| 5,000 мкФ | 0,001 мкФ | |
| 50,00 мкФ | 0,01 мкФ | |
| Примечание: C - измеренное значение электрической емкости, нФ, мкФ | ||
Таблица 8 - Метрологические характеристики приборов модификации ПЭП-01 в режиме измерений частоты_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, Гц, МГц |
| 5,000 Гц | 0,001 Гц | ±(0,00006 F + 4 е.м.р.) |
| 2,000 МГц | 0,001 МГц | |
| Примечание: F - измеренное значение частоты, Г | Гц, МГц | |
Таблица 9 - Метрологические характеристики приборов модификации ПЭП-02 в режиме измерений напряжения постоянного тока_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, мВ, В |
| 400,0 мВ | 0,1 мВ | ±(0,01 U + 10 е.м.р.) |
| 4,000 В | 0,001 В | ±(0,005-U + 3 е.м.р.) |
| 40,00 В | 0,01 В | |
| 400,0 В | 0,1 В | |
| 1000 В | 1 В | |
| Примечание: U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 10 - Метрологические характеристики приборов модификации ПЭП-02 в режиме измерений напряжения переменного тока_
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, мВ, В |
| 400,0 мВ | от 40 до 500 | 0,1 мВ | ±(0,03 U + 3 е.м.р.) |
| 4,000 В | 0,001 В | ±(0,01U + 3 е.м.р.) | |
| 40,00 В | 0,01 В | ||
| 400,0 В | 0,1 В | ||
| 700 В | 1 В | ||
| Примечание: U - измеренное значение напряжения переменного тока, мВ, В | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, мкА, мА, А |
| 400,0 мкА | 0,1 мкА | ±(0,015I + 3 е.м.р.) |
| 4000 мкА | 1 мкА | |
| 40,00 мА | 0,01 мА | |
| 400,0 мА | 0,1 мА | |
| 4,000 А | 0,001 А | ±(0,02 I + 5 е.м.р.) |
| 10,00 А | 0,01 А | |
| Примечание: I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 12 - Метрологические характеристики приборов модификации ПЭП-02 в режиме измерений силы переменного тока_
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, мкА, мА, А |
| 400,0 мкА | от 50 до 200 | 0,1 мкА | ±(0,018 • I + 5 е.м.р.) |
| 4000 мкА | 1 мкА | ||
| 40,00 мА | 0,01 мА | ||
| 400,0 мА | 0,1 мА | ||
| 4,000 А | 0,001 А | ||
| 10,00 А | 0,01 А | ±(0,03 I + 8 е.м.р.) | |
| Примечание: I - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 13 - Метрологические характеристики приборов модификации ПЭП-02 в режиме измерений электрического сопротивления постоянного тока_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, Ом, кОм, МОм |
| 400,0 Ом | 0,1 Ом | ±(0,005 R + 3 е.м.р.) |
| 4,000 кОм | 0,001 кОм | ±(0,005 R + 2 е.м.р.) |
| 40,00 кОм | 0,01 кОм | |
| 400,0 кОм | 0,1 кОм | |
| 4,000 МОм | 0,001 МОм | |
| 40,00 МОм | 0,01 МОм | ±(0,015R + 3 е.м.р.) |
| Примечание: R - измеренное значение электрического сопротивления постоянного тока, Ом, кОм, МОм | ||
Таблица 14 - Метрологические характеристики приборов модификации ПЭП-02 в режиме измерений электрической емкости_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, нФ, мкФ |
| 50,00 нФ | 0,01 нФ | ±(0,03C + 5 е.м.р.) |
| 500,0 нФ | 0,1 нФ | |
| 5,000 мкФ | 0,001 мкФ | |
| 50,00 мкФ | 0,01 мкФ | |
| 100,0 мкФ | 0,1 мкФ | |
| Примечание: C - измеренное значение электрической емкости, нФ, мкФ | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, Гц, кГц |
| 50,00 Гц | 0,01 Гц | ±(0,001F + 3 е.м.р.) |
| 500,0 Гц | 0,1 Гц | |
| 5,000 кГц | 0,001 кГц | |
| 50,00 кГц | 0,01 кГц | |
| 100,0 кГц | 0,1 кГц | |
| Примечание: F - измеренное значение частоты, Г | Гц, кГц | |
Таблица 1 6 - Метрологические характеристики приборов модификации ПЭП-02 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа К)_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.) | Пределы допускаемой основной абсолютной погрешности, °С |
| -55,0 °С | 0,1 °С | ±(0,09T + 2 е.м.р.) |
| 0,0 °С | 0,1 °С | |
| 400,0 °С | 0,1 °С | ±(0,02T + 3 е.м.р.) |
| 1000 °С | 1 °С | ±0,02T |
| Примечание: T - измеренное значение температуры, °С | ||
Таблица 17 - Основные технические характеристики приборов
| Наименование характеристики | Значение |
| 1 | 2 |
| ПЭП-01 | |
| Габаритные размеры без защитного чехла, ДХШ*В, мм, не более | 200x100x40 |
| Габаритные размеры с защитным чехлом, ДхШ*В, мм, не более | 260x180x65 |
| Масса, кг, не более 1) | 0,56 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -15 до +50 от 20 до 98 от 87,7 до 119,7 |
| Маркировка взрывозащиты | РО Ex ia I X/ 1Ex ia IIC T4 X |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP54 |
| Степень защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | III |
| Электрические параметры: - номинальное напряжение питания, В - тип элементов питания - количество элементов питания, шт. | 9 ААА 6 |
| Средний срок службы, лет, не менее | 5 |
| ПЭП-02 | |
| Габаритные размеры без защитного чехла, ДХШ*В, мм, не более | 180x85x45 |
| Габаритные размеры с защитным чехлом, ДхШ*В, мм, не более | 230x130x65 |
| 1 | 2 |
| Масса, кг, не более 1) | 0,36 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -15 до +50 от 15 до 98 |
| Маркировка взрывозащиты | РО Ex ia I X/ 1Ex ia IIC T4 X |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP54 |
| Степень защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | III |
| Электрические параметры: - номинальное напряжение питания, В - тип элементов питания - количество элементов питания, шт. | 9 6F22 1 |
| Средний срок службы, лет, не менее | 5 |
| 1)Масса прибора указана без учета веса чехла и измерительных щупов | |
наносится на переднюю панель приборов в виде наклейки или способом лазерной гравировки, а также на титульный лист руководства по эксплуатации типографским способом или способом штемплевания.
Комплектность приборов представлена в таблице 1 8.
Таблица 18 - Комплектность приборов
| Наименование | Тип | Количество |
| Прибор электроизмерительный портативный ПЭП (без элементов питания) | - | 1 шт. |
| Измерительный щуп | - | 2 шт. |
| Щуп типа «крокодил» | - | 2 шт. |
| Термопара (только для модификации ПЭП-02) | - | 1 шт. |
| Защитный чехол | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Комплект элементов питания | - | 1 комплект |
| Руководство по эксплуатации (для модификации ПЭП-01) | ПЭП 001.001.001.РЭ | 1 экз. |
| Руководство по эксплуатации (для модификации ПЭП-02) | ПЭП 001.002.001.РЭ | 1 экз. |
приведены в Руководстве по эксплуатации в разделе 8 «Описание конструкции и работа с прибором».
Нормативные документы, устанавливающие требования к приборам электроизмерительным портативным ПЭП
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Приказ Федерального агентства по техническому регулированию и метрологии от
29.05.2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц».
Приказ Федерального агентства по техническому регулированию и метрологии от
01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А».
Приказ Федерального агентства по техническому регулированию и метрологии от
14.05.2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от
1-10-1 до 1106 Гц».
Приказ Федерального агентства по техническому регулированию и метрологии от
30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ГОСТ 8.564-98 ГСИ. Государственная поверочная схема для средств измерений электрической емкости в диапазоне частот от 1 до 100 МГц.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТР ТС 012/2011 Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах.
ТУ 4221-003-26623744-2014 Портативные электроизмерительные приборы ПЭП. Технические условия.
| Зарегистрировано поверок | 37 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
