| Номер в госреестре | 84578-22 |
| Наименование СИ | Устройства визуально-акустические |
| Обозначение типа СИ | NL-camera |
| Изготовитель | Компания "Noiseless Acoustics Оу", Финляндия |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства визуально-акустические NL-camera (далее - NL-camera) предназначены для измерения уровня звукового давления акустического шума и визуализации излучения источников широкополосного акустического шума вызванных утечками, коронными или частичными разрядами и других источниками.
Принцип действия NL-camera основан на преобразовании звукового давления МЭМС-микрофонами в электрический сигнал с последующим преобразованием в цифровой сигнал и обработке для измерений уровня звукового давления и визуализации излучения источников акустического шума.
Конструктивно NL-camera состоит из микрофонной решётки (124 МЭМС-микрофона), блока обработки данных, цифровой видеокамеры, ЖК-дисплея, корпуса.
Информация о режиме работы NL-camera и результаты измерений отображаются на ЖК-дисплее. NL-camera позволяют измерять уровень звукового давления и накладывать на видеоизображение источника картину звукового поля с цветовой дифференциацией интенсивности.
Питание NL-camera осуществляется от аккумуляторных батарей различной емкости.
Серийный номер, идентифицирующий каждый экземпляр NL-camera, указывается на информационной наклейке на корпусе в формате буквенно-цифрового обозначения.
Нанесение знака поверки на NL-camera не предусмотрено.
Пломбирование NL-camera не предусмотрено.

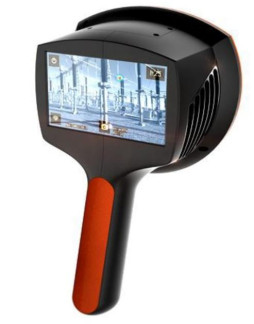

Общий вид NL-camera представлен на рисунке 1.
Рисунок 1 - Общий вид NL-camera
Для управления режимами работы NL-camera и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО).
Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция NL-camera исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования NL-camera.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 21H1 |
| Цифровой идентификатор ПО | - |
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон измерений уровня звукового давления акустического шума, дБ отн. 20 мкПа | от 42 до 78 |
| Рабочий диапазон частот при измерениях уровня звукового давления акустического шума, кГц | от 2 до 65 |
| Пределы допускаемой абсолютной погрешности измерений уровня звукового давления акустического шума в режиме «Выс», дБ | ±1,5 |
| Расстояние до источника акустического шума с максимальным габаритным размером не более 5 см, м | от 0,3 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| длина | 273 |
| ширина | 170 |
| глубина | 125 |
| Масса, кг, не более | 0,98 |
| Параметры электрического питания | |
| напряжение постоянного тока, В | от 12 до 15 |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от -20 до +50 |
| относительная влажность окружающего воздуха, %, не более | 90 |
| атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность NL-camera
| Наименование | Обозначение | Количество |
| У стройство визуально-акустическое | NL-camera | 1 шт. |
| Аккумуляторная батарея внешняя | - | 1 шт. |
| Кабель аккумуляторной батареи | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Сумка для переноски | - | 1 шт. |
| Пылевлагозащищенный смартфон | - | 1 шт.* |
| Дополнительная аккумуляторная батарея повышенной или средней ёмкости | - | 1 шт.* |
| Источник ультразвука (калибратор) | - | 1 шт.* |
| Взрывозащищенный корпус устройства (специальное исполнение) | - | 1 шт.* |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * Опция | ||
приведены в разделе 4 документа «Устройства визуально-акустические NL-camera. Руководство по эксплуатации».
Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Стандарт предприятия «Устройства визуально-акустические NL-camera»
| Зарегистрировано поверок | 44 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
