| Номер в госреестре | 84580-22 |
| Наименование СИ | Блоки регистрирующие измерительные стационарные |
| Обозначение типа СИ | (БРИС) |
| Изготовитель | Федеральное государственное унитарное предприятие Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук (ФГУП ЭЗАН). Московская область, г. Черноголовка |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки регистрирующие измерительные стационарные (БРИС) (далее по тексту - блоки) предназначены для регистрации и измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, активной мощности, электрического сопротивления постоянному току во время испытаний, контроля технического состояния, настройки и наладки электроприводной промышленной трубопроводной арматуры.
Принцип действия блоков заключается в преобразовании входных аналоговых сигналов с помощью АТ ЦП в цифровой код, последующей его математической обработке и сохранении результатов измерений во встроенной памяти или отображении на дисплее внешнего персонального компьютера (ПК).
Измерения могут осуществляться как трехфазных, так и однофазных электрических
цепях.
Блоки устанавливаются непосредственно в функциональные блоки управления электроприводной трубопроводной арматурой низковольтных комплектных устройств (НКУ). Монтаж блоков сводится к их подключению к ответному разъемному соединителю в функциональном блоке НКУ. При наличии напряжения питания блоки автоматически выполняют все необходимые подготовительные операции и переходят в режим нормальной эксплуатации (ожидание срабатывания электроприводного оборудования).
Блоки автоматически производят запись электрических параметров при срабатывании электроприводной арматуры в сторону открытия или закрытия. Записанные данные сохраняются в энергонезависимой памяти блоков. В качестве энергонезависимой памяти используется съёмная microSD флэш карта емкостью от 8 до 32 Гб. Данные из энергонезависимой памяти блоков могут передаваться непосредственно на ПК с помощью интерфейса Ethernet или на сервер сбора данных комплексной системы диагностирования трубопроводной арматуры (КСДА) в автоматическом режиме по локальной вычислительной сети (ЛВС) для последующих обработки и анализа с помощью специализированного программного обеспечения.
Основные узлы блоков: входные первичные преобразователи напряжения и тока, блок нормализации сигналов, АЦП, микропроцессор, схема измерений сопротивления обмоток статора и подводящих линий, устройство управления, запоминающее устройство, блок питания, схема интерфейсов.
Блоки выпускаются в четырех исполнениях:
КУНИ.468229.001 - для применения в РФ;
КУНИ.468229.001-01 - для применения в РФ без разъемного соединения в НКУ;
КУНИ.468229.001-02 - для поставок в другие государства;
КУНИ.468229.001-03 - для поставок в другие государства без разъёмного соединения в
НКУ.
Конструктивно блоки выполнены металлическом корпусе с оконном для визуального контроля состояния входных первичных преобразователей.
На передней панели размещены цветные индикаторы режимов работы блоков и разъем интерфейса USB.
На задней панели размещен разъем для подключения к измерительной сети, к сети питания и интерфейс Ethernet.

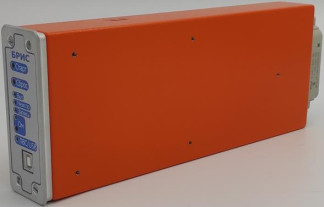

Общий вид блоков представлен на рисунках 1 - 4.
Пломбирование блоков регистрирующих измерительных стационарных (БРИС) не предусмотрено.
Нанесение знака поверки на блоки не предусмотрено.
Место нанесения заводских (серийных) номеров - на боковой панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - цифровой штрих-код.
Блоки работают под управлением встроенного программного обеспечения (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики блоков нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) блоков предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 100 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Число каналов измерений напряжения | 3 |
| Диапазон измерений напряжения постоянного тока, В | от -400 до +400 |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности измерений напряжения постоянного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности измерений напряжения постоянного тока от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, % | ±0,25 |
| Диапазон измерений напряжения переменного тока частотой 50 Гц, В | от 10 до 283 |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности измерений напряжения переменного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности измерений напряжения переменного тока от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, % | ±0,25 |
| Число каналов измерений силы тока | 3 |
| Диапазон измерений силы постоянного тока, А | от -20 до +20 |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности измерений силы постоянного тока, %: - в диапазоне от минус 20,000 до минус 10,000 А; - в диапазоне от минус 9,999 до минус 5,000 А; - в диапазоне от минус 4,999 до минус 0,050 А; - в диапазоне от 0,050 до 4,999 А; - в диапазоне от 5,000 до 9,999 А; - в диапазоне от 10,000 до 20,000 А | ±0,5 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности измерений силы постоянного тока от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, % | ±0,25 |
| Диапазон измерений силы переменного тока частотой 50 Гц, А | от 0,05 до 100 |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности измерений силы переменного тока, %: - в диапазоне от 0,050 до 4,999 А; - в диапазоне от 5,000 до 9,999 А; - в диапазоне от 10,000 до 19,999 А; - в диапазоне от 20,000 до 49,999 А; - в диапазоне от 50,000 до 100,000 А | ±0,5 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности измерений силы переменного тока от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, % | ±0,25 |
| Диапазон измерений суммарной трёхфазной активной мощности переменного тока частоты 50 Гц, кВт | от 0,005 до 15 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности измерений трехфазной активной мощности переменного тока частоты 50 Гц, %: - в диапазоне от 0,005 до 0,999 кВт; - в диапазоне от 1,000 до 1,999 кВт; - в диапазоне от 2,000 до 3,999 кВт; - в диапазоне от 4,000 до 15,000 кВт | ±2 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности измерений трехфазной активной мощности переменного тока частоты 50 Гц от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, % | ±1 |
| Число каналов измерений электрического сопротивления постоянному току | 3 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 0,2 до 250 |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности измерений электрического сопротивления постоянному току, %: - в диапазоне от 0,200 до 1,999 Ом; - в диапазоне от 2,000 до 19,999 Ом; - в диапазоне от 20,000 до 250,000 Ом | ±2 ±2 ±1 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности измерений электрического сопротивления постоянному току от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 24 |
| Габаритные размеры (длинахширинахвысота), мм: - исполнение КУНИ.468229.001 и КУНИ.468229.001-02 - исполнение КУНИ.468229.001-01 и КУНИ.468229.001-03 | 284x109x42 267x109x42 |
| Масса, кг, не более | 1,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до +60 до 80 при +25 °С от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 103 778 |
наносится на табличку технических данных на боковой панели корпуса типографским способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок регистрирующий измерительный стационарный (БРИС) (исполнение по заказу) | КУНИ.468229.001 ТУ | 1 шт. |
| Руководство по эксплуатации | КУНИ.468229.001 РЭ | 1 экз. 1) |
| Паспорт | КУНИ.468229.001 ПС | 1 экз. |
| Комплект монтажный частей в соответствие с заказом | - | 1 шт. |
| Примечание - 1) допускается поставлять один экземпляр на комплект блоков, поставляемый в один адрес | ||
приведены в руководстве по эксплуатации КУНИ.468229.001 РЭ в разделе 2 «Использование по назначению».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от
29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до
2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1-10"1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
КУНИ.468229.001 ТУ «Блок регистрирующий измерительный стационарный (БРИС). Технические условия»
