| Номер в госреестре | 84581-22 |
| Наименование СИ | Измерители мгновенных значений напряжения |
| Обозначение типа СИ | МДН8И-PXIe |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мгновенных значений напряжения МДН8И-РХТе (далее - измерители) предназначены для измерений мгновенных значений электрического напряжения.
Принцип действия измерителей заключается в усилении входного напряжения, его преобразовании в цифровой код аналого-цифровым преобразователем, и передаче цифрового кода в буферную память. Измерители имеют 8 изолированных каналов с гальванической развязкой.
Измерители используются в составе информационных измерительных систем совместно с модулем НМРХ1 АХТе-1 ФТКС.468260.186, шасси СН-14 РХТе ФТКС.469133.024, шасси СН-14 РХТе-РС ФТКС.469133.025, шасси РХТе-10 ФТКС.469133.026 и совместимыми модулями стандарта PXIe.
Измерители поддерживают работу в операционной системе Linux.
Измерители выполнены в виде модуля, устанавливаемого в слот шасси РХТе, они имеют конструкцию в виде платы, на которой закреплены лицевая панель с разъемами для присоединения сигнальных кабелей, и разъем интерфейса.
Питание измерителей осуществляется от шасси РХТе.

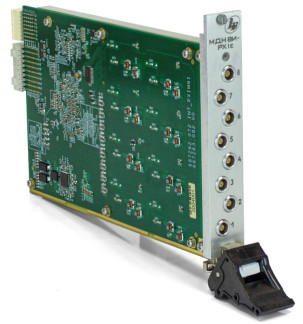

Общий вид измерителей показан на рисунке 1, пример установки измерителя в шасси CH-14 РХТе приведен на рисунке 2.
В конструкции измерителей отсутствуют элементы регулировки и подстройки, доступные пользователю, пломбирование измерителей не предусмотрено.
Обозначение измерителей нанесено гравировкой на лицевой панели модуля, заводской (серийный) номер измерителей в формате 7-ми цифр указан на плате модуля в виде самоклеющейся этикетки, ее место показано на рисунке 1.
Программное обеспечение (драйверы) «undaq_math», устанавливаемое на контроллер (компьютер) служит для управления режимами работы, его метрологически значимая часть предназначена для отображения, записи и хранения измеряемых значений напряжения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | undaq_math |
| Номер версии (идентификационный номер) | не ниже 1.0 |
Технические характеристикиМетрологические и основные технические характеристики представлены в таблицах 2, 3. Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Количество измерительных каналов | 8 |
| Диапазоны измерения мгновенных значений напряжения, В | ±0,1; ±0,2; ±1; ±2; ±10 |
| Дискретность измерения мгновенных значений напряжения, мкВ 1 | 10 |
| Минимальный период выборки, мкс | 1,6 |
| Ширина полосы пропускания измерительного канала по уровню -3 дБ, кГ ц | |
| период выборки 1,6 мкс | 240 ±5 |
| период выборки 3,2 мкс | 152 ±5 |
| период выборки 6,4 мкс | 76 ±5 |
| период выборки 12,8 мкс | 38 ±5 |
| Пределы допускаемой относительной основной погрешности измерения мгновенных значений напряжения, % 2,3) | |
| в диапазоне ±0,1 В | ±[0,06 + 0,05-(|UWUx| - 1)] |
| в диапазоне ±0,2 В | ±[0,05 + 0,03-(UWUx - 1)] |
| в диапазоне ±1 В | ±[0,05 + 0,02-(|UWUx| - 1)] |
| в диапазонах ±2 В; ±10 В | ±[0,04 + 0,02 (Ш/Ux - 1)] |
| Пределы допускаемой относительной дополнительной погрешности измерения напряжения при минимальном периоде выборки, % 2 | ±0,002-АТ/°С |
| Неравномерность амплитудно-частотной характеристики в полосе частот от 0 до 100 кГц, дБ, не более 3 | 0,1 |
| Наименование характеристики | Значение |
| Напряжение питания, В | 12 ±0,6 |
| Динамический ток потребления, А, не более | 2 |
| Напряжение гальванической развязки каналов, B, не менее | 200 |
| Сопротивление гальванической развязки каналов, МОм, не менее | 20 |
| Г абаритные размеры (длина х ширина х высота), мм | 214 х 131 х 20 |
| Масса, кг, не более | 0,41 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от 5 до 40 |
| относительная влажность при температуре 25 °С, %, не более | 80 |
| атмосферное давление, кПа | от 84,0 до 107 |
наносится на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование и обозначение | Обозначение | Количество |
| Измеритель мгновенных значений напряжения МДН8И-РХТе | ФТКС.468266.085 | 1 шт. |
| Компакт-диск с программным обеспечением | ФТКС.85001-01 | 1 шт. |
| Руководство по эксплуатации | ФТКС.468266.085РЭ | 1 экз. |
| Паспорт | ФТКС.468266.085ПС | 1 экз. |
| Кабель ТТТТТТВ | ФТКС.685621.038 | 1 шт.* |
| Кабель ШШВЭ | ФТКС.685621.531 | 1 шт.* |
| Кабель Т-МДН8И-РХТе | ФТКС.685624.501 | 1 шт.* |
| Фильтр | ФТКС.687420.145 | 1 шт.* |
| Устройство ИОН-M | ФТКС.687420.162 | 1 шт.* |
| * В соответствии с заказом поставки | ||
приведены в разделе 5 «Методики измерений» руководства по эксплуатации.
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 г. № 3457)
ГОСТ Р 52070-2003. Интерфейс магистральный последовательный системы электронных модулей. Общие требования
Измеритель мгновенных значений напряжения МДН8И-РХТе. Технические условия ФТКС.468266.085ТУ
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
