| Номер в госреестре | 84582-22 |
| Наименование СИ | Датчики грозы |
| Обозначение типа СИ | LS7002 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики грозы LS7002 (далее - датчики) предназначены для автоматических измерений расстояния и направления на источник электромагнитных импульсов (ЭМИ).
В процессе работы датчики образуют многопунктовую сеть (для работы сети требуется не менее 4 датчиков). Каждый датчик сети с учетом текущих навигационных параметров (своего местоположения) фиксирует время распространения ЭМИ, вычисляет расстояние и направление до источника ЭМИ. Полученные значения передаются от датчиков на сервер для обработки и отображения информации.
Основным источником ЭМИ являются молниевые разряды.
Конструктивно датчики состоят из антенного модуля, модуля GPS, и расположенных в герметичном боксе цифрового процессора, блока питания и устройства связи.
Антенный модуль и цифровой процессор устанавливаются на мачту при помощи кронштейна и соединяются специализированным кабелем. В цифровом процессоре происходит обработка сигналов, полученных от антенного модуля с последующей передачей на устройство связи и далее на сервер грозопеленгационной сети.
Общий вид датчиков грозы LS7002 представлен на рисунке 2.
Пломбирование датчиков от несанкционированной настройки и вмешательства в процесс измерений не производится, для защиты датчиков применяются замки, схема расположения замков представлена на рисунке 2.
Знак поверки наносится на свидетельство о поверки (при его оформлении) и/или в формуляр.
Серийный номер наносится на бокс в виде наклейки и представлен на рисунке 1.
VAISALA
VAISALA THUNDERSTORM LIGHTNING SENSOR LS7002
Voltage 48 V~
Current 2.0 A-Frequency___
Serial No. |_ R5318002 Date of Mfg. Q 12-2019
CONFORMS TO UL STD UL61010-1 CERTIFIED TO CAN/CSA STD C22.2 NO. 61010-1
ЖС€В£<§1СВв
Scheme
3075812
Assembled in USA
Рисунок 1 - Наклейка с серийным номером
4

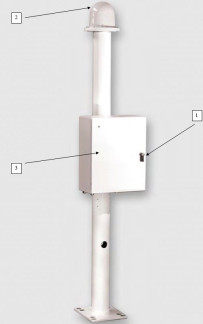

Рисунок 2 - Общий вид датчиков грозы LS7002
1 - замки, 2 - антенный модуль, модуль GPS, 3 - герметичный бокс
Датчики имеют встроенное программное обеспечение «TLS200» (далее- ПО). Встроенное ПО обеспечивает сбор, обработку и передачу результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TLS200 |
| Номер версии (идентификационный номер) ПО | не ниже 20000 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояния, км | от 1 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений расстояния, м | ±250 |
| Диапазон измерений направления на ЭМИ | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления на ЭМИ | ±1° |
| Диапазон показаний времени распространения ЭМИ, с | от 1-10-6 до 1-10-2 |
| Наименование характеристики | Значение |
| Минимальное количество датчиков, необходимое для работы многопунктовой сети, шт | 4 |
| Электрическое питание от сети переменного тока: -напряжение, В -частота, Гц | 100/240 ±10 % от 50 до 60 |
| Электрическое питание от сети постоянного тока: -напряжение, В | 48 |
| Потребляемая мощность: -при питании от сети переменного тока, ВА, не более -при питании от сети постоянного тока, Вт, не более | 125 48 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет, не менее | 10 |
| Габаритные размеры, мм, не более | Высота Длина Ширина |
| 2200 40 40 | |
| Масса, кг, не более | 37 |
| Условия эксплуатации: -температура воздуха, °С | от -40 до +55 |
наносится в виде наклейки на корпус датчика и типографским способом на формуляр. Комплектность средства измерений
Таблица 4 - Комплектность датчика
| Наименование | Обозначение | Кол-во |
| Датчик | LS7002 | 1 шт. |
| Формуляр | - | 1 экз. |
Приведены в формуляре «Датчики грозы LS7002», раздел 3.
Техническая документация изготовителя
