| Номер в госреестре | 84583-22 |
| Наименование СИ | Приборы радиационного и химического контроля |
| Обозначение типа СИ | БСХД-03 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Производственная Компания МИР" (ООО "НПК МИР"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы радиационного и химического контроля БСХД-03 (далее - приборы) предназначены для измерений объемной доли и массовой концентрации оксида углерода (СО), аммиака (NH3) и хлора (СЬ) в воздухе рабочей зоны и при аварийных ситуациях.
Принцип действия - электрохимический, основан на измерении силы тока, которая пропорциональна содержанию определяемого компонента в анализируемом воздухе.
Приборы представляют собой автоматические стационарные приборы непрерывного действия.
Конструктивно приборы выполнены в металлическом герметичном корпусе, запирающимся на замок. В корпусе размещены управляющая плата, блок питания с аккумулятором, герметичная камера с воздушным насосом, радиационный датчик и нагреватели, контролирующие температуру внутри прибора и в измерительной камере. Внутри камеры установлены электрохимические сенсоры на оксид углерода, аммиак и хлор. Анализируемый воздух через входной штуцер отбора пробы, расположенный в нижней части корпуса, поступает в герметичную камеру на электрохимические сенсоры. Сброс воздуха производится через выходной штуцер в нижней части корпуса.
Управление прибором производиться с помощью персонального компьютера или специализированных автоматизированных систем управления (АСУ) или иных промышленных вычислительных устройств, поддерживающих протоколы Ethernet и/или RS485 Modbus RTU, Modbus TCP, подключенных к прибору посредством соединительного кабеля через разъем RJ45 и/или RS485.
Приборы оснащены счетчиком Гейгера-Мюллера и чувствительным элементом зарина (C4H10FO2P), зомана (C7H16FO2P), иприта (C4H8CL2S), люизита (C2H2ASCL3) и Vх-газов, функционирующими в индикаторном режиме.
Способ отбора пробы - принудительный, за счет внутреннего побудителя расхода.
Приборы выпускаются в следующих модификациях:
- БСХД-03 - базовая модификация прибора;
- БСХД-03 ОКСИОН - комплектуется дополнительными воздушными фильтрами;
- БСХД-03 СМИС - комплектуется устройством забора пробы воздуха из вентиляционного короба;
- БСХД-03 ЕДДС - комплектуется GSM/GPRS модемом;
- БСХД-03 СЗИОНТ - комплектуется блоком питания 12-24 В постоянного тока для установки на транспортные средства;
- БСХД-03 АРКТИК - комплектуется аккумуляторной батареей ББП увеличенной ёмкости;
- БСХД-03 У - оборудован дополнительным разъёмом RS485 для подключения внешних датчиков сторонних производителей по протоколу Modbus RTU Master.
Результаты измерений выводятся:
- на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet и/или RS485 Modbus RTU, Modbus TCP;
- на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к прибору по беспроводному протоколу обмена данными Wi-Fi.
Серийные номера приборов наносятся на маркировочную табличку, расположенную на крышке корпуса типографским способом.
Пломбирование корпуса не предусмотрено, приборы имеют электронную защиту от несанкционировванного доступа. Каждое открытие корпуса специальным ключом фиксируется в памяти ПО.

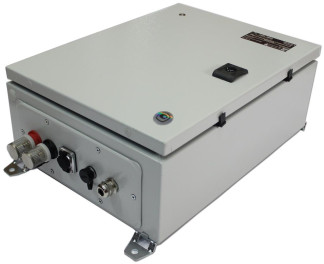

Общий вид прибора представлены на рисунке 1.
Нанесение знака поверки на корпус приборов не предусмотрено.
Приборы имеют встроенное программное обеспечение (ПО). ПО осуществляет функции:
- расчет содержания определяемого компонента;
- передачу результатов измерений по интерфейсам связи;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- отображения результатов измерения и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;
- электронная защита от несанкционированного доступа внутрь корпуса прибора;
- контроль внешней связи Ethernet, Wi-Fi.
Влияние встроенного ПО учтено при нормировании метрологических характеристик приборов.
Приборы имеют защиту встроенного программного обеспечения от преднамеренных
или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
_Таблица 1 - Идентификационные данные ПО_
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | WEB Interface БСХД-03 | |
| Номер версии (идентификационный номер) ПО 1 | 4.0.1 | |
| Цифровой идентификатор ПО 2) | 7a5ff606bded48f3569f896b4a014c36 | |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | |
| 1) Номер версии ПО должен быть не ниже указанного 2) Значения контрольной суммы, указанной в таблице, указанной версии. | в таблице. относится только к файлам ПО | |
Таблица 2 - Основные метрологические характеристики
| Определяемый компонент (Измерительный канал) | Диапазон показаний объемной доли, млн-1 | Диапазон измерений | Пределы допускаемой основной погрешности, % | Назначение | ||
| объемной доли, млн-1 | массовой концентрации, мг/м3 1) | приве денной | относи тельной | |||
| Оксид углерода (СО) | от 0 до 500 | от 0 до 20 включ. св. 20 до 350 | от 0 до 23 включ. св. 23 до 400 | ±15 | ±15 | Контроль ПДК и при аварийных ситуациях |
| Аммиак (NH3) | от 0 до 100 | от 0 до 30 включ. св. 30 до 100 | от 0 до 20 включ. св. 20 до 70 | ±15 | ±15 | |
| Хлор (СЬ) | от 0 до 20 | от 0 до 2 включ. св. 2 до 20 | от 0 до 6 включ. св. 6 до 60 | ±15 | ±15 | При аварийных ситуациях |
| 1) Пересчет значений объемной доли Х в млн-1 в массовую концентрацию С, мг/м3, проводят по формуле: C = X М/Vm, где М - молярная масса компонента, г/моль, Vm - молярный объем равный 24,04 дм3/моль при условиях 20 оС и 101,3 кПа для воздуха рабочей зоны. | ||||||
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности | ±1,6 |
| Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов с содержанием не более 0,5 ПДК, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности | ±0,5 |
| Предел допускаемого времени установления выходного сигнала (Т0,9), с | 180 |
| Время прогрева, мин, не более | 6 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - диапазон атмосферного давления, кПа | от +15 до +25 от 0 до 80 от 98 до 104,6 |
Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности приборов в условиях эксплуатации при контроле ПДК в воздухе рабочей зоны в соответствии с Постановлением Правительства Российской Федерации № 1847 от 16.11.2020 г п. 4.43 _
| Определяемый компонент (Измерительный канал) | Диапазон показаний объемной доли, млн-1 | Диапазон измерений | Пределы допускаемой погрешности в условиях эксплуатации, % | ||
| объемной доли, млн-1 | массовой концентрации, мг/м3 1) | приведенной | относительной | ||
| Оксид углерода (СО) | от 0 до 500 | от 0 до 20 включ. св. 20 до 350 | от 0 до 23 включ. св. 23 до 400 | ±33 | ±33 |
| Аммиак (NH3) | от 0 до 100 | от 0 до 30 включ. св. 30 до 100 | от 0 до 20 включ. св. 20 до 70 | ±33 | ±33 |
| 1) Пересчет значений объемной доли Х в млн-1 в массовую концентрацию С, мг/м3, проводят по формуле: C = X М/Vm, где М - молярная масса компонента, г/моль, Vm - молярный объем равный 24,04 дм3/моль при условиях (20 оС и 101,3 кПа) для воздуха рабочей зоны. | |||||
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 210 до 245 |
| Габаритные размеры, мм, не более: - ширина - высота - глубина | 300 400 150 |
| Масса, кг, не более | 10 |
| Потребляемая мощность, ВА, не более | 250 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 24000 |
| Условия эксплуатации: - диапазон температуры окружающей среды, оС - относительная влажность окружающей среды, % - диапазон атмосферного давления, кПа | от -60 до +40 от 0 до 98 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским методом и на правый нижний угол крышки корпуса в виде голографической наклейки, как показано на рисунке 1 .
Таблица 6 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор радиационного и химического контроля БСХД-03 | ТФВП.413411.007 | 1 шт. |
| Ключ открывания дверцы прибора | - | 1 шт. |
| Ключ гаечный торцевой с набором бит в ручке ключа для демонтажа прибора из транспортировочной тары | - | 1 шт. |
| Разъем RS-485 | - | 1 шт. |
| Разъем RJ45 | - | 1 шт. |
| Паспорт | ТФВП.413411.007 ПС | 1 экз. |
| Руководство по эксплуатации | ТФВП.413411.007 РЭ | 1 экз. |
| Ящик для хранения и транспортировки прибора | - | 1 шт. |
приведены в разделе 2 «Устройство и работа изделия» документа ТФВП.413411.007 РЭ «Приборы радиационного и химического контроля БСХД-03. Руководство по эксплуатации».
Постановление Правительства Российской Федерации № 1847 от 16.11.2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. п. 4.43
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ТФВП.413411.007 ТУ «Приборы радиационного и химического контроля БСХД-03. Технические условия»
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
