| Номер в госреестре | 84584-22 |
| Наименование СИ | Системы ветроизмерительные |
| Обозначение типа СИ | WAC155 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы ветроизмерительные WAC155 (далее - системы WAC155) предназначены для измерений скорости и направления воздушного потока.
Системы WAC155 имеют независимые измерительные каналы скорости и направления воздушного потока.
Принцип действия систем WAC155 при измерении скорости воздушного потока основан на преобразовании частоты вращения вала с чувствительными элементами (чашками) преобразователей скорости воздушного потока WAA151/252 (далее -преобразователей WAA151/252) в частоту электрических импульсов и дальнейшего преобразования частоты электрических импульсов в скорость воздушного потока при помощи преобразователей параметров ветра цифровых WAC155 (далее - преобразователей WAC155) по алгоритму производителя.
Принцип действия систем WAC155 при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки преобразователями направления воздушного потока WAV151/252 (далее - преобразователями WAV151/252) в электрические импульсы с помощью оптического кодового диска (в код Грея) и дальнейшем преобразовании кода Грея в направление воздушного потока при помощи преобразователей WAC155.
Системы WAC155 состоят из автономных блоков: преобразователя WAC155, первичных измерительных преобразователей WAA151/252 и WAV151/252.
Преобразователи WAA151/252 состоят из корпуса, чашек, вала и оптоэлектронной пары. Преобразователи WAV151/252 состоят из корпуса, флюгарки, вала и оптического кодового диска. Преобразователи WAC155 состоят из микроконтроллера с программным обеспечением, платы питания и платы подключения датчиков, которые помещены в бокс.
Конструктивно системы WAC155 представляют собой траверсу, на середине которой расположен преобразователь WAC155. На концах траверсы расположены фланцы с установленными на них первичными преобразователями WAA151/252 и WAV151/252.
Преобразователи WAA151/252 выполнены в едином корпусе. Приемником воздушного потока являются чашки, которые крепятся в верхней части корпуса. Чашки представляют собой три конических чашечки, обращенных выпуклыми поверхностями в одну сторону.
Преобразователи WAV151/252 выполнены в едином корпусе. Приемником направления воздушного потока является флюгарка, на оси которой размещены уравновешивающий груз и пластина.
В преобразователях WAA151 обеспечивается обогрев оси вала, в преобразователях WAA252 обогревается ось вала и чашечки. В преобразователях WAV151 обеспечивается обогрев оси вала, в преобразователях WAV252 обогревается ось вала и флюгарка. Нагревательный элемент автоматически включается при температуре ниже 4 °С.
Знак поверки, при необходимости, наносится на свидетельство о поверке и/или в формуляр.
Серийный номер систем WAC155 наносится в виде наклейки на корпус преобразователя WAC155.

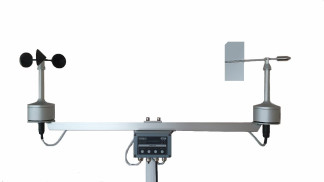

Общий вид систем WAC155 представлен на рисунке 1.
Пломбирование систем WAC155 не предусмотрено.
Системы WAC155 имеют встроенное программное обеспечение (ПО), которое обеспечивает сбор, преобразование, обработку и передачу результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Wac155.hex |
| Номер версии (идентификационный номер) ПО | не ниже 2.2.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 0,5 до 60 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,4+0,035 V*) |
| Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±3° |
| V* - измеренная скорость воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Напряжение питания от источника постоянного тока, В | от 9 до 31,5 | |||
| Потребляемая мощность, Вт, не более | 72 | |||
| Средняя наработка на отказ, ч | 8000 | |||
| Средний срок службы, лет | 8 | |||
| Габаритные размеры, мм, не более: Преобразователь WAC155 Преобразователь WAA151 Преобразователь WAA252 Преобразователь WAV 151 Преобразователь WAV252 | Длина | Ширина | Высота | Диаметр |
| 127 | 82 | 58 | - | |
| - | - | 240 | 90 | |
| - | - | 264 | 90 | |
| - | - | 300 | 90 | |
| - | - | 355 | 90 | |
| Масса, кг, не более: Преобразователь WAC155 Преобразователь WAA151 Преобразователь WAA252 Преобразователь WAV 151 Преобразователь WAV252 | 5 7 0 6 0 ОО VO 00 1 0, 0, 0, 0, | |||
| Условия эксплуатации: - температура воздуха, при использовании преобразователя WAA151 и преобразователя WAV151, °С - температура воздуха, при использовании преобразователя WAA252 и преобразователя WAV252, °С - относительная влажность воздуха, % - атмосферное давление, гПа | от -50 до +55 от -55 до +55 от 0 до 100 от 600 до 1080 | |||
наносится на титульный лист формуляра и на корпус преобразователя параметров ветра цифрового WAC155 в виде голографической наклейки.
Таблица 4 - Комплектность систем WAC155
| Наименование | Обозначение | Количество |
| Система ветроизмерительная | WAC155 | 1 шт. |
| Формуляр* | WAC155FORU-B | 1 экз. |
| * состав системы указывается в формуляре | ||
приведены в приложениях 21, 22, 23 формуляра.
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019
Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 9 «Измерения при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды»
