| Номер в госреестре | 84590-22 |
| Наименование СИ | Измерители яркости фона |
| Обозначение типа СИ | "Пеленг СЛ-02" |
| Изготовитель | Открытое акционерное общество "Пеленг" (ОАО "Пеленг"), Республика Беларусь |
| Год регистрации | 2022 |
| Срок свидетельства | 30.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители яркости фона «Пеленг СЛ-2» (далее - приборы) предназначены для измерения яркости фона при определении видимости в составе автоматизированных аэродромных метеостанций или автономно.
Область применения - метеорология, климатология, авиация.
Прибор состоит из блока оптического и блока питания. Принцип действия прибора основан на преобразовании лучистого потока измеряемого фона в электрический сигнал. Лучистый поток измеряемого фона проходит через защитное стекло блока оптического, собирается линзами объектива и направляется в виде равномерно освещенного пятна на фотодиод платы предварительного преобразования, где преобразуется в фототок. Ток фотодиода преобразуется в эквивалентный цифровой код, который передается на узел обработки информации. В узле обработки информации цифровой код пересчитывается в величину яркости (кд/м2), отображающуюся на индикаторе. Величина яркости в узле обработки информации преобразуется в сигналы стандартов RS232 и V.23 (модем), которые передаются через плату блока питания на приемное устройство по интерфейсу RS232 или линии модема.
Внешний вид прибора приведен на рисунке 1.
Схема пломбирования прибора от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.

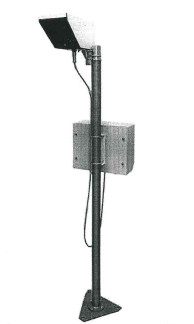

Рисунок 1 - Внешний вид измерителя яркости фона «Пеленг СЛ-2»
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик приборов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Обозначение прибора | Наименование внешнего ПО | Номер версии ПО |
| Пеленг СЛ-02 | Peleng Meteo | 2.5.1.2 |
| Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений | ||
Основные технические и метрологические характеристики приборов приведены в таблице 2.
| Наименование характеристики | Значение |
| Диапазон измерений яркости фона, кд/м2 | от 10 до 20000 |
| Пределы допускаемой относительной погрешности прибора при измерении яркости фона, % | ±15 |
| Период обновления данных, с, не более | 15 ± 1 |
| Выходной интерфейс | модем, RS 232 |
| Диапазон напряжений питания от однофазной сети переменного тока с частотой (50±1) Гц, В | от 198 до 253 |
| Потребляемая мощность, Вт, не более | 30 |
| Диапазон рабочих температур при эксплуатации, °С | от минус 50 до плюс 50 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 53 |
| Габаритные размеры, мм, не более: | |
| - блока оптического | 195x128x122 |
| - блока питания | 302x226x155 |
| - колонка | 1400x220x250 |
| Масса, кг, не более: | |
| - блока оптического | 3 |
| - блока питания | 5 |
| - колонка | 16 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, не менее | 8 лет |
Знак утверждения типа наносится на табличку прибора фотохимическим методом и руководство по эксплуатации типографским способом.
Комплект поставки прибора указана в таблице 3.
Таблица 3
| Обозначение | Наименование | Количе испо; 6253.00 | ?ство на 1нение .00.000-* |
| - | 01 | ||
| 1 | 2 | 3 | 4 |
| 6253.01.00.000 | БО | 1 | 1 |
| 6253.00.00.010 | Кожух | 1 | 1 |
| 6440.03.00.000 | БП | 1 | |
| 6440.05.00.820 | Кожух | 1 | |
| 6440.09.00.000 | Коробка распределительная | 1 | |
| 6253.01.03.000 | Колонка с основанием | 1 | 1 |
| 1530.100230519. 6253-01 | ПО «PelengMeteo» | 1* | 1* |
| 6435.08.02.000 | Блок сопряжения | 35 1* , ■■- |
| родолжение таблицы 3 | |||
| 1 | 2 | 3 | 4 |
| 6253.05.00.000 | Комплект монтажных частей | 1 | 1 |
| 6253.06.00.000 | Комплект запасных частей, инструмента и принадлежностей | 1 | 1 |
| 6253.00.00.000РЭ | Руководство по эксплуатации | 1 | 1 |
| МРБ МП. 1908-2009 | Методика поверки | 1 | 1 |
| 6435.08.02.000 ПС | Блок сопряжения. Паспорт | 1* | 1* |
| * - Наличие уточняется договором поставки | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230519.182-2009 Измеритель яркости фона «Пеленг СЛ-02».
МРБ МП. 1908-2009 Измеритель яркости фона «Пеленг СЛ-02». Методика поверки.
Измерители яркости фона «Пеленг СЛ-02» соответствуют требованиям технических условий ТУ BY 100230519.182-2009, требованиям ТР ТС 004/2011, ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР004 003 44402, декларация действительна по 12.01.2026).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 378-98-13 Аттестат аккредитации № BY/112 1.0025
ИЗГОТОВИТЕЛЬ
ОАО «Пеленг»
220114, г. Минск, ул. Макаенка, 25.
Тел./ факс: +375 17 389 11 00 +375 17 389 11 24 e-mail: info@peleng.by
Заместитель генерального директора - \Л
начальник НКУ «НП» ОАО «Пеленг» \1/ В.И. Беляковский
"У 2021 г.
Начальник научно-исследовательского А ^—"у Д.М. Каминский центра испытаний средств измерений fj^r /
и техники V / «_»_2021 г.
ПРИЛОЖЕНИЕ А
(обязательное)
Рисунок А. 1 - Места пломбирования и нанесения знака поверки
