| Номер в госреестре | 84594-22 |
| Наименование СИ | Весы |
| Обозначение типа СИ | ВСПМ |
| Изготовитель | Акционерное общество "Весоизмерительная компания "ТЕНЗО-М" (АО "Весоизмерительная компания "ТЕНЗО-М"), Московская область, г.о. Люберцы, дп. Красково |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы ВСПМ (далее - весы) предназначены для измерений массы нетто жидкостей при поверке, калибровке и градуировке мерников металлических IMS, OGS Baltia (далее -мерники) методом косвенных измерений согласно Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной Приказом № 256 от 07 февраля 2018 г.
Принцип действия весов основан на преобразовании деформации упругих элементов трехкомпонентных тензодатчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза.
Тензодатчики имеют три канала измерения:
- основной измерительный канал;
- канал с повышенной чувствительностью к паразитному моменту в продольном направлении (канал продольного перекоса);
- канал, измеряющий поперечный паразитный момент (канал поперечного перекоса). Электрические сигналы с каналов тензодатчиков поступают на соответствующий вход
девятиканального преобразователя нормирующего, где обрабатываются и преобразуются в цифровой выходной код. Цифровые коды каждого канала измерения по интерфейсу поступают в промышленный терминал, где обрабатываются и преобразуются в результат взвешивания в единицах измерения массы.
Конструктивно весы состоят из рамы, грузоприемной платформы (далее - платформа), комплекта специальных трехкомпонентных тензодатчиков с узлами встройки (далее - тензодатчики), преобразователя нормирующего ПН-9010 (далее - преобразователь), терминала промышленного ТП-024 (далее - терминал).
К данному типу средств измерений относятся модификации ВСПМ-500М и ВСПМ-1000, которые отличаются метрологическими характеристиками, габаритными размерами и имеют по четыре интервала взвешивания массы нетто, соответствующие определенному номинальному значению вместимости мерников.
В весах ВСПМ-1000 реализованы два режима измерений: Режим 1 «500 литров» и «1000 литров», Режим 2 «400 литров» и «800 литров». Режим 1 и Режим 2 включают в себя по два программных режима: «440-560», «940-1060» и «360-440», «740-860» соответственно. Режимы позволяют проводить измерения в интервалах взвешивания массы нетто, указанных в таблице 2.
В комплекте с весами применяются имитаторы тарной нагрузки специальные с комплектом доборов массы (далее - имитаторы нагрузки) «500 кг» и «1000 кг» соответственно. Имитаторы нагрузки применяются для выборки массы тары при определении метрологических характеристик весов. Массогабаритные параметры имитаторов нагрузки, снаряженных соответствующим образом (масса, диаметр расположения ног-опор), соответствуют параметрам мерников металлических IMS, OGSB Baltia.
Весы снабжены интерфейсом связи USB.

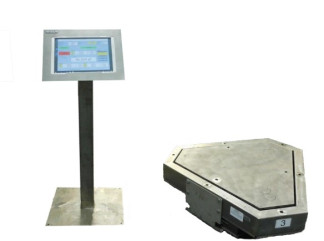

Общий вид весов и имитаторов нагрузки «500 кг» и «1000 кг» представлен на рисунках 1-4.
О
Рисунок 3 - Общий вид имитатора нагрузки на 500 кг
Для контроля и защиты измеренных параметров используется электронное клеймо, представляющее собой случайно генерируемое число, которое автоматически обновляется после входа в сервисный режим для внесения корректирующих данных. Цифровой идентификатор электронного клейма отображается на дисплее терминала во вкладке «Параметры весов» меню «Настройка» или в меню «Статистика» после запуска программы.
Заводской номер, буквенно-цифровое обозначение варианта исполнения весов, максимальная нагрузка, цена деления, условия эксплуатации, год выпуска и знак утверждения типа приведены на маркировочной табличке, расположенной на платформе весов. Пример маркировки весов приведен на рисунках 5-6. Место нанесения знака поверки обозначено на рисунке 7.
Зав,№ [124 " Год выпуска 2019г Максимальная нагрузка (Мах) 500 кг Действительная цена деления (d) 0,001 кг Т=+15....+25,С U= 220В f=50T4
Рисунок 5 - Пример маркировки весов ВСПМ-500М
JaB.JV? 0(11 Год выпуска 2014г
Максимальная нагрузка (Мах) 1060 кг Действительная цена деления (d) 0,005/0,01 кг T=+1S....+25"C U= 220В f=5GTq
Рисунок 6 - Пример маркировки весов ВСПМ-1000
Программное обеспечение (далее - ПО) весов реализовано в терминале и является встроенным. ПО выполняет функции по сбору, передаче, обработке, представлению и хранению измерительной информации.
Идентификация ПО осуществляется путем просмотра номера версии и цифрового идентификатора электронного клейма в меню «Справка» после запуска ПО.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, вход в меню изменения метрологически значимых параметров ПО защищен цифровым паролем.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение для весов | |
| ВСПМ-500М | ВСПМ-1000 | |
| Идентификационное наименование ПО | ВСПМ | |
| Номер версии (идентификационный номер) ПО* | 1.3 | 1.1 |
| Цифровой идентификатор ПО | 16АА8049 | 8DC87AB7 |
| * Номер версии (идентификационный номер) ПО не ниже указанного. | ||
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение характеристики для весов | |
| ВСПМ-500М | ВСПМ-1000 | |
| Максимальная нагрузка, Мах, кг | 500 | 1060 |
| Предельная нагрузка весов, Lim, кг | 900 | 1500 |
| от 120 до 160 | от 360 до 440 включ. | |
| Интервалы взвешивания массы нетто, кг | от 180 до 220 | св. 440 до 560 |
| от 240 до 300 | от 740 до 860 | |
| от 320 до 400 | от 940 до 1060 | |
| Действительная цена деления в | ||
| интервале взвешивания, d, г, | ||
| в интервалах взвешивания: | ||
| - от 120 до 160 | 1 | - |
| - от 180 до 220 | 1 | - |
| - от 240 до 300 | 1 | - |
| - от 320 до 400 | 1 | |
| - от 360 до 440 включ. | - | 5 |
| - св. 440 до 560 | - | 5 |
| - от 740 до 860 | - | 10 |
| - от 940 до 1060 | - | 10 |
| Диапазон выборки массы тары, г | от 0 до Max | |
| Пределы допускаемой относительной | ||
| погрешности весов в интервалах | ±0,005 | ±0,005 |
| взвешивания, % | ||
| Повторяемость (размах) показаний, г, | ||
| в интервалах взвешивания | ||
| - от 120 до 160 | 5 | - |
| - от 180 до 220 | 9 | - |
| - от 240 до 300 | 12 | - |
| - от 320 до 400 | 16 | - |
| - от 360 до 440 включ. | - | 20 |
| - св. 440 до 560 | - | 40 |
| - от 740 до 860 | - | 25 |
| - от 940 до 1060 | - | 50 |
| Наименование характеристики | Значение характеристики для весов | |
| ВСПМ-500М | ВСПМ-1000 | |
| Время прогрева весов до рабочего состояния, мин, не менее | 30 | |
| Габаритные размеры грузоприемной платформы (ширина; глубина), мм, не более | 870;754 | 1635;1931 |
| Габаритные размеры весов (ширина; глубина; высота), мм, не более | 1030;900;360 | 1635;1931;250 |
| Габаритные размеры имитатора нагрузки без доборов массы «500 кг» (длина; ширина; высота), мм, не более | 786;714; 188 | |
| Габаритные размеры имитатора нагрузки без доборов массы «1000 кг» (длина; ширина; высота), мм, не более | 1410;1230;220 | |
| Масса весов в сборе с тензодатчиками и установленной на них грузоприемной платформой, кг, не более | 150 | 250 |
| Масса имитатора мерника «500 кг» (в сборе с ногами-опорами и рым-болтами без доборов массы), кг, не более | 65,01 | |
| Масса имитатора мерника «1000 кг» (в сборе с ногами-опорами и рым-болтами без доборов массы), кг, не более | 160 | |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; - изменение температуры окружающего воздуха, °С в час, не более; - диапазон относительной влажности воздуха, % | от +15 до +25 0,5 от 30 до 80 | |
| Параметры электрического питания: - входное напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49 до 51 | |
| Потребляемая мощность, ВА, не более | 90 | |
| Средний срок службы весов, лет | 10 | 8 |
| Значение вероятности безотказной работы за 2000 часов | 0,92 | |
наносится типографским способом на титульные листы Паспорта и Руководства по эксплуатации весов и термосублимационным способом на маркировочную табличку.
Таблица 4 - Комплектность весов ВСПМ-500М
| Наименование | Обозначение | Количество |
| Весы | ВСПМ-500М, зав. № 024 | 1 шт. |
| Терминал промышленный | ТП-024, зав. № 242 | 1 шт. |
| Имитатор тарной нагрузки специальный с комплектом доборов массы «500 кг» | Э03.00.2324 | 1 шт. |
| Руководство по эксплуатации. Весы ВСПМ-500М | 1 экз. | |
| Паспорт. Весы ВСПМ-500М | - | 1 экз. |
| Наименование | Обозначение | Количество |
| Весы | ВСПМ-1000, зав. № 001 | 1 шт. |
| Терминал промышленный | ТП-024, зав. № 200 | 1 шт. |
| Имитатор тарной нагрузки специальный с комплектом доборов массы «1000 кг» | ТЖКФ 404497.1509 | 1 шт. |
| Руководство по эксплуатации. Весы ВСПМ-1000 | ТЖКФ 404497.1541 РЭ | 1 экз. |
| Паспорт. Весы ВСПМ-1000 | ТЖКФ 404497.1541 ПС | 1 экз. |
приведены в разделе 2.4 «Проведение измерений» Руководства по эксплуатации «Весы ВСПМ-500М» и в разделе 2.4 «Проведение измерений» Руководства по эксплуатации «Весы ВСПМ-1000»
Нормативные документы, устанавливающие требования к весам ВСПМ
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта № 256 от 07 февраля 2018 г.
