Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R), 84595-22

84595-22
Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), частоты периодических сигналов, а также для измерений давления и воспроизведения температуры.
Карточка СИ
Номер в госреестре 84595-22
Наименование СИ Калибраторы многофункциональные и коммуникаторы со встроенным термостатом
Обозначение типа СИ Beamex MC6-T (-R)
Изготовитель Компания "Beamex Oy AB", Финляндия
Год регистрации 2022
Срок свидетельства 18.02.2027
МПИ (интервал между поверками) 2 года, для модуля измерений давления - 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), частоты периодических сигналов, а также для измерений давления и воспроизведения температуры.

Описание

Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R) (далее - калибраторы) предназначены для поставок в Российскую Федерацию, а также другие страны СНГ, и имеют специальное исполнение (-R).

Калибраторы выполняются в различных модификациях:

-    MC6-T150 (-R) имеет две зоны нагрева и охлаждения для оптимального контроля температуры;

-    MC6-T660 (-R) имеет трехзонный термостат с раздельным регулированием каждой

зоны.

Калибраторы применяются в качестве эталона или рабочего средства измерений при поверке (калибровке) и испытаниях в лабораторных и полевых условиях:

-    электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения (В, мВ) и силы постоянного тока (мА), сопротивления, частоты периодических сигналов, количества импульсов, а также различных преобразователей с цифровыми выходными сигналами по протоколам HART, Foundation Fieldbus H1, Profibus PA;

-    приборов для измерения давления - датчиков давления с аналоговым и цифровым выходным сигналом, манометров, электропневматических и пневмоэлектрических преобразователей давления, а также различных реле;

-    преобразователей сигналов термоэлектрических преобразователей и термопреобразователей сопротивления;

-    средств измерения температуры погружного типа;

-    для воспроизведения и поддержания заданной температуры.

По конструктивному исполнению калибраторы являются переносными приборами с питанием от сети либо - кроме воспроизведения температуры и измерений по каналу R3 - от батареи аккумуляторов. На передней панели калибраторов расположен жидкокристаллический сенсорный цветной дисплей и клавиатура. На дисплее отображаются результаты измерений/воспроизведений, сведения о режиме работы калибратора, а также виртуальные кнопки для управления режимами калибратора. Каналы измерения (IN) и воспроизведения (OUT) сигналов силы и напряжения постоянного тока гальванически развязаны. Калибраторы имеют встроенный источник постоянного напряжения 24 В для питания токовой петли. Возможно подключение калибратора к персональному компьютеру через интерфейс USB. Режим коммуникатора предназначен для обмена данными между калибратором и СИ, которые поддерживают протокол(ы) полевых шин: HART, FOUNDATION Fieldbus H1 или Profibus РА.

Калибраторы имеют три независимых канала (R1, R2, R3) для измерений сопротивления (сигналов термопреобразователей сопротивления) и два независимых канала (TC1, TC2) для измерения низкого напряжения (сигналов термоэлектрических преобразователей).

С помощью высокоточных внутренних и/или внешних модулей измерений давления калибраторы могут измерять значения избыточного, абсолютного давления или разности давлений.

Встроенный в MC6 -T (-R) сухоблочный термостат позволяет задавать и поддерживать температуру с известной точностью, а встроенные каналы измерения - измерять выходной сигнал внешнего термопреобразователя сопротивления повышенной точности и/или калибруемого средства измерения.

Калибраторы могут использоваться в комплекте с внешними термопреобразователями сопротивления повышенной точности (далее - ТС) с индивидуальной градуировкой (с коэффициентами МТШ-90 (для RPRT) или Каллендара-Ван Дюзена (для IPRT).

Внешние термопреобразователи сопротивления повышенной точности изготавливаются следующих моделей: IPRT-300, RPRT-420-300, RPRT-420-230A, RPRT-660-300, RPRT-660-230A. Модели ТС различаются по метрологическим и техническим характеристикам и состоят из платинового чувствительного элемента (далее - ЧЭ), помещенного в тонкостенную защитную трубку из нержавеющей стали, и соединительного кабеля с разъемом. Схема соединения внутренних проводников ТС с ЧЭ - 4-х проводная.

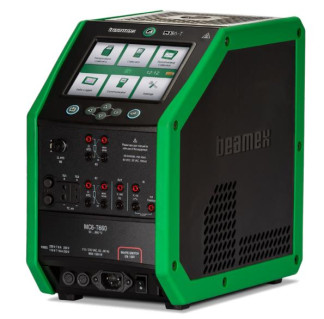

Фотографии общего вида калибраторов, места нанесения знака поверки и заводского (серийного) номера представлены на рисунке 1.

Общий вид внешних термопреобразователей сопротивления повышенной точности представлен на рисунках 2 -4. Заводской (серийный) номер ТС наносится в виде гравировки на защитную трубку ТС или на бирку, прикреплённую к соединительному кабелю ТС.

Пломбирование калибраторов не предусмотрено.

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) зашито в микропроцессоре калибратора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программ в условиях завода -изготовителя калибраторов. Номер версии ПО доступен для просмотра на дисплее после включения калибратора и в меню «Настройки - О приборе».

В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню калибратора. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие калибратора) обеспечивается нанесением гарантийной наклейки на корпус калибратора.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MC6-T

Номер версии (идентификационный номер ПО)

Версия ПО не ниже 3.20

Цифровой идентификатор ПО

Не используется

Технические характеристики

Метрологические характеристики калибраторов представлены в таблицах 2 - 9.

Таблица 2 - Метрологические характеристики калибраторов при измерении электрических сигналов

Диапазон измеряемых сигналов и используемые клеммы калибратора

Разрешение

Пределы допускаемой погрешности 1), 5 - относительная, А - абсолютная

от -1 до +1 В 2) (ТС1, ТС2)

0,001 мВ

A=±(0,00007 X+4 мкВ)

от -1 до +1 В 3) (IN)

0,001 мВ

A=±(0,00006 X+5 мкВ)

от 1 до 60 В 3) (IN)

0,01 мВ

A=±(0,00006 X+0,25 мВ)

от - 25 до +25 мА 4) (IN)

0,0001 мА

А=±(0,0001 X+1 мкА)

от -100 до -25 мА и от +25 до +100 мА 4) (IN)

0,001 мА

А=±(0,0001 X+1 мкА)

от 0 до 100 Ом (R1, R2, R3)

0,001 Ом

А=±6 мОм 5)

от 100 до 110 Ом (R1, R2, R3)

0,001 Ом

5=±0,006 % 5)

от 110 до 150 Ом (R1, R2, R3)

0,001 Ом

5=±0,007 % 5)

от 150 до 300 Ом (R1, R2, R3)

0,001 Ом

5=±0,008 % 5)

от 300 до 400 Ом (R1, R2, R3)

0,001 Ом

5=±0,009 % 5)

от 400 до 4040 Ом (R1, R2, R3)

0,01 Ом

А=±(0,00015 X+12 мОм) 5)

Примечания:

1)    Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год;

X - модуль номинального текущего значения сигнала измеряемого параметра.

2)    Rвх > 10 МОм.

3)    R^ > 2 МОм

4)    Rвх < 10 Ом.

Электрические параметры встроенного источника питания петли: 24 В ± 5%; !макс=55 мА. Напряжение внешнего источника питания петли не более 60 В.

5)    Для 4-х проводного подключения. Для 3 -х проводного подключения к значениям пределов допускаемой погрешности, указанным в таблице 2, добавляется 10 мОм

Диапазон воспроизводимых сигналов и используемые клеммы калибратора

Разрешение

Пределы допускаемой погрешности1^

А - абсолютная

от -1 до +1 В 2) (ТС1)

0,001 мВ

Д=±(0,00007 X+4 мкВ)

от -3 до +10 3) (OUT)

0,01 мВ

А=±(0,00007 X+0,1 мВ)

от -3 до +24 В 3) (OUT)

0,1 мВ

Д=±(0,00007 X+0,1 мВ)

от 0 до 25 мА 4) (OUT)

0,0001 мА

Д=±(0,0001 X+1 мкА)

от 25 до 55 мА 4)(OUT)

0,001 мА

А=±(0,0001 X+2 мкА)

от 0 до 100 Ом (R1)

0,001 Ом

А=±20 мОм

от 100 до 400 Ом (R1)

0,001 Ом

А=±(0,0001 X+10 мОм)

от 400 до 4000 Ом (R1)

0,01 Ом

А=±(0,00015 X+20 мОм)

Примечания:

1)    Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год;

X - модуль номинального текущего значения сигнала генерируемого/воспроизводимого параметра.

2)    1макс _ 5 мА.

3)    !макс _ 10 мА.

4)    Rmip < 1140 Ом (20 мА), 450 Ом (50 мА).

Таблица 4 - Метрологические характеристики калибраторов при измерении 1) и генерировании / воспроизведении2) частотных электрических сигналов

Диапазон

Разрешение

Пределы допускаемой погрешности3),

А - абсолютная

Измерения

Генерирования/

воспроизведения

от 0,0027 до 0,5 Гц

от 0,0005 до 0,5 Гц

0,000001 Гц

А=±(0,00002 F+0,000002 Гц)

от 0,5 до 5 Гц

0,00001 Гц

А=±(0,00002^+0,00002 Гц)

от 5 до 50 Гц

0,0001 Гц

А=±(0,00002^+0,0002 Гц)

от 50 до 500 Гц

0,001 Гц

А=±(0,00002^+0,002 Гц)

от 500 до 5000 Гц

0,01 Гц

А=±(0,00002 F+0,02 Гц)

от 5000 до 50000 Гц

0,1 Гц

А=±(0,00002 F+0,2 Гц)

Примечания:

1)    Rвх > 1 МОм;

минимальная амплитуда сигнала: 1 В (<10 кГц), 1,2 В (от 10 до 50 кГц); сухой контакт 1 В, контакт под напряжением от минус 1 до 14 В.

2)    1макс_ 10 мА;

амплитуда сигнала (форма сигнала - прямоугольная положительная) UM от 0 до 24 В; амплитуда сигнала (форма сигнала — прямоугольная симметричная) UM от 0 до 6В.

3)    Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год;

F - текущее номинальное значение измеряемой или генерируемой/ воспроизводимой частоты.

Таблица 5 - Метрологические характеристики калибраторов при измерении (R1, R2, R3) и воспроизведении (R1) сигналов термопреобразователей сопротивления_

Тип

Диапазон,

°С

Пределы допускаемой погрешности5) (измерение), 5 - относительная,

А - абсолютная

Пределы допускаемой погрешности5) (воспроизведение),

А - абсолютная

1

2

3

4

50П

(Pt50 а385) 1) 2) 3)

от -200 до +270

А=±0,03 °С

А=±0,11 °С

от +270 до +850

5=±0,012 %

А=±(0,00015 Твос+0,11 °С)

100П (Pt100 а385) 1) 2) 3)

от -200 до 0

А=±0,015 °С

А=±0,05 °С

от 0 до +850

А=±(0,00012 Тизм+0,015 °С)

А=±(0,00014 Твос+0,05 °С)

200П (Pt200 а385) 1) 2) 3)

от -200 до -80

А=±0,01 °С

А=±0,025 °С

от -80 до 0

А=±0,02 °С

А=±0,035 °С

от 0 до +260

А=±(0,00012-Тизм+0,02 °С)

А=±(0,00011 Твос+0,04 °С)

от +260 до +850

А=±(0,0002-Тизм+0,045 °С)

А=±(0,0002 Твос+0,06 °С)

400П (Pt400 а385) 1) 2) 3)

от -200 до -100

А=±0,01 °С

А=±0,015 °С

от -100 до 0

А=±0,02 °С

А=±0,03 °С

от 0 до +850

А=±(0,00019 • Тизм+0,045 °С)

А=±(0,00019 • Твос+0,05 °С)

500П (Pt500 а385) 1) 2) 3) (500П а391-06) 3)

от -200 до -120

А=±0,01 °С

А=±0,015 °С

от -120 до -50

А=±0,02 °С

А=±0,025 °С

от -50 до 0

А=±0,045 °С

А=±0,05 °С

от 0 до +850

А=±(0,00019 • Тизм+0,045 °С)

А=±(0,00019 • Твос+0,05 °С)

1000П (Pt1000 а385) 1) 2) 3) (1000П а391-06) 3)

от -200 до -150

А=±0,008 °С

А=±0,011 °С

от -150 до -50

А=±0,031 °С

А=±0,035 °С

от -50 до 0

А=±0,041 °С

А=±0,043 °С

от 0 до +850

А=± (0,00019 Тизм+0,041 °С)

А=±(0,00019 • Твос+0,043 °С)

50П (50П а391) 1) 2)

от -200 до 0

А=±0,03 °С

-

от -200 до +270

-

А=±0,11 °С

от 0 до +1100

А=±(0,0001 Тизм+0,03 °С)

-

от +270 до +1100

-

А=±(0,00017 • Твос+0,065 °С)

50П (50П а391-06) 3)

от -200 до +50

А=±0,03 °С

-

от -200 до +270

-

А=±0,11 °С

от +50 до +850

А=±(0,0001 Тизм+0,025 °С)

-

от +270 до +850

-

А=±(0,00015 • Твос+0,073 °С)

100П (100П а391) 1) 2)

от -200 до 0

А=±0,015 °С

А=±0,05 °С

от 0 до +850

А=±(0,00013 Тизм+0,015 °С)

А=±(0,00014 Твос+0,05 °С)

св. 850 до 1100

А=±(0,00025 ^Тизм+0,03 °С)

А=±(0,00027 Твос+0,04 °С)

100П (100П а391-06) 3)

от -200 до 0

А=±0,015 °С

А=±0,05 °С

от 0 до +850

А=±(0,00012 Тизм+0,015 °С)

А=±(0,00014 Твос+0,05 °С)

50М (50М а428) 1) 2)

от -200 до +200

А=±0,030 °С

А=±0,098 °С

50М (50М а428-06) 3)

от -180 до +200

А=±0,029 °С

А=±0,094 °С

1

2

3

4

100М (100М а.428) 1) 2)

от -200 до 0

А=±0,015 °С

А=±0,049 °С

от 0 до +200

А=±(0,00012 Тизм+0,015 °С)

А=±(0,00009 Твос+0,049 °С)

100М (100М а428-06) 3)

от -180 до 0

А=±0,015 °С

А=±0,047 °С

от 0 до +200

А=±(0,00012 Тизм+0,015 °С)

А=±(0,0001 Твос+0,047 °С)

50М (50М а426) 1)

от -50 до +200

А=±0,029 °С

А=±0,094 °С

100М (100М а426) 1)

от -50 до 0

А=±0,015 °С

А=±0,047 °С

от 0 до +200

А=±(0,00012 Тизм+0,015 °С)

А=±(0,0001 Твос+0,047 °С)

100H (100Н а617) 1) 2) 3)

от -60до 0

А=±0,013 °С

А=±0,043 °С

от 0 до +180

А=±(0,00007 Тизм+0,013 °С)

46П (46П а391) 4)

от -200 до 0

А=±0,033 °С

-

от -200 до +300

-

А=±0,12 °С

от 0 до +650

А=±(0,00008 • Тизм+0,03 3 °С)

-

от +300 до +650

-

А=±(0,00015 Твос+0,075 °С)

53М (53М а426) 4)

от -50 до +200

А=±0,027 °С

А=±0,089 °С

Примечания:

Разрешение для всех типов термопреобразователей сопротивления: 0,001 °С.

1)    МПТШ-68 (ГОСТ 6651-84).

2)    МТШ-90 (ГОСТ 6651-94).

3)    МТШ-90 (ГОСТ Р 8.625-2006, ГОСТ 6651-2009).

4)    МПТШ-68 (ГОСТ 6651-78: гр.21,23).

5)    Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год. Для 3-х проводного подключения к значениям пределов допускаемой погрешности, указанным в таблице, добавляется 10 мОм.

^зм - текущее номинальное значение измеряемой температуры, °С;

Tвос - текущее номинальное значение воспроизводимой температуры, °С;

Значение силы измерительного тока, пульсирующего в обоих направлениях, при измерении сигналов термопреобразователей сопротивления 1изм для диапазона измерений от 0 до 500 Ом составляет 1 мА, для диапазона измерений свыше 500 Ом — 0,2мА;

Значение силы тока, при воспроизведении сигналов термопреобразователей сопротивления, (при значении воспроизводимого сопротивления от 0 до 650 Ом) 1нагр не более 5 мА;

Значение напряжения, при воспроизведении сигналов термопреобразователей сопротивления (при значении воспроизводимого сопротивления от 650 до 4000 Ом) Ясим x Wp не более 3,25 В

Тип

Диапазон, °С

Пределы допускаемой погрешности 3) (измерение, воспроизведение),

5 - относительная, А - абсолютная

1

2

3

ПР (В) 1) 2)

от 0 до +200

А=±(0,00007 U+4 мкВ)

от +200 до +500

А=±2,0 °С

от +500 до +800

А=±0,8 °С

от +800 до +1820

А=±0,5 °С

ПП (R) 1) 2)

от -50 до 0

А=±1,0 °С

от 0 до +150

А=±0,7 °С

от 150 до +400

А=±0,45 °С

от 400 до +1768

А=±0,4 °С

ПП (S) 1) 2)

от -50 до 0

А=±0,9 °С

от 0 до +100

А=±0,7 °С

от +100 до +300

А=±0,55 °С

от +300 до +1768

А=±0,45 °С

ХА(К) 1) 2)

от -270 до -200

А=±(0,00007 U+4 мкВ)

от -200 до 0

А=±(0,001 Т+0,1 °С)

от 0 до +1000

А=±(0,00007 Т+0,1 °С)

от +1000 до +1372

5=±0,017 %

ХК(Е) 1) 2)

от -270 до-200

А=±(0,00007 U+4 мкВ)

от -200 до 0

А=±(0,0006 Т+0,07 °С)

от 0 до +1000

А=±(0,00005 Т+0,07 °С)

МК(Т) 1) 2)

от -270 до -200

А=±(0,00007 U+4 мкВ)

от -200 до 0

А=±(0,001 Т+0,1 °С)

от 0 до 400

А=±0,1 °С

ЖК(Д) 1) 2)

от -210 до -200

А=±(0,00007 U+4 мкВ)

от -200 до 0

А=±(0,0006 Т+0,08 °С)

от 0 до +1200

А=±(0,00006 Т+0,08 °С)

HH(N) 1) 2)

от -270 до -200

А=±(0,00007 U+4 мкВ)

от -200 до -100

5=±0,2 %

от -100 до 0

А=±(0,0005 Т+0,15 °С)

от 0 до +800

А=±0,15 °С

от +800 до +1300

А=±(0,0001 Т+0,07 °С)

U 1)

от -200 до 0

А=±(0,0007 Т+0,1 °С)

от 0 до +600

А=±0,1 °С

L 1)

от -200 до 0

А=±(0,0004 Т+0,08 °С)

от 0 до +900

А=±(0,00005 Т+0,08 °С)

XK(L) 1) 2)

от -200 до 0

А=±(0,00052 Т+0,07 °С)

от 0 до +380

А=±0,07 °С

от +380 до +800

А=±(0,00008 Т+0,04 °С)

1

2

3

ВР(А)-1 1) 2)

от 0 до +300

А=±(-0,00023 Т+0,33 °С)

от +300 до +1500

А=±(0,00014 Т+0,22 °С)

от +1500 до +2500

А=±(0,0003 9 Т-0,15 °С)

Примечания:

Разрешение для всех типов термоэлектрических преобразователей: 0,01 °С.

1)    МПТШ-68 (ГОСТ 3044-84, ГОСТ Р 50431-92, МЭК 584-1-77).

2)    МТШ-90 (ГОСТ Р 8.585 - 2001).

3)    Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год, не включая погрешность канала компенсации температуры холодного спая.

T - модуль текущего номинального значения измеряемой или воспроизводимой температуры, °С;

U - модуль текущего номинального значения напряжения, соответствующего измеряемой или воспроизводимой температуре согласно 1) и 2), мкВ.

Таблица 7 - Метрологические характеристики калибраторов при автоматической компенсации температуры холодного спая термоэлектрических преобразователей (ТС1, ТС2)

Диапазон компенсации, °С

Пределы допускаемой погрешности при температуре окружающей среды от +15 до +35 °С 1), А - абсолютная

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от 0 до +15 и от +35 до верхнего предела диапазона рабочих условий, А - абсолютная

от 0 до +45

А=±0,15 °С

А=±0,005 °С на 1 °С

1) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год.

Таблица 8 -

Метрологические

характеристики калибраторов при измерении давления

Внутренние

модули

Внешние модули EXT и EXT-IS

Панельные модули EXT CENTRiCAL

Диапазон измерений 1)

Пределы

допускаемой

погрешности2)

1

2

3

4

6

PB

EXTB,

EXTB-IS

EXTB

CENTRiCAL

от 70 до 120 кПа абс.

±0,05 кПа

EXT10mD,

EXT10mD-IS

EXT10mD

CENTRiCAL

от -1 до 1 кПа

±(0,10 % П + 0,05 % Д)

EXT100m,

EXT100m-IS

EXT100m

CENTRiCAL

от 0 до 10 кПа

±(0,025 % П + 0,025 % ВП)

EXT250mC,

EXT250mC-IS

от -25 до 25 кПа

±(0,025 % П + 0,025 % ВП)

EXT400mC,

EXT400mC-IS

EXT400mC

CENTRiCAL

от -40 до 40 кПа

±(0,025 % П + 0,02 % ВП)

EXT630mC,

EXT630mC-IS

от -63 до 63 кПа

±(0,025 % П + 0,02 % ВП)

EXT1C,

EXT1C-IS

EXT1C

CENTRiCAL

от -100 до 100 кПа

±(0,025 % П + 0,015 % ВП)

EXT1,6C,

EXT1,6C-IS

от -100 до 160 кПа

±(0,025 % П + 0,015 % ВП)

EXT2C,

EXT2C-IS

EXT2C

CENTRiCAL

от -100 до 200 кПа

±(0,025 % П + 0,01 % ВП)

EXT2,5C,

EXT2,5C-IS

от -100 до 250 кПа

±(0,025 % П + 0,01 % ВП)

EXT4C,

EXT4C-IS

от -100 до 400 кПа

±(0,025 % П + 0,01 % ВП)

EXT6C,

EXT6C-IS

EXT6C

CENTRiCAL

от -100 до 600 кПа

±(0,025 % П + 0,01 % ВП)

EXT10C,

EXT10C-IS

от -100 до 1000 кПа

±(0,025 % П + 0,01 % ВП)

EXT16C,

EXT16C-IS

от -100 до 1600 кПа

±(0,025 % П + 0,01 % ВП)

EXT20C,

EXT20C-IS

EXT20C

CENTRiCAL

от -100 до 2000 кПа

±(0,025 % П + 0,01 % ВП)

EXT25,

EXT25-IS

от 0 до 2500 кПа

±(0,025 % П + 0,01 % ВП)

EXT40,

EXT40-IS

от 0 до 4 МПа

±(0,025 % П + 0,01 % ВП)

EXT60,

EXT60-IS

EXT60

CENTRiCAL

от 0 до 6 МПа

±(0,025 % П + 0,01 % ВП)

EXT100,

EXT100-IS

EXT100

CENTRiCAL

от 0 до 10 МПа

±(0,025 % П + 0,01 % ВП)

1

2

3

4

6

EXT160,

EXT160-IS

EXT160

CENTRiCAL

от 0 до 16 МПа

±(0,025 % П + 0,01 % ВП)

EXT250,

EXT250-IS

EXT250

CENTRiCAL

от 0 до 25 МПа

±(0,025 % П + 0,015 % ВП)

EXT400,

EXT400-IS

от 0 до 40 МПа

±(0,025 % П + 0,015 % ВП)

EXT600,

EXT600-IS

EXT600

CENTRiCAL

от 0 до 60 МПа

±(0,025 % П + 0,015 % ВП)

EXT1000,

EXT1000-IS

от 0 до 100 МПа

±(0,025 % П + 0,015 % ВП)

EXT200mC-s,

EXT200mC-s-IS

от -20 до 20 кПа

±(0,05 % П + 0,05 % ВП)

EXT2C-s,

EXT2C-s-IS

от -100 до 200 кПа

±0,05 % ВП

EXT20C-s,

EXT20C-s-IS

от -100 до 2000 кПа

±0,05 % ВП

EXT160-s,

EXT160-s-IS

от 0 до 16 МПа

±0,05 % ВП

Примечания:

П - показание;

Д - диапазон измерений;

ВП - верхний предел измерений

1)    При наличии установленного в калибратор внутреннего барометрического модуля РВ любой модуль давления может измерять как избыточное, так и абсолютное давление.

2)    Включая нелинейность, гистерезис, повторяемость и дрейф при температуре от св. +15 до +35 °С.

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от 0 до +15 °С и от св. +35 до +45 °С:

-    ±0,001 % П на 1 °C;

-    ±0,002 % Д на 1 °С (для модулей EXT10mD, EXT10mD-IS, EXT10mD CENTRiCAL)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)1) 2)

MC6-T150 (-R)

MC6-T660 (-R)

1

2

3

Диапазон воспроизводимых температур, °С

от -30 3) до +150

от +50 4) до +660

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +13 до +33 °С включ., °С

±0,15°С

±0,2 (в диапазоне от +50 до +150 °С включ.); ±0,3 (в диапазоне св. +150 до +420 °С включ.); ±0,5°С

(в диапазоне св. +420 до +660 °С)

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды от 0 до 13°С (не включ.) и св. 33 до 45°С, °С/°С

±0,006

±0,00003 • 1;зад где 1зад - значение заданной температуры, °C

Пределы допускаемой абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления повышенной точности при температуре окружающей среды от +13 до +33 °С включ., °С:

- для модели IPRT-3005)

±(0,00048' 1;изм +0,05), где W - модуль значения измеряемой температуры, °С

±(0,00048Чизм +0,036)

(в диапазоне от +50 до +300 °С)

- для моделей RPRT-420-300, RPRT-420-230A6)

±0,04

±0,04 (в диапазоне от +50 до +150 °С включ.); ±(0,00028' 1;изм +0,017)

(в диапазоне св. +150 до +420 °С)

- для моделей RPRT-660-300, RPRT-660-230A7)

±0,04

±0,04 (в диапазоне от +50 до +150 °С включ.); ±(0,00028' 1;изм +0,017)

(в диапазоне св. +150 до +660 °С)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)(1)(2)

MC6-T150 (-R)

MC6-T660 (-R)

Нестабильность поддержания заданной температуры в течение 30 минут после достижения режима стабилизации, °С

±0,01

±0,02 (в диапазоне от +50 до +150 °С включ.);

±0,03 (в диапазоне св. +150 до +420 °С включ.); ±0,04

(в диапазоне св. +420 до +660 °С)

Осевая неоднородность температуры от дна канала вставного блока, °С, не более:

- на расстоянии от 0 до 40 мм включ.

±0,05

±0,15 (в диапазоне от +50 до +150 °С включ.); ±0,25 (в диапазоне св. +150 до +420 °С включ.); ±0,4

(в диапазоне св. +420 до +660 °С)

- на расстоянии св. 40 до 60 мм

±0,07

±0,2 (в диапазоне от +50 до +150 °С включ.); ±0,4 (в диапазоне св. +150 до +420 °С включ.); ±0,6

(в диапазоне св. +420 до +660 °С)

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,01°С

±0,02 (в диапазоне от +50 до +150 °С включ.); ±0,05 (в диапазоне св. +150 до +420 °С включ.); ±0,08

(в диапазоне св. +420 до +660 °С)

Значение единицы младшего разряда, °С

0,001

0,001

Глубина термостата, мм

150

150

Наружный диаметр вставного блока, мм

30

24,5

Время нагрева, мин, не более:

19

(от 23 до +150 °С) 23

(от -30 до +150 °С)

15

(от +50 до +660 °С)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)(1)(2)

MC6-T150 (-R)

MC6-T660 (-R)

Время охлаждения, мин, не более:

17

(от +150 до 23 °C) 23

(от +23 до -30 °C) 37

(от +150 до -30 °C)

25

(от +660 до +100 °C) 35

(от +660 до +50 °C)

Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более

10

10

Примечания:

1)    Допускается использование калибраторов в диапазоне воспроизводимых температур по внутреннему термометру и (или) в диапазоне измерений с использованием внешнего термопреобразователя сопротивления повышенной точности, согласованном с пользователем, но лежащим внутри полного диапазона воспроизводимых температур используемого калибратора и (или) используемого ТС повышенной точности.

2)    Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления повышенной точности.

3)

При окружающей температуре не более +23 °С.

4)

При окружающей температуре не более +30 °С.

5)    Максимальное значение температуры применения ТС модели IPRT-300: +300 °С;

6)    Максимальное значение температуры применения ТС моделей RPRT-420-300, RPRT-420-230A: +420 °С.

7)    Максимальное значение температуры применения ТС моделей RPRT-660-300, RPRT-660-230A: +660 °С.

Наименование характеристики

Значение

MC6-T150 (-R)

MC6-T660 (-R)

Параметры аккумуляторной батареи 1): - тип аккумуляторной батареи

Li-PO

- емкость аккумуляторной батареи

4300 мАч

Параметры электропитания

- напряжение сети переменного тока, В

от 207 до 253

- частота, Гц

от 50 до 60

Потребляемая мощность при работе от сети переменного тока, Вт, не более

380 Вт

1560 Вт

Габаритные размеры, мм, не более

- длина

322

- ширина

180

- высота

298

Масса, кг, не более

9,4

8,6

Рабочие условия:

- температура окружающего воздуха, °С

от 0 до +45

- относительная влажность, % без конденсации

до 90

- атмосферное давление, кПа

от 66,0 до 106,7

Условия транспортирования и хранения

- температура окружающего воздуха, °С

от -20 до +60

- относительная влажность, % без конденсации

от 10 до 60

1 х USB A,

Интерфейс

1 x USB B, 1 x RJ45

Параметры измерения/воспроизведения

количества импульсов:

- диапазон измерения/воспроизведения

количества импульсов

от 0 до 9999999 импульсов

- разрешение

1 импульс

- частота измерения / воспроизведения

количества импульсов, Гц

от 0,0005 до 10000,0

Примечание:

1) Калибратор может работать от внутренней аккумуляторной батареи (т.е. отключенным от электросети), кроме функций воспроизведения температуры и измерений в канале R3.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 11 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Калибратор многофункциональный и коммуникатор со встроенным термостатом MC6 -T (-R) с установленным внутренним аккумулятором

Модель определяется заказом

1 шт.

Внутренний блок коммуникации по протоколам FieldBus, ProfiBus (по заказу)

Инструмент для извлечения вставных трубок

1 шт.

Комплект контрольных проводов, кабель USB, шнур питания

1 шт.

Кабель с разъемом LEMO для подключения к каналу R2 (по заказу)

Жёсткий кейс (по заказу)

Руководство по эксплуатации на русском языке

1 экз.

Внутренний барометрический и внешние модули давления с соединительным кабелем (по заказу)

Внешний термопреобразователь сопротивления повышенной точности (по заказу)

Вставные трубки для термостата (по заказу)

Съемный держатель вставных трубок (по заказу)

Пневматические и гидравлические насосы с фитингами, трубками, шлангами и кейсами (по заказу)

Программное обеспечение (по заказу)

Сведения о методах измерений

приведены в руководстве по эксплуатации «MC6-T Калибраторы многофункциональные и коммуникаторы со встроенным термостатом» в разделе «Калибровка средств измерения».

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины

Международный стандарт МЭК 60584-1:2013 (2013, 08) Термопары. Часть 1. Градуировочные таблицы и допуска

Приказ Росстандарта № 3456 от 30.12.2019 г. «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Росстандарта № 2091 от 01.10.2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10'16 до 100 А»

Приказ Росстандарта № 3457 от 30.12.2019 г. «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта № 1621 от 29.06.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта № 1339 от 29.06.2018 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта № 2900 от 06.12.2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па»

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Стандарт предприятия Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R)

Зарегистрировано поверок 13
Поверителей 3
Актуальность данных 21.11.2024
84595-22
Номер в ГРСИ РФ:
84595-22
Производитель / заявитель:
Компания "Beamex Oy AB", Финляндия
Год регистрации:
2022
Cрок действия реестра:
18.02.2027
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
