Газоанализаторы СГАЭС-ТГМ14, 84599-22

Газоанализаторы СГАЭС-ТГМ14 предназначены для измерений объемной доли горючих газов, кислорода и диоксида углерода, массовой концентрации и объемной доли вредных веществ, а также довзрывоопасных концентраций горючих газов и паров горючих жидкостей (в том числе паров нефтепродуктов) в воздухе рабочей зоны.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	84599-22
Наименование СИ	Газоанализаторы
Обозначение типа СИ	СГАЭС-ТГМ14
Изготовитель	Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Год регистрации	2022
Срок свидетельства	18.02.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Способ отбора пробы - диффузионный.

Газоанализаторы СГАЭС-ТГМ14 (далее - газоанализаторы) представляют собой стационарные автоматические многоканальные приборы непрерывного действия.

Газоанализаторы конструктивно состоят из:

- панели управления УПЭС (до 16 аналоговых измерительных каналов для аналоговых УПЭС или до 128 цифровых измерительных каналов для цифровых УПЭС);

- первичных измерительных преобразователей (от 1 до 16 шт. при использовании аналоговых выходов или от 1 до 128 шт. при использовании цифровых выходов).

В качестве ПИП в состав газоанализаторов могут входить:

1) Газоанализаторы, выпускаемые по ЖСКФ 413311.002 ТУ:

- газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС -2, СГОЭС-М-2, СГОЭС-М11-2 (рег. № 59942-15);

- газоанализаторы стационарные оптические СГОЭС мод. СГОЭС, СГОЭС-М, СГОЭС-М11 (рег. № 65884-16)

2) Газоанализаторы, выпускаемые по ЖСКФ 413425.003 ТУ:

- газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС -903 (мод. ССС-903, ССС-903М) (рег. № 69131-17);

- газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС -903МТ;

3) Преобразователи газовые универсальные ПГУ-А выпускаемые по ЖСКФ.413425.004 ТУ Принцип измерений газоанализаторов определяется входящими в его состав первичнаыми

измерительными преобразователями (ПИП):

- СГОЭС и/или ПГУ-А-О и/или ССС-903, ССС-903М, ССС-903МТ с сенсором ПГО- оптикоабсорбционный;

- ПГУ-А-Т и/или ССС-903, ССС-903М, ССС-903МТ с сенсором ПГТ - термокаталитический;

- ПГУ-А-Э и/или ССС-903, ССС-903М, ССС-903МТ с сенсором ПГЭ - электрохимический;

- ПГУ-А-Ф и/или ССС-903, ССС-903М, ССС-903МТ с сенсором ПГФ - фотоионизационный. Передача измерительной информации между ПИП и УПЭС осуществляется посредством:

- унифицированного аналогового токового сигнала (4 -20) мА для аналоговых УПЭС;

- цифрового интерфейса RS-485 (протокол Modbus RTU) для цифровых УПЭС.

Панель управления УПЭС обеспечивает выполнение следующих функций:

- прием, преобразование и обработку информации от первичных измерительных преобразователей;

- отображение результатов измерений содержания определяемых компонентов и служебной информации на встроенном светодиодном дисплее;

- обеспечивает электрическое питание до 16 -ти ПИП;

- срабатывание сигнализации (световой и звуковой) по трем настраиваемым уровням сигналов от ПИП,

- сигнализацию о включении и неисправности по каждому измерительному аналоговому каналу или цифровому порту связи;

- формирование выходных аналоговых, цифровых и дискретных сигналов.

Нанесение знака поверки на средство измерений не предусмотрено.

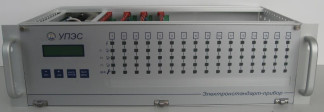

Общий вид газоанализаторов и места пломбирования от несанкционированного доступа приведены на рисунках 1 - 4.

б) ССС-903МТ (исполнение в корпусе из нержавеющей стали)

а) ССС-903 (исполнение без дисплея)

в) ССС-903М (исполнение в корпусе из нержавеющей стали)

б) СГОЭС-М / СГОЭС-М-2 в) СГОЭС-М11 / СГОЭС-М11 -2

(с кронштейном и модулем отображения информа- (исполнение в корпусе из алюминия),

ции)

Рисунок 3 - Газоанализаторы СГАЭС-ТГМ14, ПИП - газоанализаторы стационарные оптические СГОЭС, общий вид (места пломбирования от несанкционированного доступа отмечены стрелками)

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

1) встроенное ПО ПИП;

2) встроенное ПО УПЭС;

Встроенное ПО ПИП разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идентифицируется по запросу через цифровой интерфейс RS485 или HART (при наличии). Встроенное ПО ПИП выполняет следующие функции:

- обработку и передачу измерительной информации от датчика (сенсора);

- формирование выходного аналогового сигнала (от 4 до 20) мА;

- формирование выходного цифрового сигнала HART (при наличии), RS485;

- самодиагностику аппаратной части ПИП;

- настройку нулевых показаний и чувствительности ПИП.

Встроенное ПО УПЭС разработано изготовителем специально для решения задач приема, обработки, отображения и передачи результатов измерений, полученных от ПИП. Встроенное ПО УПЭС идентифицируется отображением номера версии на дисплее УПЭС в последовательности запуска при включении электрического питания. Встроенное ПО УПЭС выполняет следующие функции:

- прием, обработка аналоговых входных сигналов (от 4 до 20) мА или цифровых RS485 от

ПИП;

- отображение результатов измерений по каждому каналу на дисплее;

- формирование выходных сигналов (релейных, по каждому измерительному каналу, три уровня);

- формирование выходного аналогового (от 4 до 20) мА и цифрового (RS485) сигналов.

Идентификационные данные ПО ПИП (кроме ПГУ-А и ССС-903МТ) приведены в соответствующих описаниях типа.

Идентификационные данные программного обеспечения УПЭС, ССС-903МТ и ПГУ-А приведены в таблицах 1 - 3.

Таблица 1 - Идентификационные данные программного обеспечения панели управления УПЭС

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UPES50_Main .hex аналоговый	UPES50_Chan .hex аналоговый	UPES50_Mai n.hex цифровой	UPES50_Cha n.hex цифровой
Номер версии (идентификационный номер) ПО	UPES50 Main 3.21.26	UPES50 Chan 3.21.18	Main 3.21.06.2015	Chan 05.02.2015
Цифровой идентификатор ПО	a5d24062, алгоритм CRC16	bea9f8f0, алгоритм CRC16	38dcfcdcb4f2 eaad1886b94 ca5b9db71, алгоритм MD5	145f1bc08ee 2ae4ab18f81 696f27fe18 , алгоритм MD5
Другие идентификационные данные (если имеются)	-	-	-	-
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Таблица 2 - Идентификационные данные программного обеспечения ПГУ-А

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pguat_v1.36.bin
Номер версии (идентификационный номер) ПО	v1.36.
Цифровой идентификатор ПО	733d8ced, алгоритм CRC16
Другие идентификационные данные (если имеются)	-
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UPES903M 6035 OLED.hex
Номер версии (идентификационный номер) ПО	v. 6035
Цифровой идентификатор ПО	29fdc2e3, алгоритм CRC32
Примечание - Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Технические характеристики

Таблица 4 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с ПИП СГОЭС-2, СГОЭС-М-2, СГОЭС-М11 -2, СГОЭС, СГОЭС-М, СГОЭС-М11_

Определяемый компонент	Диапазон измерений^		Пределы допускаемой основной погрешности2)
Определяемый компонент	довзрывоопасных концентраций, % НКПР	объемной доли, %	абсолютной	относительной
метан (CH4)	от 0 до 100	от 0 до 4,4	±5% НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10 % (в диапазоне св. 50 до 100 % НКПР)
пропан (C3H8)	от 0 до 100	от 0 до 1,7	±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10 % (в диапазоне св. 50 до 100 % НКПР)
бутан (C4H10)	от 0 до 50	от 0 до 0,7	±5 % НКПР	-
изобутан (и -C4H10)	от 0 до 50	от 0 до 0,65	±5 % НКПР	-
пентан (C5H12)	от 0 до 50	от 0 до 0,7	±5 % НКПР	-
циклопентан (C5H10)	от 0 до 50	от 0 до 0,7	±5 % НКПР	-
гексан (C6H14)	от 0 до 50	от 0 до 0,5	±5 % НКПР	-
циклогексан (C6H12)	от 0 до 50	от 0 до 0,6	± 5 % НКПР	-
гептан (C7H16)	от 0 до 50	от 0 до 0,55	± 5 % НКПР	-
пропилен (C3H6)	от 0 до 50	от 0 до 1,0	±5 % НКПР	-

Определяемый компонент	Диапазон измерений1)		Пределы допускаемой основной погрешности2)
Определяемый компонент	довзрывоопасных концентраций, % НКПР	объемной доли, %	абсолютной	относительной
метиловый спирт (CH3OH)	от 0 до 50	от 0 до 2,75	±5 % НКПР	-
этиловый спирт (C2H5OH)	от 0 до 50	от 0 до 0,78	±5 % НКПР	-
этиловый спирт (C2H5OH)	от 0 до 50	от 0 до 1,55	±5 % НКПР	-
этан (C2H6)	от 0 до 50	от 0 до 1,25	±5 % НКПР	-
этилен (C2H4)	от 0 до 50	от 0 до 1,15	±5 % НКПР	-
толуол (С6Н5СН3)	от 0 до 50	от 0 до 0,55	±5 % НКПР	-
бензол (С6Ш)	от 0 до 50	от 0 до 0,60	±5 % НКПР	-
ацетон (СН3СОСН3)	от 0 до 50	от 0 до 1,25	±5 % НКПР	-
этилбензол (C8H10)	от 0 до 50	от 0 до 0,5	± 5 % НКПР
метил-третбутиловый эфир (CHзСО(CHз)з)	от 0 до 50	от 0 до 0,75	±5 % НКПР	-
пара-ксилол (п-C8Hlo)	от 0 до 50	от 0 до 0,55	± 5 % НКПР	-
орто-ксилол (о^^ю)	от 0 до 50	от 0 до 0,5	± 5 % НКПР	-
изопропиловый спирт ((CH3)2CHOH)	от 0 до 50	от 0 до 1,0	± 5 % НКПР	-
1,3-бутадиен (C4H6)	от 0 до 100	от 0 до 1,4	±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10 % (в диапазоне св. 50 до 100 % НКПР)
оксид этилена (C2H4O)	от 0 до 100	от 0 до 2,6	±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10 % (в диапазоне св. 50 до 100 % НКПР)
хлорметан (CH3Cl)	от 0 до 100	от 0 до 7,6	±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10 % (в диапазоне св. 50 до 100 % НКПР)
бутилацетат (C6H12O2)	от 0 до 50	от 0 до 0,65	±5 % НКПР	-
этилацетат (C4H8O2)	от 0 до 50	от 0 до 1,1	±5 % НКПР	-
бутанон (C4H8O)	от 0 до 50	от 0 до 0,9	±5 % НКПР	-
пропанол-1 (C3H7OH)	от 0 до 50	от 0 до 1,1	±5 % НКПР	-
бутанол (C4H9OH)	от 0 до 50	от 0 до 0,7	±5 % НКПР	-
октан (C8H18)	от 0 до 50	от 0 до 0,4	±5 % НКПР	-
диэтиламин (C4H11N)	от 0 до 50	от 0 до 0,85	±5 % НКПР	-
пары бензина автомо-бильного3)	от 0 до 50	-	± 5 % НКПР	-
пары дизельного топ-лива3)	от 0 до 50	-	± 5 % НКПР	-
пары керосина3)	от 0 до 50	-	± 5 % НКПР	-

Определяемый компонент	Диапазон измерений^		Пределы допускаемой основной погрешности2)
Определяемый компонент	довзрывоопасных концентраций, % НКПР	объемной доли, %	абсолютной	относительной
пары уайт-спирита3)	от 0 до 50	-	± 5 % НКПР	-
пары топлива для реактивных двигателей-^	от 0 до 50		± 5 % НКПР
пары бензина авиационного-^	от 0 до 50	-	± 5 % НКПР	-
пары бензина неэти-лированного3)	от 0 до 50	-	± 5 % НКПР	-
	азаний довзрывоопасных концентраций горючих газов и паров горючих ого цифрового сигнала по протоколу MODBUS RTU составляет от 0 до скаемой основной абсолютной погрешности нормированы при условии за-[руемой воздушной среды источниками, выделяющими только один ком- газоанализаторов исполнений СГОЭС -3-нефтепродукты осуществляется из определяемых компонентов: ^рованный по ГОСТ Р 51866-2002, ьное по ГОСТ 305-2013, СТ Р 52050-2006, э ГОСТ 3134-78, активных двигателей по ГОСТ 10227 -2013, бильный по техническому регламенту "О требованиях к автомобильному 1у, дизельному и судовому топливу, топливу для реактивных двигателей шый по ГОСТ 1012 -2013.
1) Диапазон пок жидкостей для выходн 100% НКПР. 2) Пределы допу газованности контроли понент. 3) Градуировка изготовителем на один - бензин неэтил] - топливо дизель - керосин по ГО - уайт-спирит по - топливо для ре - бензин автомо и авиационному бензш и топочному мазуту", - бензин авиацион

Таблица 5 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов

с ПИП ССС-903

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основ -ной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГТ-903-метан ПГО-903-метан	СН4	от 0 до 2,2 %	-	±0,22 % (об.д.)	-
ПГТ-903-пропан ПГО-903-пропан	С3Н8	от 0 до 0,85 %	-	±0,085 % (об.д.)	-
ПГТ-903-гексан ПГО-903-гексан	С6Н14	от 0 до 0,5 %	-	±0,05 % (об.д.)	-
ПГО-903-диоксид углерода	СО2	от 0 до 2 %	-	±(0,03+0,05Сх) % об.д.	-
ПГО-903-диоксид углерода	СО2	от 0 до 5 %	-	±(0,03+0,05Сх) % об.д.	-

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основ -ной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГЭ-903А-водо- род	H2	от 0 до 2 %	-	±(0,2+0,04Сх) %	-
ПГЭ-903А-кисло- род	О2	от 0 до 30 %	-	±(0,2+0,04Сх) %	-
ПГЭ-903-оксид углерода	СО	от 0 до 17 млн'1 включ.	от 0 до 20 включ.	±5 мг/м3	-
ПГЭ-903-оксид углерода	СО	св. 17 до 103 млн-1	св. 20 до 120	-	±25 %
ПГЭ-903- сероводород-45	№S	от 0 до 7 млн-1 включ.	от 0 до 10 включ.	±2,5 мг/м3
ПГЭ-903- сероводород-45	№S	св. 7 до 32 млн-1	св. 10 до 45	-	±25 %
ПГЭ-903-диоксид азота	NO2	от 0 до 1 млн-1 включ.	от 0 до 2 включ.	±0,5 мг/м3
ПГЭ-903-диоксид азота	NO2	св. 1 до 10,5 млн-1	св. 2 до 20	-	±25 %
ПГЭ-903-диоксид серы	SО2	от 0 до 3,8 млн-1 включ.	от 0 до 10 включ.	±2,5 мг/м3	-
ПГЭ-903-диоксид серы	SО2	св. 3,8 до 18,8 млн-1	св. 10 до 50		±25 %
ПГЭ-903- аммиак-0-70	NH3	от 0 до 28 млн-1 включ.	от 0 до 20 включ.	±5 мг/м3	-
ПГЭ-903- аммиак-0-70		св. 28 до 99 млн-1	св. 20 до 70	-	±25 %
ПГЭ-903- аммиак-0-500		св. 99 до 707 млн-1	св. 70 до 500	-	±25 %
ПГЭ-903-хлор	Cl2	от 0 до 0,33 млн-1 включ.	от 0 до 1 включ.	±0,25 мг/м3	-
ПГЭ-903-хлор	Cl2	св. 0,33 до 5 млн-1	св. 1 до 15	-	±25 %
Примечания: 1) Сx - значение содержания определяемого компонента на входе газоанализатора. 2) Газоанализаторы с ПИП, предназначенными для контроля вредных веществ в воздухе рабочей зоны, соответствуют с Постановлению Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

с ПИП ССС-903М

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГТ-903У-метан ПГО-903У-метан	СН4	от 0 до 2,2 %	-	±0,22 % (об.д.)	-
ПГТ-903У-пропан ПГО-90У3-пропан	С3Н8	от 0 до 0,85 %	-	±0,085 % (об.д.)	-
ПГТ-903У-гексан ПГО-903У-гексан	С6Н14	от 0 до 0,5 %	-	±0,05 % (об.д.)	-
ПГТ-903У-ацети- лен ПГО-903У-ацети- лен	С2Н2	от 0 до 1,15 %		±0,115 % (об.д.)
ПГО-903У-диоксид углерода	СО2	от 0 до 2 %	-	±(0,03+0,05С х) % (об.д.)	-
ПГО-903У-диоксид углерода	СО2	от 0 до 5 %	-	±(0,03+0,05С х) % (об.д.)	-
ПГФ-903У-изобутилен -0 -20	i-С4Н8	от 0 до 19,3 млн-1	от 0 до 45	±12 мг/м3	-
ПГФ-903У-изобу- тилен-0-200		от 0 до 43 млн-1 включ.	от 0 до 100 включ.	±25 мг/м3	-
ПГФ-903У-изобу- тилен-0-200		св. 43 до 172 млн-1	св. 100 до 400	-	±25 %
ПГФ-903У изобутилен- 0-2000		от 0 до 43 млн-1 включ.	от 0 до 100 включ.	±25 мг/м3	-
ПГФ-903У изобутилен- 0-2000		св. 43до 2000 млн-1	св. 100 до 4660		±25 %
ПГФ-903У-этилен	С2Н4	от 0 до 86 млн-1 включ.	от 0 до 100 включ.	±25 мг/м3	-
ПГФ-903У-этилен	С2Н4	св. 86 до 171 млн-1	св. 100 до 200		±25 %
ПГФ-903У-бензол	С6Н6	от 0 до 1,5 млн-1 включ.	от 0 до 5 включ.	±1,25 мг/м3	-
ПГФ-903У-бензол	С6Н6	св. 1,5 до 9,3 млн-1	св. 5 до 30	-	±25 %
ПГФ-903У-метил- меркаптан	СНзSН	от 0 до 0,4 млн-1 включ.	от 0 до 0,8 включ.	±0,2 мг/м3	-
ПГФ-903У-метил- меркаптан	СНзSН	св. 0,4 до 4,0 млн-1	св. 0,8 до 8,0	-	±25 %
ПГФ-903У-этил- меркаптан	С2Н5SН	от 0 до 0,4 млн-1 включ.	от 0 до 1,0 включ.	±0,25 мг/м3	-
ПГФ-903У-этил- меркаптан	С2Н5SН	св. 0,4 до 3,9 млн-1	св. 1,0 до 10,0	-	±25 %

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГЭ-903У-водород ПГТ-903У-водород	H2	от 0 до 2 %		) -I- ^ ^ ,2+ 4СХ .д.) 0, 04 б. ¥сэ vS
ПГЭ-903У-кисло- род	О2	от 0 до 30 %		±(0,2+ 0,04Сх) % (об.д.)1)
ПГЭ-903-оксид углерода	СО	от 0 до 17 млн-1 включ.	от 0 до 20 включ.	±5 мг/м3	-
ПГЭ-903-оксид углерода	СО	св. 17 до 103 млн-1	св. 20 до 120	-	±25 %
ПГЭ-903У-серово- дород-10	№S	от 0 до 2,1 млн-1 включ.	от 0 до 3,0 включ.	±0,75 мг/м3	-
ПГЭ-903У-серово- дород-10		св. 2,1 до 7 млн-1	св. 3,0 до 10	-	±25 %
ПГЭ-903У-серово- дород-85		от 0 до 7 млн-1 включ.	от 0 до 10 включ.	±2,5 мг/м3
ПГЭ-903У-серово- дород-85		св. 7 до 61 млн-1	св. 10 до 85	-	±25 %
ПГЭ-903У-диоксид азота	NO2	от 0 до 1 млн-1 включ.	от 0 до 2 включ.	±0,5 мг/м3	-
ПГЭ-903У-диоксид азота	NO2	св. 1 до 10,5 млн-1	св. 2 до 20		±25 %
ПГЭ-903У-диоксид серы	SО2	от 0 до 3,8 млн-1 включ.	от 0 до 10 включ.	±2,5 мг/м3	-
ПГЭ-903У-диоксид серы	SО2	св. 3,8 до 18,8 млн-1	св. 10 до 50	-	±25 %
ПГЭ-903У- аммиак-0-70	NH3	от 0 до 28 млн-1 включ.	от 0 до 20 включ.	±5 мг/м3	-
ПГЭ-903У- аммиак-0-70		св. 28 до 99 млн-1	св. 20 до 70	-	±25 %
ПГЭ-903- аммиак-0-500		св. 99 до 707 млн-1	св. 70 до 500	-	±25 %
ПГЭ-903-хлор	CI2	от 0 до 0,33 млн-1 включ.	от 0 до 1 включ.	±0,25 мг/м3	-
ПГЭ-903-хлор	CI2	св. 0,33 до 5 млн-1	св. 1 до 15	-	±25 %
ПГЭ-903У-хлорид водорода	НС1	от 0 до 3,3 млн-1 включ.	от 0 до 5 включ.	±0,75 мг/м3	-
ПГЭ-903У-хлорид водорода	НС1	св. 3,3 до 30 млн-1	св. 5 до 45	-	±25 %

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
		объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГЭ-903У-фторид водорода	ОТ	от 0 до 0,6 млн-1 включ.	от 0 до 0,5 включ.	±0,12 мг/м3	-
		св. 0,6 до 4 млн-1	св. 0,5 до 4	-	±25 %
Примечания: 1) Сх - значение содержания определяемого компонента на входе газоанализатора. 2) Газоанализаторы с ПИП, предназначенными для контроля вредных веществ в воздухе рабочей зоны, соответствуют с Постановлению Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

Таблица 7 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов

с ПИП ССС-903МТ с преобразователями газовыми ПГТ-903У

Тип преобразователя	Определяемый компонент	Диапазон показаний объемной доли определяемого компонента, %	Диапазон измерений объемной доли определяемого компонента, %	Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %
ПГТ-903У-метан	СН4	от 0 до 4,4	от 0 до 2,2	±0,22
ПГТ-903У-пропан	С3Н8	от 0 до 1,7	от 0 до 0,85	±0,085
ПГТ -903У-водород -4	Н2	от 0 до 4	от 0 до 2	±0,2
ПГТ-903У-гексан	С6Н14	от 0 до 1	от 0 до 0,5	±0,05
ПГТ-903У-ацетилен	С2Н2	от 0 до 2,3	от 0 до 1,15	±0,115
ПГТ-903У акрило-нитрил	СзНзN	от 0 до 2,8	от 0 до 1,4	±0,14
Примечания: 1) Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР. 2) Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

Таблица 8 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с ПИП ССС-903МТ с преобразователями газовыми ПГО-903У

Тип преобразова теля	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразова теля	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	абсолютной	относи тельной
ПГО-903У-ме-	СН4	от 0 до 4,4 %	от 0 до 2,2 %	±0,22 % (об.д.)	-
тан		об.д.	об.д. включ.
		(от 0 до 100 %	св. 2,2 до 4,4	-	±10 %
		НКПР)	% об.д.
ПГО-903У-про-	С3Н8	от 0 до 1,7 %	от 0 до 0,85	±0,085 %	-
пан		об.д.	% об.д.	(об.д.)
		(от 0 до 100	включ.
		% НКПР)	св. 0,85 до 1,7	-	±10 %
			% об.д.
ПГО-903У-гек-	С6Н14	от 0 до 1,0 %	от 0 до 0,5%	±0,05 % (об.д.)	-
сан		об.д.	об.д. включ.
		(от 0 до 100	св. 0,5 до 1,0	-	±10 %
		% НКПР)	% об.д.
ПГО-903У-	С2Н2	от 0 до 2,3 %	от 0 до 1,15	±0,115 %	-
ацетилен		об.д.	% об.д.	(об.д.)
		(от 0 до 100	включ.
		% НКПР)	св. 1,15 до	-	±10 %
			2,3 % об.д.
ПГО-903У-	С2Н6	от 0 до 2,5 %	от 0 до 1,25	±5 % НКПР	-
этан		об.д.	% об.д.
		(от 0 до 100	включ.
		% НКПР)	св. 1,25 до	-	-
			2,5 % об.д.
ПГО-903У-бу-	н-С4Н10	от 0 до 1,4 %	от 0 до 0,7 %	±5 % НКПР	-
тан		об.д.	об.д. включ.
		(от 0 до 100	св. 0,7 до 1,4
		% НКПР)	% об.д.	-	-
ПГО-903У-	и-С4Н10	от 0 до 1,3 %	от 0 до 0,65	±5 % НКПР	-
изобутан		об.д.	% об.д.
		(от 0 до 100	включ.
		% НКПР)	св. 0,65 до	-	-
			1,3 % об.д.
ПГО-903У-	С5Н12	от 0 до 1,4 %	от 0 до 0,7 %	±5 % НКПР	-
пентан		об.д.	об.д. включ.
		(от 0 до 100	св. 0,7 до 1,4	-	-
		% НКПР)	% об.д.
ПГО-903У-	С6Н12	от 0 до 1,2 %	от 0 до 0,6 %	±5 % НКПР	-
циклогексан		об.д.	об.д. включ.
		(от 0 до 100	св. 0,6 до 1,2	-	-
		% НКПР)	% об.д.
ПГО-903У-	С7Н16	от 0 до 1,1 %	от 0 до 0,55	±5 % НКПР	-
гептан		об.д.	% об.д.
		(от 0 до 100	включ.
		% НКПР)		-	-

		Диапазон по-	Диапазон из	Пределы допускаемой ос-
Тип		казаний со	мерений со	новной
преобразова теля	Определяемый	держания	держания	погрешности
преобразова теля	компонент	определяемого компонента	определяемого компонента	абсолютной	относи тельной
			св. 0,55 до
			1,1 % об.д.
ПГО-903У-	С3Н6	от 0 до 2,0 %	от 0 до 1,0 %	±5 % НКПР	-
пропилен		об.д.	об.д. включ.
		(от 0 до 100	св. 1,0 до 2,0	-	-
		% НКПР)	% об.д.
ПГО-903У-ме-	СН3ОН	от 0 до 5,5 %	от 0 до 2,75	±5 % НКПР	-
тиловый спирт		об.д. (от 0 до 100	% об.д. включ.
		% НКПР)	св. 2,75 до 5,5 % об.д.	-	-
ПГО-903У-	С2Н5ОН	от 0 до 3,1 %	от 0 до 1,55	±5 % НКПР	-
этиловый		об.д.	% об.д.
спирт		(от 0 до 100	включ.
		% НКПР)	св. 1,55 до 3,1 % об.д.	-	-
ПГО-903У-	С2Н4	от 0 до 2,3 %	от 0 до 1,15	±5 % НКПР	-
этилен		об.д. (от 0 до 100	% об.д. включ.
		% НКПР)	св. 1,15 до 2,3 % об.д.	-	-
ПГО-903У-то-	С6Н5СН3	от 0 до 1,1 %	от 0 до 0,55	±5 % НКПР	-
луол		об.д. (от 0 до 100	% об.д. включ.
		% НКПР)	св. 0,55 до 1,1 % об.д.	-	-
ПГО-903У-	С6Н6	от 0 до 1,2 %	от 0 до 0,6 %	±5 % НКПР	-
бензол		об.д.	об.д. включ.
		(от 0 до 100	св. 0,6 до 1,2	-	-
		% НКПР)	% об.д.
ПГО-903У-	СН3СОСН3	от 0 до 2,5 %	от 0 до 1,25	±5 % НКПР	-
ацетон		об.д. (от 0 до 100	% об.д. включ.
		% НКПР)	св. 1,25 до 2,5 % об.д.	-	-
ПГО-903У-	С8Н10	от 0 до 1,0 %	от 0 до 0,5 %	±5 % НКПР	-
этилбензол		об.д.	об.д. включ.
		(от 0 до 100	св. 0,5 до 1,0	-	-
		% НКПР)	% об.д.
ПГО-903У-ме-	С5Н12О	от 0 до 1,5 %	от 0 до 0,75	±5 % НКПР	-
тилтретбути-		об.д.	% об.д.
ловый эфир		(от 0 до 100 % НКПР)	включ.	-	-

Тип преобразова теля	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразова теля	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	абсолютной	относи тельной
			св. 0,75 до 1,5 % об.д.
ПГО-903У- пара-ксилол	п-С8Н10	от 0 до 1,1 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,55 % об.д. включ. св. 0,55 до 1,1 % об.д.	±5 % НКПР	-
ПГО-903У- орто-ксилол	о-С8Н10	от 0 до 1,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,5 % об.д. включ. св. 0,5 до 1,0 % об.д.	±5 % НКПР	-
ПГО-903У-изопропиловый спирт	C3H8O	от 0 до 2,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,0 % об.д. включ. св. 1,0 до 2,0 % об.д.	±5 % НКПР	-
ПГО-903У-диоксид углерода	СО2	от 0 до 2 % об.д.	от 0 до 2 % об.д.	±(0,03+0,05Сх) % об.д.
ПГО-903У-диоксид углерода	СО2	от 0 до 5 % об.д.	от 0 до 5 % об.д.	±(0,03+0,05Сх) % об.д.
ПГО-903У- нефтепродукты	пары бензина неэтилированного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР
	пары топлива дизельного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР	-
	пары керосина	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР	-
	пары уайт-спирита	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР	-
	пары топлива для реактивных двигателей	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР
	пары бензина автомобильного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР	-
	пары бензина авиационного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР	-

Тип

преобразова

теля

Определяемый

компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относи

тельной

Примечания:

1) градуировка газоанализаторов исполнений ССС -903МТ-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:

- бензин неэтилированный по ГОСТ Р 51866-2002,

- топливо дизельное по ГОСТ 305-2013,

- керосин по ГОСТ Р 52050-2006,

- уайт-спирит по ГОСТ 3134-78,

- топливо для реактивных двигателей по ГОСТ 10227 -86,

- бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту",

- бензин авиационный по ГОСТ 1012 -2013;

_2) Сx - значение содержания определяемого компонента на входе газоанализатора._

Таблица 9- Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с ПИП ССС-903МТ с преобразователями газовыми ПГЭ-903У _

Тип	Определяемый	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
преобразователя	компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относительной
ПГЭ-903У-серо- водород-10	№S	от 0 до 2,1 млн-1 включ. св. 2,1 до 7 млн-1	от 0 до 3,0 включ. св. 3,0 до 10	±0,75 мг/м3	±25 %
ПГЭ-903У-серо- водород-20		от 0 до 2,1 млн-1 включ. св. 2,1 до 20 млн-1	от 0 до 3,0 включ. св. 3,0 до 28,3	±0,75 мг/м3	±25 %
ПГЭ-903У- сероводород-45		от 0 до 7 млн-1 включ. св. 7 до 32 млн-1	от 0 до 10 включ. св. 10 до 45	±2,5 мг/м3	±25 %
ПГЭ-903У-серо- водород-50		от 0 до 7 млн-1 включ. св. 7 до 50 млн-1	от 0 до 10 включ. св. 10 до 70,7	±2,5 мг/м3	±25 %

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относительной
ПГЭ-903У-серо- водород-85	Н2S	от 0 до 7 млн-1 включ. св. 7 до 61 млн-1	от 0 до 10 включ. св. 10 до 85	±2,5 мг/м3	±25 %
ПГЭ-903У-серо- водород-100	Н2S	от 0 до 7 млн-1 включ. св. 7 до 100 млн-1	от 0 до 10 включ. св. 10 до 141,4	±2,5 мг/м3	±25 %
ПГЭ-903У-кис- лород	О2	от 0 до 30 %	-	±(0,2+0,04Сх) % (об.д.)	-
ПГЭ-903У-водо- род	Н2	от 0 до 2 %	-	±(0,2+0,04Сх) % (об.д.)	-
ПГЭ-903У-оксид углерода	СО	от 0 до 17 млн-1 включ. св. 17 до 103 млн-1	от 0 до 20 включ. св. 20 до 120	±5 мг/м3	±25 %
ПГЭ-903У-диоксид азота	NO2	от 0 до 1 млн-1 включ. св. 1 до 10,5 млн-1	от 0 до 2 включ. св. 2 до 20	±0,5 мг/м3	±25 %
ПГЭ-903У-диоксид серы	SО2	от 0 до 3,8 млн-1 включ. св. 3,8 до 18,8 млн-1	от 0 до 10 включ. св. 10 до 50	±2,5 мг/м3	±25 %
ПГЭ-903У- аммиак-0-70	NHз	от 0 до 28 млн-1 включ. св. 28 до 99 млн-1	от 0 до 20 включ. св. 20 до 70	±5 мг/м3	±25 %
ПГЭ-903У- аммиак-0-500	NHз	от 0 до 99 млн-1 включ. св. 99 до 707 млн-1	от 0 до 70 включ. св. 70 до 500	не нормированы	±25 %
ПГЭ-903У-хлор	С12	от 0 до 0,33 млн-1 включ. св. 0,33 до 10 млн-1	от 0 до 1 включ. св. 1 до 30	±0,25 мг/м3	±25 %

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относительной
ПГЭ-903У-хлорид водорода	НС1	от 0 до 3,3 млн-1 включ. св. 3,3 до 30 млн-1	от 0 до 5 включ. св. 5 до 45	±0,75 мг/м3	±25 %
ПГЭ-903У-фторид водорода	НБ	от 0 до 0,6 млн-1 включ. св. 0,6 до 10 млн-1	от 0 до 0,5 включ. св. 0,5 до 8,2	±0,12 мг/м3	±25 %
ПГЭ-903У-фор- мальдегид	CH2O	от 0 до 0,4 млн-1 включ. св. 0,4 до 10 млн-1	от 0 до 0,5 включ. св. 0,5 до 12,5	±0,12 мг/м3	±25 %
ПГЭ-903У-оксид азота	NO	от 0 до 4 млн-1 включ. св. 4 до 100 млн-1	от 0 до 5 включ. св. 5 до 125	±1,25 мг/м3	±25 %
ПГЭ-903У-оксид этилена	C2H4O	от 0 до 1,6 млн-1 включ. св. 1,6 до 100 млн-1	от 0 до 3 включ. св. 3 до 183	±0,75 мг/м3	±25 %
ПГЭ-903У- несимметричный диме-тилгидразин	C2H8N2	от 0 до 0,12 млн-1 включ. св. 0,12 до 0,5	от 0 до 0,3 включ. св. 0,3 до 1,24	±0,075 мг/м3	±25 %
ПГЭ-903У-мета- нол	CH3OH	от 0 до 11,2 млн-1 включ. св. 11,2 до 100 млн-1	от 0 до 15 включ. св. 15 до 133	±3,75 мг/м3	±25 %
ПГЭ-903У-метил- меркаптан	СНзSН	от 0 до 0,4 млн-1 включ. св. 0,4 до 4,0 млн-1	от 0 до 0,8 включ. св. 0,8 до 8,0	±0,2 мг/м3	±25 %

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
		объемной доли	массовой концентрации, мг/м3	абсолютной	относительной
ПГЭ-903У-этил- меркаптан	С2Н5SН	от 0 до 0,4 млн-1 включ. св. 0,4 до 3,9 млн-1	от 0 до 1,0 включ. св. 1,0 до 10,0	±0,25 мг/м3	±25 %
Примечания: 1) Сх - значение содержания определяемого компонента на входе газоанализатора, объемная доля, %. 2) Газоанализаторы с ПИП, предназначенными для контроля вредных веществ в создухе рабочей зоны, соответствуют с Постановлению Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

Таблица 10 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с ПИП ССС-903МТ с преобразователями газовыми ПГФ-903У

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГФ-903У-изобутилен -0 -20	ьС4Н8	от 0 до 19,3 млн-1	от 0 до 45	±12 мг/м3	-
ПГФ-903У-изо- бутилен-0-200		от 0 до 43 млн-1 включ. св. 43 до 172 млн-1	от 0 до 100 включ. св. 100 до 400	±25 мг/м3	±25 %
ПГФ-903У изобутилен-0-2000		от 0 до 43 млн-1 включ. св. 43 до 2000 млн-1	от 0 до 100 включ. св. 100 до 4660	±25 мг/м3	±25 %
ПГФ-903У-эти- лен	С2Н4	от 0 до 86 млн-1 включ. св. 86 до 171 млн-1	от 0 до 100 включ. св. 100 до 200	±25 мг/м3	±25 %
ПГФ-903У-бен- зол	С6Н6	от 0 до 1,5 млн-1 включ. св. 1,5 до 9,3 млн-1	от 0 до 5 включ. св. 5 до 30	±1,25 мг/м3	±25 %
ПГФ-903У-ме- тилмеркаптан	СНзSН	от 0 до 0,4 млн-1 включ. св. 0,4 до 4,0 млн-1	от 0 до 0,8 включ. св. 0,8 до 8,0	±0,2 мг/м3	±25 %

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГФ-903У-этил- меркаптан	С2Н5SН	от 0 до 0,4 млн-1 включ. св. 0,4 до 3,9 млн-1	от 0 до 1,0 включ. св. 1,0 до 10,0	±0,25 мг/м3	±25 %
ПГФ-903У-ди- этиламин	С4НllN	от 0 до 9,8 млн-1 включ. св. 9,8 до 50 млн-1	от 0 до 30 включ. св. 30 до 150	±7,5 мг/м3	±25 %
ПГФ-903У-серо- углерод	СS2	от 0 до 3,1 млн-1 включ. св. 3,1 до 15 млн-1	от 0 до 10 включ. св. 10 до 47	±2,5 мг/м3	±25 %
ПГФ-903У-фе- нол	С6H6O	от 0 до 0,25 млн-1 включ. св. 0,25 до 4 млн-1	от 0 до 1 включ. св. 1 до 15,6	±0,25 мг/м3	±25 %
ПГФ-903У-тет- рафторэтилен	С2F4	от 0 до 7,2 млн-1 включ. св. 7,2 до 40 млн-1	от 0 до 30 включ. св. 30 до 166	±7,5 мг/м3	±25 %

Таблица 11 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с ПИП Ш 'У-А с термокаталитическим чувствительным элементом__

Тип преобразователя	Определяемый компонент	Диапазон показаний объемной доли определяемого компонента, %	Диапазон измерений объемной доли определяемого компонента, %	Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %
ПГУ - А-Т -метан	СН4	от 0 до 4,4	от 0 до 2,2	±0,22
ПГУ -А-Т -пропан	С3Н8	от 0 до 1,7	от 0 до 0,85	±0,085
ПГУ-А-Т -водород-4	Н2	от 0 до 4	от 0 до 2	±0,2
ПГУ -А-Т -гексан	С6Н14	от 0 до 1	от 0 до 0,5	±0,05
ПГУ -А-Т -ацетилен	С2Н2	от 0 до 2,3	от 0 до 1,15	±0,115
ПГУ -А-Т -акрило-нитрил	СзНзN	от 0 до 2,8	от 0 до 1,4	±0,14
Примечания: 1) Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР. 2) Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР. 3) Значения НКПР для определяемых компонентов по ГОСТ Р МЭК 60079-20-1-2011.

Таблица 12 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с ПИП ПГУ-А с оптико-абсорбционным чувствительным элементом

Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	абсолютной	относитель ной
ПГУ-А-О-метан	СН4	от 0 до 4,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 2,2 % об.д. включ. св. 2,2 до 4,4 % об.д.	±0,13 % (об.д.)	±5 %
ПГУ-А-О-пропан	С3Н8	от 0 до 1,7 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,85 % об.д. включ. св. 0,85 до 1,7 % об.д.	±0,051 % (об.д.)	±5 %
ПГУ-А-О-гексан	С6Н14	от 0 до 1,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,5% об.д. включ. св. 0,5 до 1,0 % об.д.	±0,03 % (об.д.)	±5 %
ПГУ-А-О-ацети-лен	С2Н2	от 0 до 2,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,15 % об.д. включ. св. 1,15 до 2,3 % об.д.	±0,069 % (об.д.)	±5 %
ПГУ-А-О-этан	С2Н6	от 0 до 2,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,2 % об.д. (от 0 до 50 % НКПР)	±3 % НКПР
ПГУ - А-О -бутан	н-С4Н10	от 0 до 1,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,7 % об.д. включ. . (от 0 до 50 % НКПР)	±3 % НКПР
ПГУ -А-О -из обу-тан	и-С4Н10	от 0 до 1,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,65 % об.д. включ. (от 0 до 50 % НКПР)	±3 % НКПР
ПГУ -А-О -п ентан	С5Н12	от 0 до 1,1 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,55 % об.д. включ. (от 0 до 50 % НКПР)	±3 % НКПР
ПГУ-А-О -цикло-гексан	С6Н12	от 0 до 1,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,5 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР

Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	абсолютной	относитель ной
ПГУ - А-О-гептан	С7Н16	от 0 до 0,85 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,425 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР
ПГУ-А-О-пропи- лен	С3Н6	от 0 до 2,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,0 % об.д. включ. (от 0 до 50 % НКПР)	±3 % НКПР
ПГУ-А-О-мети-ловый спирт	СН3ОН	от 0 до 6,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 3,0 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР
ПГУ-А-О-этило-вый спирт	С2Н5ОН	от 0 до 3,1 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,55 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР
ПГУ - А-О -этилен	С2Н4	от 0 до 2,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,15 % об.д. включ. (от 0 до 50 % НКПР)	±3 % НКПР
ПГУ - А-О-толуол	С6Н5СН3	от 0 до 1,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,5 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР
ПГУ -А-О -б енз ол	С6Н6	от 0 до 1,2 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,6 % об.д. включ. (от 0 до 50 % НКПР)	±3 % НКПР
ПГУ-А-О-ацетон	СН3СОСН3	от 0 до 2,5 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,25 % об.д. включ. (от 0 до 50 % НКПР)	±3 % НКПР

Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	абсолютной	относитель ной
ПГУ-А-О- этилбензол	С8Н10	от 0 до 0,8 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,4 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР
ПГУ-А-О-мети- лтретбутиловый эфир	С5Н12О	от 0 до 1,5 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,75 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР
ПГУ-А-О-пара- ксилол	п-С8Н10	от 0 до 0,9 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,45 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР
ПГУ-А-О-орто- ксилол	о-С8Н10	от 0 до 1,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,5 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР
ПГУ-А-О-изо- пропиловый спирт	C3H8O	от 0 до 2,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,0 % об.д. включ. (от 0 до 50 % НКПР)	±5 % НКПР
ПГУ-А-О- диоксид углерода-2	СО2	от 0 до 2 % об.д.	от 0 до 2 % об.д.	±(0,03+0,05Сх) % (об.д.)
ПГУ-А-О- диоксид углерода-5	СО2	от 0 до 5 % об.д.	от 0 до 5 % об.д.	±(0,03+0,05Сх) % (об.д.)

Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	абсолютной	относитель ной
ПГУ-А-О- нефтепродукты^	пары бензина неэтилированного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР
	пары топлива дизельного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР	-
	пары керосина	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР	-
	пары уайт-спирита	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР	-
	пары топлива для реактивных двигателей	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР
	пары бензина автомобильного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР
	пары бензина авиационного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5%НКПР	-
Примечания: 1) градуировка газоанализаторов с преобразователями ПГУ-А-О- нефтепродукты осуществляется изготовителем на один из определяемых компонентов: - бензин неэтилированный по ГОСТ Р 51866 -2002, - топливо дизельное по ГОСТ 305-2013, - керосин по ГОСТ Р 52050-2006, - уайт-спирит по ГОСТ 3134-78, - топливо для реактивных двигателей по ГОСТ 10227-86, - бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту", - бензин авиационный по ГОСТ 1012-2013; 2) Сx - значение содержания определяемого компонента на входе газоанализатора. 3) Значения НКПР для определяемых компонентов по ГОСТ Р МЭК 60079-20-1-2011.

Таблица 13- Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с ПИП ПГУ-А с электрохимическим чувствительным элементом _

Тип преобразова теля	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразова теля	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГУ-А-Э-серо- водород-10	№S	от 0 до 2,1 млн-1 включ. св. 2,1 до 7 млн-1	от 0 до 3,0 включ. св. 3,0 до 10	±0,75 мг/м3	±25 %
ПГУ-А-Э-серо- водород-20		от 0 до 2,1 млн-1 включ. св. 2,1 до 20 млн-1	от 0 до 3,0 включ. св. 3,0 до 28,3	±0,75 мг/м3	±25 %
ПГУ-А-Э- сероводород-45		от 0 до 7 млн-1 включ. св. 7 до 32 млн-1	от 0 до 10 включ. св. 10 до 45	±2,5 мг/м3	±25 %
ПГУ-А-Э-серо- водород-50		от 0 до 7 млн-1 включ. св. 7 до 50 млн-1	от 0 до 10 включ. св. 10 до 70,7	±2,5 мг/м3	±25 %
ПГУ-А-Э-серо- водород-85		от 0 до 7 млн-1 включ. св. 7 до 61 млн-1	от 0 до 10 включ. св. 10 до 85	±2,5 мг/м3	±25 %
ПГУ-А-Э-серо- водород-100	Н2S	от 0 до 7 млн-1 включ. св. 7 до 100 млн-1	от 0 до 10 включ. св. 10 до 141,4	±2,5 мг/м3	±25 %
ПГУ-А-Э-кис- лород	О2	от 0 до 30 %	-	±(0,2+0,04Сх) % (об.д.)	-
ПГУ-А-Э-водо- род	Н2	от 0 до 2 %	-	±(0,2+0,04Сх) % (об.д.)	-
ПГУ-А-Э- оксид углерода	СО	от 0 до 17 млн-1 включ. св. 17 до 103 млн-1	от 0 до 20 включ. св. 20 до 120	±5 мг/м3	±25 %
ПГУ-А-Э- диоксид азота	Ш2	от 0 до 1 млн-1 включ. св. 1 до 10,5 млн-1	от 0 до 2 включ. св. 2 до 20	±0,5 мг/м3	±25 %

Тип преобразова теля	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразова теля	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГУ-А-Э-диоксид серы	SО2	от 0 до 3,8 млн-1 включ. св. 3,8 до 18,8 млн-1	от 0 до 10 включ. св. 10 до 50	±2,5 мг/м3	±25 %
ПГУ-А-Э- аммиак-0-70	NH3	от 0 до 28 млн-1 включ. св. 28 до 99 млн-1	от 0 до 20 включ. св. 20 до 70	±5 мг/м3	±25 %
ПГУ-А-Э- аммиак-0-500	NH3	от 0 до 99 млн-1 включ. св. 99 до 707 млн-1	от 0 до 70 включ. св. 70 до 500	не нормированы	±25 %
ПГУ-А-Э-хлор	C12	от 0 до 0,33 млн-1 включ. св. 0,33 до 10 млн-1	от 0 до 1 включ. св. 1 до 30	±0,25 мг/м3	±25 %
ПГУ-А-Э- хлорид водорода	НС1	от 0 до 3,3 млн-1 включ. св. 3,3 до 30 млн-1	от 0 до 5 включ. св. 5 до 45	±0,75 мг/м3	±25 %
ПГУ-А-Э-фторид водорода	НБ	от 0 до 0,6 млн-1 включ. св. 0,6 до 10 млн-1	от 0 до 0,5 включ. св. 0,5 до 8,2	±0,12 мг/м3	±25 %
ПГУ-А-Э-фор- мальдегид	CH2O	от 0 до 0,4 млн-1 включ. св. 0,4 до 10 млн-1	от 0 до 0,5 включ. св. 0,5 до 12,5	±0,12 мг/м3	±25 %
ПГУ-А-Э-оксид азота	NO	от 0 до 4 млн-1 включ. св. 4 до 100 млн-1	от 0 до 5 включ. св. 5 до 125	±1,25 мг/м3	±25 %
ПГУ-А-Э-оксид этилена	C2H4O	от 0 до 1,6 млн-1 включ. св. 1,6 до 100 млн-1	от 0 до 3 включ. св. 3 до 183	±0,75 мг/м3	±25 %
ПГУ-А-Э- несимметричный диме-тилгидразин	C2H8N2	от 0 до 0,12 млн-1 включ. св. 0,12 до 0,5	от 0 до 0,3 включ. св. 0,3 до 1,24	±0,075 мг/м3	±25 %
ПГУ-А-Э-мета-нол	CH3OH	от 0 до 11,2 млн-1 включ. св. 11,2 до 100 млн-1	от 0 до 15 включ. св. 15 до 133	±3,75 мг/м3	±25 %

Тип преобразова теля	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразова теля	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГУ-А-Э-метил-меркаптан	СНзSН	от 0 до 0,4 млн-1 включ. св. 0,4 до 4,0 млн-1	от 0 до 0,8 включ. св. 0,8 до 8,0	±0,2 мг/м3	±25 %
ПГУ-А-Э-этил-меркаптан	С2Н5SН	от 0 до 0,4 млн-1 включ. св. 0,4 до 3,9 млн-1	от 0 до 1,0 включ. св. 1,0 до 10,0	±0,25 мг/м3	±25 %
Примечания: 1) Сx - значение содержания определяемого компонента на входе газоанализатора, объемная доля, % 2) Газоанализаторы с ПИП, предназначенными для контроля вредных веществ в создухе рабочей зоны, соответствуют с Постановлению Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

Таблица 14 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с ПИП ПГУ-А с фотоионизационным чувствительным элементом

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГУ-А-Ф- изобутилен -0 -20	ьС4Н8	от 0 до 19,3 млн-1	от 0 до 45	±12 мг/м3	-
ПГУ-А-Ф-изо- бутилен-0-200	^С4Н8	от 0 до 43 млн-1 включ. св. 43 до 172 млн-1	от 0 до 100 включ. св. 100 до 400	±25 мг/м3	±25 %
ПГУ-А-Ф-изо- бутилен- 0-2000	^С4Н8	от 0 до 43 млн-1 включ. св. 43 до 2000 млн-1	от 0 до 100 включ. св. 100 до 4660	±25 мг/м3	±25 %
ПГУ-А-Ф -этилен	С2Н4	от 0 до 86 млн-1 включ. св. 86 до 171 млн-1	от 0 до 100 включ. св. 100 до 200	±25 мг/м3	±25 %

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м3	абсолютной	относитель ной
ПГУ-А-Ф-бен- зол	С6Н6	от 0 до 1,5 млн-1 включ. св. 1,5 до 9,3 млн-1	от 0 до 5 включ. св. 5 до 30	±1,25 мг/м3	±25 %
ПГУ-А-Ф-ме- тилмеркаптан	СНзSН	от 0 до 0,4 млн-1 включ. св. 0,4 до 4,0 млн-1	от 0 до 0,8 включ. св. 0,8 до 8,0	±0,2 мг/м3	±25 %
ПГУ-А-Ф-этил-меркаптан	С2Н5SН	от 0 до 0,4 млн-1 включ. св. 0,4 до 3,9 млн-1	от 0 до 1,0 включ. св. 1,0 до 10,0	±0,25 мг/м3	±25 %
ПГУ-А-Ф-ди- этиламин	С4НllN	от 0 до 9,8 млн-1 включ. св. 9,8 до 50 млн-1	от 0 до 30 включ. св. 30 до 150	±5 мг/м3	±25 %
ПГУ-А-Ф-серо- углерод	СS2	от 0 до 3,1 млн-1 включ. св. 3,1 до 15 млн-1	от 0 до 10 включ. св. 10 до 47	±2,5 мг/м3	±25 %
ПГУ-А-Ф-фенол	С6Н6О	от 0 до 0,25 млн-1 включ. св. 0,25 до 4 млн-1	от 0 до 1 включ. св. 1 до 15,6	±0,25 мг/м3	±25 %
ПГУ-А-Ф-тет- рафторэтилен	С2Б4	от 0 до 7,2 млн-1 включ. св. 7,2 до 40 млн-1	от 0 до 30 включ. св. 30 до 166	±7,5 мг/м3	±25 %

Таблица 15 - Метрологические характеристики газоанализаторов

Наименование характеристики	Значение
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности	0,5
Пределы допускаемого изменения показаний за интервал времени 24 ч, в долях от пределов допускаемой основной погрешности	±0,5
Время прогрева, мин, не более	10

Наименование характеристики	Значение
Предел допускаемого времени установления показаний СГАЭС-ТГМ14 по уровню 0,9 (^,9д) по измерительным каналам с ПИП, с: -СГОЭС	20
- ПГУ-А-Т, ССС-903, ССС-903М, ССС-903МТ с преобразователями ПГТ	30
- ПГУ-А-О, ПГУ-А-Э, ПГУ-А-Ф, ССС-903, ССС-903М, ССС-903МТ с преобразователями ПГЭ, ПГО, ПГФ	60
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 98,0 до 104,6

Таблица 16 - Пределы допускаемой дополнительной погрешности СГАЭС -ТГМ14 по измерительным каналам, в зависимости от используемого ПИП

ПИП	Пределы допускаемой дополнительной погрешности СГАЭС -ТГМ14, в долях от предела допускаемой основной погрешности
ПИП	от изменения температуры окружающей среды на каждые 10 oC	от влияния изменения атмосферного давления	от изменения относительной влажности анализируемой среды
СГОЭС, СГОЭС-М, СГОЭС-М11, СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2	±0,5	±0,5 на каждые 3,3 кПа	±0,2 в диапазоне отн. влажности от 0 до 100 %
ССС-903, ССС-903М	±0,2	-	-
ССС-903МТ	±0,2	±0,5 на каждые 10 кПа	±0,2 на каждые 10 % отн. влажности
ПГУ-А	±0,2	±0,5 на каждые 10 кПа	±0,2 на каждые 10 % отн. влажности

Таблица 17 - Основные технические характеристики газоанализаторов

Наименование характеристики	Значение
Электрическое питание1) СГАЭС-ТГМ осуществляется от сети переменного тока напряжением, В частотой, Гц	от 198 до 253 от 49 до 51
Потребляемая мощность, ВА, не более	300
Полный срок службы, лет, не менее2)	10
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч,	35 000

Наименование характеристики	Значение
Маркировка взрывозащиты газоанализаторов
- СГОЭС, СГОЭС-2	1Ex d IIC T4 Gb,
	PB Exdl Mb
- СГОЭС - М, СГОЭС - М11, СГОЭС - М-2, СГОЭС - М11-2	1Ex d [ib] IIC T4 Gb,
	PB Exd[ib]I Mb
- ССС-903МТ	lEx d ib [ib] 1IB+H2 Т4 Gb;
	Ex tb ib [ib] IIIC
	«Т85°С...Т100°С» Db
- CCC-903	1Ex d ib IIC T6 Gb
- CCC-903М	1Ex d ib [ib] IIC T6 Gb
- ПГУ-А	1Ex d ib ПС T6m Gb
	Ex tb ib IIIC «T85°C...T100°C»
	Db
Степень защиты оболочек по ГОСТ 14254-2015:
- СГОЭС, СГОЭС-2, СГОЭС - М, СГОЭС - М11, СГОЭС - М-	IP66
2, СГОЭС - М11 -2
- ССС-903МТ	IP66/67
- CCC-903, ^^903М	IP66
- ПГУ-А	IP66
1) Примечание — электрическое питание ПИП постоянным током осуществляется от УПЭС
(не более 16 шт.) или от внешнего источника питания.
2) Без учета чувствительного элемента.

Таблица 18 - Габаритные размеры и масса составных частей газоанализаторов (УПЭС, СГОЭС, СГОЭС-2, СГОЭС-М, СГОЭС-М-2, СГОЭС-М11, СГОЭС-М11-2,ПГУ-А) _

Условное обозначение составной части СГАЭС-ТГМ14	Габаритные размеры, мм, не более				Масса, кг, не более
Условное обозначение составной части СГАЭС-ТГМ14	длина	ширина	высота	диаметр	Масса, кг, не более
УПЭС	266	482	132	-	17,0
СГОЭС, СГОЭС-2 (без блока индикации с кронштейном)	303	107	191	-	4,8 (алюминий), 6,5 (нерж. сталь)
СГОЭС-М, СГОЭС-М-2 (с блоком индикации и кронштейном)	383	107	191	-	4,8 (нерж. сталь), 7,5 (алюминий)
СГОЭС-М11, СГОЭС-М11-2	135	135	245	-	5,0
ПГУ-А	150	-	-	50	0,65

Таблица 19 - Габаритные размеры и масса составных частей газоанализаторов (CCC-903,CCC-903М)___

Условное обозначение составной части газоанализаторов	Габаритные размеры, мм, не более				Масса, кг
Условное обозначение составной части газоанализаторов	длина	ширина(без кабельных вводов)	вы сота	диаметр	Масса, кг
УПЭС-903	180	125	150	-	3,0
УПЭС-903М	186	167	100	-	6,7
ПГТ-903	-	-	65	38	0,1
ПГЭ-903	-	-	55	38	0,1
ПГЭ-903А	-	-	45	38	0,1
ПГО-903	-	-	51	46	0,1

Условное обозначение составной части газоанализаторов

Габаритные размеры, мм, не более

Масса, кг

длина

ширина(без кабельных вводов)

вы

сота

диаметр

ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У

143

0,65

Таблица 20 - Габаритные размеры и масса составных частей газоанализаторов (ССС-903МТ)

Условное обозначение составной части газоанализаторов	Габаритные размеры, мм, не более				Масса, кг, не более
Условное обозначение составной части газоанализаторов	длина	ширина (без кабельных вводов)	высота	диаметр	Масса, кг, не более
УПЭС-903МТ (нержавеющая сталь)	186	167	100	-	5,2
УПЭС-903МТ (алюминий)	186	167	100	-	2,1
ПГЭ-903У, ПГО-903У, ПГФ-903У, ПГТ-903У	-	-	143	50	0,65

Таблица 21 - Условия эксплуатации газоанализаторов

Условное обозначение составной части СГАЭС-ТГМ14	Параметр
Условное обозначение составной части СГАЭС-ТГМ14	диапазон температуры окружающей и анализируемой сред, 0С	относительная влажность при температуре 35 оС, %	диапазон атмосферного давления, кПа
УПЭС	от -10 до +45	до 95 %	от 80 до 120
ССС-903	от -60 до +60	до 95 (без конденсации)	от 84 до 117,3
ССС-903М	от -25 до +55	до 95 (без конденсации)	от 84 до 117,3
ССС-903МТ с ПГТ-903У ССС-903МТ с ПГО-903У ССС-903МТ с ПГЭ-903У ССС-903МТ с ПГФ-903У	от -60 до +90 от -60 до +85 от -60 до +75 от -40 до +75	до 95 (без конденсации)	от 84 до 117,3
СГОЭС, СГОЭС-М, СГОЭС-М11	от -60 до +85	до 100 (без конденсации)	от 80 до 120
СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2	от -60 до +90	до 100 (без конденсации)	от 80 до 120
ПГУ-А для преобразователей ПГУ-А-Т для преобразователей ПГУ-А-О для преобразователей ПГУ-А-Э для преобразователей ПГУ-А-Ф	от -60 до +90 от -60 до +85 от -60 до +75 от -40 до +75	до 95 (без конден -сации)	от 84 до 117,3

Знак утверждения типа

наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, на табличку, расположенную на боковой панели центрального блока газоанализатора.

Комплектность

Таблица 22 - Комплектность газоанализаторов СГАЭС-ТГМ14:

Наименование	Обозначение	Количество
Газоанализаторы СГАЭС-ТГМ14 в составе:	ЖСКФ.411711.003 ТУ
- панель управления УПЭС		1 шт.
- ПИП		По заявке Заказчика
Руководство по эксплуатации	ЖСКФ.413311.003 Ц РЭ или ЖСКФ.413311.003 А РЭ	1 экз.

Наименование	Обозначение	Количество
Методика поверки	МП 242-2422-2021	1 экз.
Комплект принадлежностей	-	1 компл.

Сведения о методиках (методах) измерений: методики измерений приведены в разделе 5 документов: ЖСКФ.413311.003 Ц РЭ, ЖСКФ.413311.003 А РЭ

Нормативные документы

Приказ Росстандарта от 31 декабря 2020 года N 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

Постановление Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений, при условии загазованности среды источником, выделяющим только один определяемый компонент

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Технические условия ЖСКФ 411711.003 ТУ
