Комплекс автоматизированный измерительно-управляющий "КИ-БППГ-1 Калининградская ТЭЦ-2", 84604-22

Назначение

Комплекс    автоматизированный    измерительно -управляющий    «КИ-БППГ-1

Калининградская ТЭЦ-2» (далее - комплекс) предназначен для преобразования сигналов силы постоянного тока, поступающих от первичных измерительных преобразователей, в значения технологических параметров (давление, температура, расход, ток и мощность электродвигателя компрессора), контроля и хранения измеренных параметров оборудования блочного пункта подготовки газа (БППГ-1) полученных при обеспечении технологического процесса предварительной подготовки и контроля качества газа перед подачей в компрессорную станцию, и в газовую турбину блока №1 Калининградской ТЭЦ-2.

Описание

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее АСУ ТП) Калининградской ТЭЦ-2 и включает в себя измерительно-управляющую часть автоматизированной системы управления технологическим процессом (далее АСУТП) БППГ-1 блока №1 Калининградской ТЭЦ-2.

Комплекс обеспечивает измерение рабочих параметров оборудования в процессе его эксплуатации, визуализацию измеренных параметров и реализацию алгоритмов управления оборудованием, на основе измерительной информации от первичных измерительных преобразователей, работающих в составе оборудования АСУТП БППГ-1:

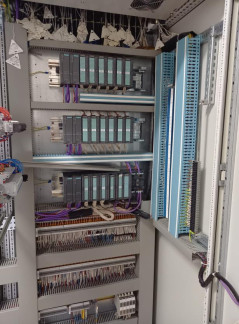

Комплекс представляет собой совокупность технических средств, в том числе:

1) оборудование нижнего уровня, состоящее из:

-    контроллеров программируемых Simatic S7-300 с модулями ввода аналоговых сигналов SM 331 (регистрационный № 15772-11), в составе устройств распределенного ввода -вывода Simаtiс ЕТ-200М (регистрационный № 66213-16), осуществляющих циклический опрос, прием и преобразование сигналов от первичных измерительных преобразователей в выходной код и передачу их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet» по цифровой шине полевого уровня Profibus DP

-    линий связи, соединяющих измерительные модули с датчиками;

-    трех дублированных процессоров в SIMATIC S7-414-5H (один общий для БППГ и по одному на ГДК1 и ГДК2), обеспечивающих выполнение алгоритмов управления при ведении технологического процесса БППГ-1 на основе принятой измерительной информации измерительных модулей комплекса;

-    специализированного программного обеспечения STEP 7 версии V5.6+SP1+HF5, предназначенного для программирования контроллеров комплекса с целью обработки измерительных сигналов, автоматического регулирования, управления, выполнения функций защит и блокировок и обеспечения диагностики работы системы управления БППГ -1;

2. Оборудование верхнего уровня, в качестве которого используется инженерный программный комплекс SIMATIC «PCS7» версии V.9.0 +SP2 фирмы Siemens, состоящего из:

-    дублированного основного сервера (OS Server) системы автоматизации АСУТП БППГ-1, предназначенных для хранения полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;

-    сервера долговременного хранения архива;

-    рабочих и инженерной станций комплекса, реализованных на базе персональных компьютеров, которые получают измерительную информацию от серверов системы по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений в процессе работы оборудования БППГ-1; инженерная станция содержит приложения, представляющие собой комплекс программных средств для конфигурирования и диагностики всех устройств автоматизации;

-    стандартного программного обеспечения - операционной системы Windows 10 Professional и специализированного инженерного программного обеспечения, входящего в состав ПТК « SIMATIC PCS7 и SCADA-системы - «SIMATIC WinCC», предназначенного для конфигурации серверов, также визуализации процессов работы БППГ-1 и обеспечения контроля над всем технологическим процессом и передачи измерительной информации на инженерную и рабочие станции комплекса.

Структурная схема комплекса измерительного «КИ-БППГ-1 Калининградская ТЭЦ-2» приведена на рисунке 2.

Помещение БППГ-1

АРМ оперативного персонала АСУТП

Инженерная

станция

Помещение БЩУ блока №1 АРМ

оператора

АРМ

оператора

технолога

технолога

AS

400H

ET200M

АРМ

преобразователи блочного пункта    преобразователи газодожимных

подготовки газа блока №1(БППГ)    компрессоров (ГДК-1 и ГДК-2)

Рисунок 2 - Структурная схема «Комплекса автоматизированного измерительно -управляющего

«КИ-БППГ1 Калининградская ТЭЦ -2»

Пломбирование системы не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер системы в форме числового кода приведен в формуляре на систему.

Программное обеспечение

Комплекс работает под управлением ПО «BPPG-1 KaliningradskayaTEC-2». Конфигурация данного программного проекта на базе ПТК "Simatic PCS7", выполнена под задачи комплекса, автоматизированного измерительно-управляющего «КИ-БППГ-1 Калининградской ТЭЦ-2».

Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее - БПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе - изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается контрольной суммой байтов метрологически значимой части проектов и системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 документа ИК.2842-АТХ1 -РЭ.02 «Комплекс автоматизированный измери-тельно-управляющий «КИ-БППГ-1 Калининградская ТЭЦ -2». Руководство по эксплуатации Часть 2 Техническое описание».

Нормативные документы

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Техническое задание на модернизацию программно-технического комплексов автоматизированных систем управления технологическими процессами блочного пункта подготовки газа (ПТК АСУ ТП БППГ) блока №1 Калининградской ТЭЦ -2.
