| Номер в госреестре | 84608-22 |
| Наименование СИ | Комплекс измерительно-вычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ПАО "Газпром" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Инженерно-технический центр Общества с ограниченной ответственностью "Газпром энерго" (Инженерно-технический центр ООО "Газпром энерго"), г. Оренбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ПАО «Газпром» (далее - ИВК ПАО «Газпром») предназначен для измерения времени в шкале времени UTC(SU), активной и реактивной электрической энергии.
Принцип действия ИВК ПАО «Газпром» при измерении времени заключается в формировании шкалы времени и хранении этой шкалы времени в сервере синхронизации времени ССВ-1Г (Рег. № 58301-14). Сервер синхронизации времени ССВ-1Г осуществляет сравнение сигнала от внутреннего модуля «ГЛОНАСС/GPS» с частотой внутреннего опорного генератора и подстройку частоты опорного генератора. В случае отсутствия видимых спутников ГЛОНАСС/GPS для хранения текущего времени и формирования сигналов синхронизации используется внутренний опорный генератор сервера синхронизации времени ССВ-1Г. Сервер синхронизации времени ССВ-1Г осуществляет синхронизацию часов компонентов ИВК ПАО «Газпром» (сервера дежурного пункта, автоматизированных рабочих мест) по локальной сети Ethernet и внешних устройств (устройств сбора и передачи данных (далее - УСПД), счетчиков электрической энергии).
Принцип действия ИВК ПАО «Газпром» при измерении активной и реактивной электрической энергии заключается в получении результатов измерений электрической энергии и служебной информации по цифровым каналам связи от автоматизированных информационноизмерительных систем коммерческого учета электрической энергии (далее - АИИС КУЭ) ПАО «Газпром».
ИВК ПАО «Газпром» обеспечивает прием информации по основному каналу связи -спутниковой связи стандарта DVB-S2, обеспечивающей обмен данными по сети Ethernet между ИВК ПАО «Газпром» и измерительно-вычислительными комплексами опрашиваемых АИИС КУЭ. При отсутствии связи по основному каналу, происходит автоматическое переключение на резервный канал связи, реализованный наземными проводными каналами связи, такими как xDSL, E1, Dial-Up, обеспечивающими обмен данными между ИВК ПАО «Газпром» и УСПД, входящими в состав опрашиваемых АИИС КУЭ.
В ИВК ПАО «Газпром» обеспечена возможность ручного переключения на аварийный канал связи, реализованный по сети сотовой связи стандарта GSM/GPRS, обеспечивающей обмен данными со счетчиками электрической энергии, входящими в состав опрашиваемых АИИС КУЭ.
ИВК ПАО «Газпром» хранит измерительную информацию (результаты измерений электрической энергии) и служебную информацию (журналы событий УСПД и счетчиков электрической энергии) в базах данных Oracle и MSSQL. ИВК ПАО «Газпром» осуществляет математическую обработку результатов измерений, заключающуюся в умножении на коэффициенты трансформации измерительных трансформаторов тока и напряжения, сведения баланса электрической энергии по подстанции, расчета потерь электрической энергии в линиях и силовых трансформаторах.
ИВК ПАО «Газпром» состоит из шкафа серверного, шкафа кроссового и автоматизированных рабочих мест (далее - АРМ). В состав шкафа серверного входят серверы Lenovo ThinkServer RD650, работающие под управлением операционной системы Microsoft Windows Server 2012 R2, сервер синхронизации времени ССВ-1Г и сетевое оборудование LAN. В состав шкафа кроссового входят коммутаторы LAN WS C2960 24TT-L. Оборудование шкафа серверного, шкафа кроссового и АРМ объединены в локальную вычислительную сеть ООО «Газпром энерго».
Передача результатов измерений электрической энергии осуществляется автоматически или по команде оператора с АРМ по электронной почте в виде файлов XML макет 80020. В ИВК ПАО «Газпром» реализован информационный обмен данными (макеты XML формата 80020, 80030) с системой автоматизированной информационно -измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Межрегионэнергосбыт», регистрационный номер № 65280-16. Передача информации происходит по сети Интернет через межсетевой экран с использование электронно-цифровой подписи (ЭЦП).

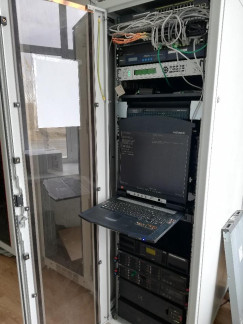

Общий вид ИВК ПАО «Газпром» приведен на рисунках 1 и 2.
Нанесение знака поверки на средство измерений и пломбирование ИВК ПАО «Газпром» не предусмотрено. Заводской номер в виде цифро -буквенного обозначения наносится на формуляр.
В состав ИВК ПАО «Газпром» входит программное обеспечение (далее - ПО):
- ПО «АльфаЦЕНТР» и ПО «Энергосфера» установленное на серверах ИВК, осуществляет обработку, организацию учета и хранения результатов измерений электрической энергии, а также их отображение и передачу в автоматическом режиме в форматах, предусмотренных регламентом оптового рынка электроэнергии;
- ПО «АльфаЦЕНТР» и ПО «Энергосфера», установленное на АРМ пользователей, осуществляет отображение, хранение и вывод на печать результатов измерений и журналов событий.
ПО «АльфаЦЕНТР», осуществляет хранение информации в базе данных Oracle, ПО «Энергосфера», осуществляет хранение информации в базе данных MSSQL.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки метрологически значимого программного обеспечения ИВК приведены в таблицах 1 и 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | ac_metrology.dll |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 12.1 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) | 3e736b7f380863f44cc8e6f7bd211c54 |
Таблица 2 - Идентификационные признаки метрологически значимой части ПО «Энергосфера»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | pso_metr.dll |
| Номер версии (идентификационный номер) программного обеспечения | 1.1.1.1 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) | cbeb6f6ca69318bed976e08a2bb7814b |
Метрологические и технические характеристики ИВК ПАО «Газпром» приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики ИВК ПАО «Газпром»
| Характеристика | Значение |
| 1 | 2 |
| Пределы допускаемого значения поправки часов ИВК относительно шкалы времени UTC(SU), с | ±1 |
| Пределы допускаемой абсолютной погрешности измерения активной и реактивной электрической энергии при сборе, хранении, обработке и передачи результатов измерений, единиц младшего разряда | ±1 |
| Цикличность сбора результатов измерений, час | 24 |
| Формирование XML-файла (макет 80020) для передачи в программно -аппаратный комплекс администратора торговой системы оптового рынка электроэнергии | автоматическое |
| Формирование баз данных с результатами измерений с указанием времени проведения измерений, журналов событий УСПД, счетчиков | автоматическое |
| Глубина хранения результатов измерений в базах данных, год, не менее | 3,5 |
| Ведение журналов событий ИВК | автоматическое |
| Параметры электрического питания: - частота сети, Гц - напряжение, В | от 49 до 50 от 198 до 242 |
| 1 | 2 |
| Потребляемая мощность, ВА, не более | 5000 |
| Рабочие условия применения компонентов ИВК: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более | от 0 до 35 90 |
| Режим работы | непрерывный круглосуточный |
| Среднее время восстановления, часов | не более 1 |
| Средний коэффициент готовности | не менее 0,99 |
наносится типографским способом на титульный лист формуляра МРЕК.411711.049.ФО Комплекс измерительно-вычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ПАО «Газпром». Формуляр.
Комплектность ИВК ПАО «Газпром» приведена в таблице 4.
Таблица 4 - Комплектность ИВК ПАО «Газпром»
| Наименование | Тип оборудования | Количество |
| 1 | 2 | 3 |
| Шкаф серверный | ||
| Шкаф напольный 19" 42U 800x800 | ZPAS | 1 шт. |
| ИБП APC Smart-UPS RT 5000VA RM 230V | SURTD5000RMXLI | 1 шт. |
| Дополнительная батарея APC Smart -UPS RT 192 V RM Battery Pack | SURT192RMXLBP | 1 шт. |
| Сервер дежурного пункта | Lenovo ThinkServer RD650 2U | 2 шт. |
| Переключатель KVM 2 консоль LCD 19" | KL1516AN -AX-RG | 1 шт. |
| Модуль удлинителя, SVGA+KBD+MOUSE USB | KA9570-AX | 10 шт. |
| Сервер синхронизации времени | ССВ-1Г | 1 шт. |
| Коммутатор LAN WS-C2960-24TT-L Catalyst 2960 24 10/100 + 2 1000BT LAN Base Image | WS-C2960-24TT-L | 1 шт. |
| Коммутатор SAN switch 8/8 | Express IBM System Storage SAN24B-4 | 1 шт. |
| Сетевое хранилище | QNAP QTS 4D | 1 шт. |
| SFP модуль для SAN коммутатора | SFP 8 Gbps SW | 8 шт. |
| Ленточная библиотека | TS3100 Tape Library Model L2U | 1 шт. |
| Digi Anywhere USB 5 port USB over IP Hub(AW -U SB -5 -W) | DGAW-USB-5-W | 1 шт. |
| Маршрутизатор Cisco 1941 | SEC-VPN | 1 шт. |
| 1 | 2 | 3 |
| Видеосервер Дежурного пункта | Intel(R) Core i5-4460/4GB/500GB | 1 шт. |
| Оборудование аварийного канала связи | ||
| GSM-модем | RX100-R2 | 4 шт. |
| Блок питания для GSM-модема | PS12-500s | 4 шт. |
| Антенна | Antey 905 5dB | 4 шт. |
| 3G Роутер | IRZ RUH2B | 1 шт. |
| Антенна | Antey 905 5dB | 1 шт. |
| Блок питания для 3 G роутера | PS12-500s | 1 шт. |
| GSM-модем | RX108-R4 | 1 шт. |
| Блок питания для GSM-модема | PS12-500s | 1 шт. |
| Антенна | Antey 905 5dB | 1 шт. |
| 8-портовый асинхронный сервер RS-232/422/485 в Ethernet | NPort 5650-8 | 1 шт. |
| Модем в комплекте с блоком питания | T-336Cx (в комплекте с PW-180A) | 2 шт. |
| Шкаф кроссовый | ||
| Шкаф настенный 19-дюймовый (19"), 12U | TWFS-1266-GP-RAL9004 | 1 шт. |
| ИБП APC Smart-UPS 750VA LCD RM 2U 230V | SMT750RMI2U | 1 шт. |
| Коммутатор LAN WS C2960 24TT-L Catalyst 2960 24 10/100 + 2 1000BT LAN Base Image | WS C2960 24TT-L | 2 шт. |
| Монитор 24" Black TN LED 5ms 16:9 DVI 100M:1 250cd | V246HLbd | 7 шт. |
| Системный блок | AMD FX-4300/ 4Gb/ 1Tb/ AMD760G/ DVDRW/клавиатура/мышь/WIN7 | 7 шт. |
| ИБП APC Back-UPS 800VA with AVR, IEC, 230V | BX800CI | 7 шт. |
| Программное обеспечение | ||
| Программное обеспечение «АльфаЦЕНТР» | AC-SE-5 (многопользовательская для центров сбора и обработки данных) без Oracle и внешних ком серверов, USB-key | 1 комплект |
| Программное обеспечение базы данных | Oracle Database Enterprise Edition PL | 1 шт. |
| Программное обеспечение базы данных | Microsoft SQL Server 2012 | 1 шт. |
| Операционная система | Windows Server 2012 | 2 шт. |
| Программное обеспечение «Энергосфера» | ПК «Энергосфера» | 1 комплект |
| Документация | ||
| Комплекс измерительно-вычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ПАО «Газпром». Формуляр | МРЕК.411711.049.ФО | 1 шт. |
Методика измерений изложена в документе «Методика измерений электрической энергии с использованием комплекса измерительно-вычислительного дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ПАО «Газпром»». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016 г.
Нормативные документы, устанавливающие требования к комплексу измерительно -вычислительному дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ПАО «Газпром»
ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. N 1621 Государственная поверочная схема для средств измерений времени и частоты
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
