| Номер в госреестре | 84617-22 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | TOPCON OS |
| Изготовитель | "TOPCON CORPORATION", Япония |
| Год регистрации | 2022 |
| Срок свидетельства | 03.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные TOPCON OS (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов при выполнении кадастровых, строительных и землеустроительных работ, при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также для передачи единицы плоского угла.
Тахеометры — это приборы, предназначенные для геодезических измерений. Принцип действия тахеометров основан на измерении углов поворота (вертикального и горизонтального) визирной трубы и одновременного измерения расстояний до объектов.
Принцип измерения углов поворота заключается в измерении кодовых дорожек (дисков), расположенных на вертикальных и горизонтальных лимбах.
Измерение расстояний производится при помощи лазерного дальномера посредством определения разности фаз излучаемых и принимаемых (отраженных от объекта) сигналов. Лазерный дальномер может работать в отражательном режиме (при работе на призменные отражатели), отражательном режиме на отражающую пленку и диффузном режиме.
Для измерений расстояний используется лазерный диод с длиной волны излучения 690 нм класс безопасности 3R в соответствии с ГОСТ 1ЕС 60825-1-2013. В качестве указателя створа используется лазерный диод (с длиной волны излучения 626 нм/ с длиной волны излучения 524 нм).
Конструктивно тахеометры выполнены в едином блоке. На передней панели тахеометров расположен жидкокристаллический дисплей и панель управления, винт точной вертикальной наводки. Тахеометры могут быть снабжены вторым дисплеем. На боковых панелях — аккумуляторный отсек с аккумулятором, юстировочные винты круглого уровня, винт точной горизонтальной наводки, кнопка запуска работы тахеометра. Тахеометр имеет два различных порта USB. Каждый порт используется для соединения с устройствами различных типов. USB порт 1 используется для подключения флэш-памяти USB (внешний диск), USB порт 2 (mini-B) используется для подключения к компьютерам и другим устройствам. Оптическая часть тахеометров состоит из поворотного объектива (с функцией лазерного целеуказателя), створоуказателя, окуляра, зрительной трубы с фокусирующим кольцом и винта окуляра зрительной трубы. Тахеометры оснащены оптическим отвесом, кроме того (как дополнительная заводская опция) могут быть оснащены лазерным отвесом.
Тахеометры оснащены интерфейсом RS232C для подключения внешнего питания и связи с внешними устройствами, а также модулем Bluetooth и беспроводным устройством связи LAN.
Тахеометры выпускаются в 8 модификациях: TOPCON OS-201, TOPCON OS-202, TOPCON OS-203, TOPCON OS-205, TOPCON OS-201L, TOPCON OS-202L, TOPCON OS-203L, TOPCON OS-205L, которые отличаются дискретностью отсчета, пределами допускаемой абсолютной погрешности измерений углов, допускаемым средним квадратическим отклонением измерений углов и диапазоном рабочих температур.
Пломбирование крепежных винтов корпуса не производится, ограничение несанкционированного доступа обеспечивается особой конструкцией крепежных винтов.
Общий вид тахеометров представлен на рисунке 1. Содержание маркировки тахеометров представлено на рисунке 2.
Место нанесения знака поверки

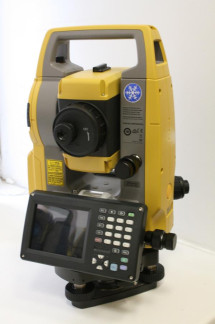

Рисунок 1 - Общий вид тахеометров электронных TOPCON OS
Тахеометры имеют встроенное ПО (далее - ПО) «BASIC» и «MAGNET Field». ПО обеспечивает взаимодействие узлов тахеометров, а также проведение измерений, обработку и сохранение данных.
Защита ПО соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | BASIC | MAGNET Field |
| Номер версии (идентификационный номер) ПО, не ниже | 1.50EN_00 | 6.1.2 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 7d923de9* | 666e7eb1** |
| Алгоритм вычисления идентификатора ПО | CRC32 | CRC32 |
| * - контрольная сумма указана для версии 1.50EN 00; ** - контрольная сумма указана для версии 6.1.2. | ||
Таблица 2 - Метрологические характеристики, включая показатели точности, тахеометров электронных TOPCON OS_
| Наименование характеристики и единицы измерений | Значение | |||||||
| TOP CON OS- 201 | TOP CON OS- 202 | TOP CON OS- 203 | TOP CON OS- 205 | TOP CON OS- 201L | TOP CON OS- 202L | TOP CON OS- 203L | TOPC ON OS- 205L | |
| Диапазон измерений: - углов, градусы; - расстояний, м: - отражательный режим; - отражательный режим на отражающую плёнку; - диффузный режим | от 0 до 360 | |||||||
| от 1,3 до 6000,0 от 1,3 до 500,01) от 0,3 до 1000,02) | ||||||||
| Пределы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), угловые секунды | ±2 | ±4 | ±6 | ±10 | ±2 | ±4 | ±6 | ±10 |
| Допускаемое среднее квадратическое отклонение измерений углов, угловые секунды | 1 | 2 | 3 | 5 | 1 | 2 | 3 | 5 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим; - отражательный режим на отражающую плёнку; - диффузный режим: от 0,3 до 200 м включ.; св. 200 до 350 м включ.; св. 350 до 1000 м включ. | ±2-(1,5+2-10-6-L3)) ±2-(2+2-10-6-L) ±2-(2+2-10-6-L) ±2-(5+10-10-6-L) ±2-(10+10-10-6-L) | |||||||
| Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - отражательный режим; - отражательный режим на отражающую плёнку; - диффузный режим: от 0,3 до 200 м включ.; св. 200 до 350 м включ.; св. 350 до 1000 м включ. | 1,5+2-10-6-L 2+2-10-6-L 2+2-10-6-L 5+10-10-6-L 10+10-10-6-L | |||||||
| 1) Измерения на отражающую плёнку (90*90) мм; 2) Измерения на поверхность, соответствующую белой поверхности пластины Кодак с коэффициентом отражения 90 % по ГОСТ 8.557-2007; 3) L - измеряемое расстояние, мм. | ||||||||
Наименование характеристики и единицы измерений
Значение
| TOP | TOP | TOP | TOPC | TOP | TOP | TOP | TOPC |
| CON | CON | CON | ON | CON | CON | CON | ON |
| OS- | OS- | OS- | OS- | OS- | OS- | OS- | OS- |
| 201 | 202 | 203 | 205 | 201L | 202L | 203L | 205L |
Увеличение зрительной трубы, крат, не менее
30
45
90
1,3
10/2
±6
±1
Диаметр входного зрачка, мм, не менее
Угловое поле зрения зрительной трубы, угловые минуты, не менее
Наименьшее расстояние визирования, м, не более
Цена деления круглого установочного уровня, угловые минуты/мм_
Диапазон компенсации компенсатора, угловые минуты
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, угловые секунды
0,5/1
1/5
0,5/1
1/5
0,1/1/10
Дискретность отсчета:
- углов, угловые секунды;
- расстояний, мм
Источник электропитания
- напряжение, В;
- ёмкость, А/ч
Внутренний аккумулятор
7,2
5,98
Диапазон рабочих температур, °С
от -20 до +60
от -35 до +50
Габаритные размеры, мм, не более:
- длина;
- ширина;
- высота
174 (один дисплей); 190 (два дисплея) 191 (один дисплей); 191 (два дисплея) 348 (один дисплей); 348 (два дисплея)
Масса, кг, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
5,7
10
10000
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность тахеометра
| Наименование | Обозначение | Количество |
| Тахеометр электронный | - | 1 шт. |
| Аккумулятор | BDC72 | 2 шт. |
| Зарядное устройство | CDC77 | 1 шт. |
| Кабель питания | EDC113 | 1 шт. |
| Стилус | - | 1 шт. |
| Крышка объектива | - | 1 шт. |
| Светозащитная бленда | - | 1 шт. |
| Сумка для инструментов | - | 1 шт. |
| Отвертка | - | 1 шт. |
| Кисточка для линз | - | 1 шт. |
| Юстировочная шпилька | - | 2 шт. |
| Гаечный ключ | - | 1 шт. |
| Силиконовая салфетка | - | 1 шт. |
| Краткое руководство | - | 1 экз. |
| Руководством по эксплуатации, записанное на USB-устройство | - | 1 шт. |
| Футляр | SC247S | 1 шт. |
| Ремень для переноски | - | 1 шт. |
приведены в разделах 12, 13 документов «Тахеометры электронные TOPCON OS. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2482 от 26.11.2018.
Государственная поверочная схема для координатно-временных измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2831 от 29.12.2018.
Техническая документация компании-изготовителя.
| Зарегистрировано поверок | 587 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
