| Номер в госреестре | 84620-22 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | ПД180 |
| Изготовитель | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 03.03.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные ПД180 (далее - преобразователи) предназначены для измерений абсолютного давления, избыточного давления, вакуумметрического давления, избыточно-вакуумметрического давления и гидростатического давления жидкостей, газов и пара и преобразований измеренных значений давления в унифицированный аналоговый выходной сигнал силы или напряжения постоянного тока и (или) цифровой выходной сигнал, а также отображения измеренного значения давления на встроенном индикаторе.
Принцип действия преобразователей заключается в измерении давления среды, воздействующего на чувствительный элемент преобразователей. Чувствительным элементом преобразователей является тензорезистивный элемент.
Конструктивно преобразователи состоят из сенсорного модуля с тензорезистивным чувствительным элементом и микропроцессорного модуля.
Измеряемое давление подается в камеру сенсорного модуля, деформация его чувствительного элемента (мембраны, механически воздействующей на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из четырех кремниевых тензорезисторов, соединенных в мост Уитсона) преобразуется в изменение электрического сопротивления постоянному току тензорезисторов, которое преобразуется микропроцессорным модулем в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА, с возможностью наложения частотно-модулированного сигнала - HART-протокола передачи данных, или напряжения постоянного тока в диапазонах от 0 до 5 В, от 0,4 до 5,5 В, от 0 до 10 В, от 0,5 до 4,5 В, от 0,4 до 2 В, а также в цифровой выходной сигнал по интерфейсам RS-485 и Ethernet.
Преобразователи в зависимости от конструктивного исполнения могут быть оснащены встроенным индикатором: 4-х разрядным светодиодным цифровым индикатором или жидкокристаллическим дисплеем.
Преобразователи предназначены для измерения давления сред, по отношению к которым материалы преобразователей, контактирующие с измеряемой средой, являются коррозионностойкими.
Преобразователи выпускаются в исполнениях, отличающихся типом измеряемого давления, верхним пределом преобразований/измерений давления, пределами допускаемой основной погрешности, материалом мембраны, способом присоединения к измерительному процессу, типом выходного сигнала, исполнением корпуса, типом электрического подключения.
Структура условного обозначения исполнений преобразователей приведена на рисунке 1.
| ПД180 | - | X | X | - | X | - | X | - | X | - | X | - | X | |
| 1 | ||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||
Рисунок 1 - Структура условного обозначения исполнений преобразователей
| Таблица 1 - Р | Засшифровка структуры условного обозначения исполнений преобразователей | |
| Позиция | Код | Описание |
| 1 | ПД180 | Обозначение наименования преобразователей |
| ДИ | Обозначение типа измеряемого давления: ДИ - избыточное давление; | |
| 2 | ДА | ДА - абсолютное давление; |
| ДВ ДИВ | ДВ - вакуумметрическое давление; ДИВ - избыточно-вакуумметрическое давление; | |
| ДГ | ДГ - гидростатическое давление. | |
| Верхний предел преобразований (далее - В1И1)/измерений (далее - ВПИ)* давления: | ||
| 0,001 | 0,001 - 0,001 МПа; | |
| 0,01 | 0,01 - 0,01 МПа; | |
| 0,0125 | 0,0125 - 0,0125 МПа; | |
| 0,016 | 0,016 - 0,016 МПа; | |
| 0,02 | 0,02 - 0,02 МПа; | |
| 0,0025 | 0,0025 - 0,025 МПа; | |
| 0,03 | 0,03 - 0,03 МПа; | |
| 0,04 | 0,04 - 0,04 МПа; | |
| 0,05 | 0,05 - 0,05 МПа; | |
| 0,06 | 0,06 - 0,06 МПа; | |
| 0,08 | 0,08 - 0,08 МПа; | |
| 3 | 0,1 | 0,1 - 0,1 МПа; |
| 0,15 | 0,15 - 0,15 МПа; | |
| 0,16 | 0,16 - 0,16 МПа; | |
| 0,25 | 0,25 - 0,25 МПа; | |
| 0,3 | 0,3 - 0,3 МПа; | |
| 0,4 | 0,4 - 0,4 МПа; | |
| 0,5 | 0,5 - 0,5 МПа; | |
| 0,6 | 0,6 - 0,6 МПа; | |
| 0,9 | 0,9 - 0,9 МПа; | |
| 1 | 1 - 1,0 МПа; | |
| 1,5 | 1,5 - 1,5 МПа; | |
| 1,6 | 1,6 - 1,6 МПа; | |
| 2,4 | 2,4 - 2,4 МПа; | |
| 2,5 | 2,5 - 2,5 МПа; | |
| 4 | 4 - 4,0 МПа. | |
| Позиция | Код | Описание |
| 0,15 | Пределы допускаемой приведенной (к ВПП/ВПИ) основной погрешности преобразований/измерений давления: 0,15 - ±0,15 %; | |
| 0,20 | 0,20 - ±0,2 %; | |
| 0,25 | 0,25 - ±0,25 %; | |
| 4 | 0,35 | 0,35 - ±0,35 %; |
| 0,40 | 0,40 - ±0,4 %; | |
| 0,50 | 0,50 - ±0,5 %; | |
| 0,60 | 0,60 - ±0,6 %; | |
| 1,00 | 1,00 - ±1 %; | |
| 1,50 | 1,50 - ±1,5 %. | |
| 5 | St | Материала мембраны: St - нержавеющая сталь; |
| Се | Се - керамика; | |
| Si | Si - открытый кристалл. | |
| 00 | Способ присоединения к измерительному процессу: 00 - отсутствует; | |
| 01 | 01 - резьба М20*1,5 по ГОСТ 8724-2002; | |
| 02 | 02 - резьба G1/2 по ГОСТ 6357-81 и ГОСТ 6211-81; | |
| 03 | 03 - резьба G1/4 по ГОСТ 6357-81 и ГОСТ 6211-81; | |
| 11 | 11 - резьба G1/2 по ГОСТ 6357-81 и ГОСТ 6211-81 | |
| 12 | (открытая мембрана); 12 - М24* 1,5 по ГОСТ 8724-2002 | |
| 6 | (открытая мембрана); | |
| 21 | 21 - DN15 (20) Clamp DIN 32676; | |
| 22 | 22 - DN25 (32, 40) Clamp DIN 32676; | |
| 23 | 23 - DN50 Clamp DIN 32676; | |
| 31 | 31 - DN20 DIN 11851; | |
| 32 | 32 - DN25 DIN 11851; | |
| 33 | 33 - DN32 DIN 11851; | |
| 34 | 34 - DN40 DIN 11851; | |
| 35 | 35 - DN50 DIN 11851. | |
| И1 | Тип выходного сигнала: И1 - от 4 до 20 мА по 2-х проводной схеме подключений; | |
| И2 | И2 - от 4 до 20 мА по 3-х проводной схеме подключений; | |
| ИЗ | И3 - от 4 до 20 мА с наложением частотно-модулированного | |
| У1 | сигнала - HART-протокол; У1 - от 0 до 10 В по 3-х проводной схеме подключений; | |
| 7 | У2 | У2 - от 0 до 5 В по 3-х проводной схеме подключений; |
| У3 | У3 - от 0,4 до 5,5 В по 3-х проводной схеме подключений; | |
| У4 | У4 - от 0,5 до 4,5 В по 3-х проводной схеме подключений; | |
| У5 | У5 - от 0,4 до 2,0 В по 3-х проводной схеме подключений; | |
| RS | RS - интерфейс передачи данных RS-485 с протоколом | |
| Et | Modbus; Et - Ethernet. | |
| А1 | Исполнение корпуса или тип электрического подключения: А1 - EN175301-803 форма А; | |
| 8 | В1 | B1 - M12*1 прямой; |
| В2 | B2 - M12*1 угловой; | |
| С.010 | C.010 - кабельный ввод (герметичное исполнение IP68); |
| Позиция | Код | Описание |
| RJ | RJ - RJ-45; | |
| К1 | К1 - полевой корпус; | |
| КИ1 | КИ1 - полевой корпус с цифровым индикатором (жидкокристаллический дисплей); | |
| КИ2 | КИ2 - полевой корпус с цифровым индикатором (4-х разрядный светодиодный цифровой индикатор). | |
| * Для преобразователей вакуумметрического давления приведено абсолютное | ||
| значение ВПП/ВПИ давления. | ||
Заводской номер наносится на корпус преобразователей методом гравировки в виде цифрового кода.

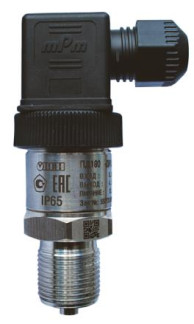

Общий вид преобразователей представлен на рисунках 2 - 12.
Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено.
исполнения с типами измеряемого давления
тттт ттА тто исполнение с типом измеряемого давления ДГ
ДВ ДИВ
Рисунок 6 - Общий вид преобразователей давления измерительных ПД180 с типом
электрического подключения RJ
V1
% «с/сиг кПа МПа
I
ПД-180 0111:11
i. .
IP65______
?^® © © I 1
ЛИНИИ::* tl*. IB Дй-1М<. .Ml < ’
ITWIIW .tIAIIHR V
§ ,P65 t
М'ЛИН*.' • S И 11 •'
i^gp
Рисунок 9 - Общий вид преобразователей давления измерительных ПД180 с исполнением корпуса и типом электрического подключения КИ2
Рисунок 10 - Общий вид преобразователей давления измерительных ПД180 со способом присоединения к измерительному процессу с помощью резьбы по ГОСТ 8724-2002,
ГОСТ 6357-81, ГОСТ 6211-81
Ч
Рисунок 11 - Общий вид преобразователей давления измерительных ПД180 со способом присоединения к измерительному процессу в соответствии с DIN 32676
Рисунок 12 - Общий вид преобразователей давления измерительных ПД180 со способом присоединения к измерительному процессу в соответствии с DIN 11851
Пломбирование преобразователей не предусмотрено.
Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА с возможностью наложения частотно-модулированного сигнала (HART-протокол) или напряжения постоянного тока в диапазонах от 0 до 5 В, от 0,4 до 5,5 В, от
0 до 10 В, от 0,5 до 4,5 В, от 0,4 до 2 В, а также в цифровой выходной сигнал по интерфейсам RS-485 и Ethernet. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния
ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| преобразователи с выходным сигналом силы постоянного тока | преобразователи с выходным сигналом напряжения постоянного тока | преобразователи с цифровым выходным сигналом | |
| Идентификационное наименование ПО | ro_embSoft_PD18 0I v1.29.hex | ro_embSoft_PD180 U v1.29.hex | ro_embSoft_PD180D v1.35.hex |
| Номер версии (идентификационный номер ПО), не ниже | 1.29 | 1.29 | 1.35 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики в зависимости от типа измеряемого давления | ||||
| ДА | ДИ | ДГ | ДВ | ДИВ | |
| Нижний предел преобразований/измерений давления, МПа | 0 | 0 | 0 | 0 | -0,1 |
| Верхний предел преобразований/измерений давления, МПа | 1,6 | 4,0 | 2,5 | -0,1 | 2,4 |
| Минимальный диапазон преобразований/ измерений давления, МПа 1) | 0,1 | 0,01 | 0,001 | 0,01 | 0,0125 |
| Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 | ||||
| Диапазоны преобразований давления в выходной аналоговый сигнал напряжения постоянного тока, В | от 0 до 5; от 0,4 до 5,5; от 0 до 10; от 0,5 до 4,5; от 0,4 до 2 | ||||
| Пределы допускаемой приведенной (к ВПП) основной погрешности преобразований давления 2) 3), % | ±0,15; ±0,2; ±0,25; ±0,35; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5 | ||||
| Пределы допускаемой приведенной (к ВПИ) основной погрешности измерений давления 2) 4), % | ±0,15; ±0,2; ±0,25; ±0,35; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5 | ||||
| Пределы допускаемой абсолютной основной погрешности измерений давления 5) 6), % | ±(0,003 ВПИ + N) | ||||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации влаги), % | от +15 до +25 от 30 до 85 | ||||
| 1) Диапазон преобразований/измерений - модуль алгебраической разности между значениями верхнего и нижнего пределов преобразований/измерений давления. 2) Конкретное значение пределов допускаемой приведенной (к ВПП/ВПИ) основной погрешности преобразований/измерений давления приведено в паспортах на преобразователи. 3) При оценке результатов измерений по аналоговому выходному сигналу силы или напряжения постоянного тока. 4) При оценке результатов измерений по цифровым интерфейсам. 5) При оценке результатов измерений по встроенному индикатору. 6) N - единица младшего разряда встроенного индикатора, выраженная в единицах измеряемых величин. | |||||
Вариация преобразованного/измеренного значения давления не более 0,5 от абсолютного значения пределов допускаемой приведенной (к ВПП/ВПИ)/абсолютной основной погрешности преобразований/измерений давления.
Пределы допускаемой приведенной (к ВПП/ВПИ)/абсолютной дополнительной погрешности преобразований/измерений давления при изменении температуры окружающей среды от нормальных условий измерений (от +15 до +25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, составляют не более 0,5 от пределов допускаемой приведенной (к ВПП/ВПИ)/абсолютной основной погрешности преобразований/измерений давления.
| Наименование характеристики | Значение |
| Цифровые интерфейсы | HART, RS-485, Ethernet |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации влаги, при температуре окружающего воздуха +35 °С), %, не более | от -10 до +70 1); от -40 до +80 85 |
| Напряжение питания постоянного тока для преобразователей с типом выходного сигнала, В: | |
| - И1, И2, И3, RS, Et, У1, У2, У3 - У4 - У5 | от 12 до 36 2) от 5 до 6,5 3) от 3,2 до 6,5 4) |
| Масса, кг, не более | 4,0 |
| Потребляемая мощность, Вт, не более | 2,0 |
| Габаритные размеры, мм: - ширина - высота - глубина - диаметр | от 52 до 154 от 66 до 330 от 35 до 114 от 27 до 64 |
| Средняя наработка на отказ, ч | 500000 |
| Средний срок службы, лет | 12 |
| 1) Без ограничения оптических свойств, таких как время отклика, контрастность и снижение частоты обновления для преобразователей со встроенным индикатором. 2) Номинальное значение напряжения питания постоянного тока 24 В. 3) Номинальное значение напряжения питания постоянного тока 5 В. 4) Номинальное значение напряжения питания постоянного тока 3,3 В. | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку, нанесенную на корпус преобразователей, любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный ПД180 | - | 1 шт. |
| Паспорт и гарантийный талон | КУВФ.406233.41ПС | 1 экз. |
| Руководство по эксплуатации (для преобразователей с типом выходного сигнала И1, И2, И3, RS, Et)* | КУВФ.406233.41РЭ1 | 1 экз. |
| Руководство по эксплуатации (для преобразователей с типом выходного сигнала У1, У2, У3, У4, У5)* | КУВФ.406233.41РЭ2 | 1 экз. |
| * В зависимости от исполнения преобразователей. | ||
приведены в разделе 4 «Конструкция» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 года № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 года № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па»
ГОСТ 8.187-76 «Государственная система обеспечения единства измерений (ГСИ). Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па»
ТУ 26.51.52-007-4652536-2020 «Преобразователи давления измерительные ПД180. Технические условия»
