| Номер в госреестре | 84623-22 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСП-5000 |
| Изготовитель | Филиал Акционерного общества "Транснефть - Приволга" Бугурусланское районное нефтепроводное управление (Филиал АО "Транснефть-Приволга" Бугурусланское РНУ), г. Самара |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВСП-5000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью
5000 м3.
Принцип действия резервуара стального вертикального цилиндрического РВСП-5000 основан на заполнении его нефтью и нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер наносится методом аэрографии на вертикальную стенку резервуара. Резервуар РВСП-5000 с заводским номером 5 расположен по адресу: 446450, Самарская область, г. Похвистнево, Ибряйкинское шоссе, НПС «Похвистнево».

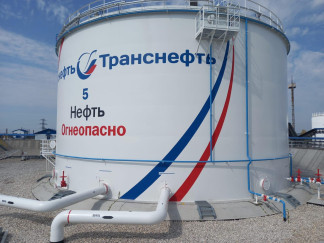

Общий вид резервуара стального вертикального цилиндрического РВСП-5000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид резервуара РВСП-5000
Пломбирование резервуара стального вертикального цилиндрического РВСП-5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-5000 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВСП-5000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
