| Номер в госреестре | 84627-22 |
| Наименование СИ | Калибраторы коэффициента гармоник |
| Обозначение типа СИ | СК6-23 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио, приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород |
| Год регистрации | 2022 |
| Срок свидетельства | 03.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы коэффициента гармоник СК6-23 (далее по тексту - калибраторы) предназначены для воспроизведения сигналов с нормированными значениями, коэффициента гармоник (КГ) и напряжения переменного тока.
Принцип действия калибраторов при воспроизведении КГ основан на формировании синусоидального сигнала первой гармоники и высших гармоник этого сигнала двумя независимыми каналами с использованием цифро-аналоговых преобразователей способом прямого цифрового синтеза. Синусоидальный сигнал первой гармоники подается на вход сумматора сигналов. На второй вход сумматора сигналов через управляемый образцовый делитель напряжения подается сигнала высших гармоник, который в процессе калибровки уравнивается по уровню с сигналом первой гармоники по детектору среднеквадратических значений. Для установки коэффициента гармоник используется образцовый делитель напряжения. С выхода сумматора через масштабный усилитель сигнал с гармониками выводится на выход калибратора. Для обеспечения сверх малых значений коэффициента гармоник при работе на фиксированных частотах сигнал первой гармоники дополнительно фильтруется узкополосными активными фильтрами.
В режиме калибратора напряжения для воспроизведения сигнала используется цифровой канал формирования синусоидального напряжения, образцовый делитель и масштабный усилитель.
Конструктивно калибраторы выполнены в металлическом корпусе настольного типа.
На лицевой панели калибраторов размещены органы управления, подключения и цветной дисплей.
Управление калибраторами выполняется встроенным контроллером. Для дистанционного управления калибраторами имеются встроенные интерфейсы USB, RS-232 и LAN.

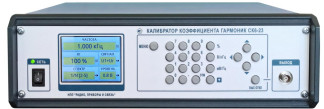

Общий вид калибратора и место нанесения знака утверждения типа приведен на рисунке 1 .
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлена на рисунке 2.
Заводской номер, обеспечивающий идентификацию каждого экземпляра калибратора, наносится на маркировочную наклейку типографским методом в виде буквенноцифрового кода.
Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция калибраторов исключает возможность несанкционированного влияния на встроенное ПО калибратора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | THDCalibrator SK6-23 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Таблица 2 - Метрологические характеристики калибратора
| Наименование характеристики | Значение |
| Диапазон установки коэффициента гармоник на фиксированных частотах, % - 10; 20; 200 Гц; 1; 10; 20 кГц; - 100 кГц и 200 кГц | от 0,003 до 100 от 0,01 до 100 |
| Диапазон установки коэффициента гармоник в непрерывном диапазоне частот, % - от 10 Гц до 20 кГц - св.20 до 60 кГц - св. 60 кГц до 100 кГц - св. 100 кГц до 200 кГц | от 0,01 до 100 от 0,02 до 100 от 0,03 до 100 от 0,05 до 100 |
| Пределы допускаемой абсолютной погрешности воспроизведения коэффициента гармоник на фиксированных частотах и в непрерывном диапазоне частот, % | приведены в таблицах 3 и 4 |
| Количество воспроизводимых структур (видов) спектра, имеющихся в ПО калибратора, штук | 8 |
| Выходное напряжение первой гармоники (среднеквадратическое значение) на выходе калибратора, В | (0,1 ± 0,01); (0,4 ± 0,04); (0,8 ± 0,08) и (1,6 ± 0,16) |
| Дискретность установки значений коэффициента гармоник, % - в диапазоне от 10 % до 100 %; - в диапазоне от 1 % до 10 %; - в диапазоне от 0,1 % до 0,999 %; - в диапазоне от 0,003 % до 0,0999 %. | 0, 1 0,01 0,001 0,0001 |
| Диапазон частот в режиме калибратора напряжения переменного тока, кГ ц | от 0,01 до 1000 |
| Диапазон устанавливаемых значений напряжения, В - в диапазоне частот от 0,01 до 200 кГц - в диапазоне частот от свыше 200 до 1000 кГц | от 1-10-5до 10 от 1-10-4до 10 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения - в диапазоне частот от 0,01 до 200 кГц - в диапазоне частот свыше 200 до 1000 кГц | AUi = ± (0,005 Uk + 10 мкВ) *1 Ш2 = ± (0,01 Uk + 20 мкВ) *1 |
| Дискретность установки выходного напряжения, мВ - в диапазоне от 0,1 до 10 В, - в диапазоне от 10 мВ до 99,99 мВ, - в диапазоне от 0,01мВ до 9,999 мВ | 0,1 0,01 0,001 |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | ± (10-5 F + 0,1 Гц) *2 |
| Дискретность установки частоты, Гц | 1 |
| Пределы допускаемой дополнительной погрешности воспроизведения коэффициента гармоник и напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур в долях от пределов допускаемой основной погрешности | 0,5 |
| *1 - где Uk - установленное в калибраторе значение напряжения. *2 - где F - установленное значение частоты, Гц | |
Таблица 3 - Пределы допускаемой погрешности воспроизведения коэффициента гармоник (Кг) на фиксированных частотах_
| Частота первой гармоники | Пределы допускаемой абсолютной погрешности, % |
| 10 Гц; 20 Гц | ± (0,015 Кг + 0,0015) |
| 200 Гц; 1 кГц; 10 кГц; 20 кГц | ± (0,01 Кг + 0,0015) |
| 100 кГц; 200 кГц | ± (0,015 Кг + 0,005) |
Таблица 4 - Пределы допускаемой погрешности воспроизведения коэффициента гармоник в непрерывном диапазоне частот_
| Диапазон частот | Пределы допускаемой абсолютной погрешности, % |
| от 10 Гц до 20 Гц включ. | ± (0,015 Кг + 0,006) |
| св. 20 Гц до 60 кГц включ. | ± (0,01 Кг + 0,01) |
| св. 60 кГц до 100 кГц включ. | ± (0,015 Кг + 0,015) |
| св. 100 кГц до 200 кГц включ. | ± (0,015 Кг + 0,025) |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49,5 до 50,5 |
| Потребляемая мощность, В-А, не более | 40 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 125 375 390 |
| Масса, кг, не более | 6 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 70,0 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 15000 |
Знак утверждения типа
наносится на переднюю панель калибратора методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор коэффициента гармоник СК6-23 | РПИС.411166.031 | 1 шт. |
| Комплект принадлежностей | РПИС. 411166.010 | 1 шт. |
| Руководство по эксплуатации | РПИС. 411166.031 РЭ | 1 экз. |
| Формуляр | РПИС. 411166.031 ФО | 1 экз. |
приведены в документе РПИС.411166.031 РЭ «Калибратор коэффициента гармоник СК6-23», раздел 6 «Порядок работы».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.762-2011 Государственная поверочная схема для средств измерений коэффициента гармоник
РПИС.411166.031 ТУ Калибратор коэффициента гармоник СК6-23. Технические условия
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
