| Номер в госреестре | 84631-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | Закрытое акционерное общество "ИКС А" (ЗАО "ИКС А"), Свердловская обл., г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заводские номера наносятся на днище резервуаров (рисунок 1).
Резервуары РГС-50 с заводскими номерами 38, 39 расположены по адресу: 620025, Свердловская область г. Екатеринбург, ул. Бахчиванджи, 25, стр. 15 филиал «Кольцово» АО «Газпромнефть-Аэро».

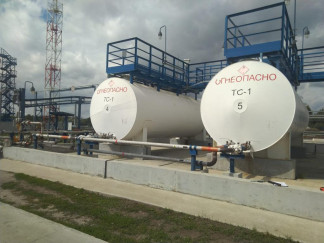

Общий вид резервуаров РГС-50, представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 2 - Общий вид резервуаров РГС-50
Пломбирование резервуаров РГС-50 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
