| Номер в госреестре | 84637-22 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал Акционерного общества "Транснефть - Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-25 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблицы резервуара.
Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами подземного исполнения.
Резервуар оборудован дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуар зав.№ 49 расположен на территории СИКН № 437 НПС «Рязань» Рязанского РНУ АО «Транснефть - Верхняя Волга» по адресу: г. Рязань, станция Стенькино-2.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу. Заводской номер наносится на табличку аэрографическим способом, обеспечивающие идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуара.

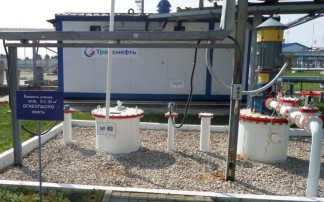

Общий вид и эскиз резервуара представлены на рисунках 1-2.
Рисунок 2 - Эскиз резервуара РГС-25
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-25 |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-25 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»;
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-25
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
