| Номер в госреестре | 84640-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-40 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал Акционерного общества "Транснефть - Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-40 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные горизонтальные конструкции цилиндрической формы коническими днищами наземного исполнения.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуары зав. №№ 01, 02 расположены на территории котельной № 3 Великолукского завода «Транснефтемаш» - филиала АО «Транснефть - Верхняя Волга», по адресу: Псковская обл., г. Великие Луки, ул. Гоголя, д. 2.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Заводской номер наносится на табличку аэрографическим способом, обеспечивающие идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.

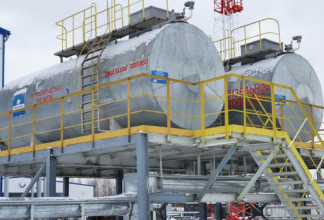

Общий вид резервуаров представлен на рисунках 1-4.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-40 |
| Номинальная вместимость, м3 | 40 |
| - 1 секция | 35 |
| - 2 секция | 5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (объемный метод), % | ±0,25 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-40 | 2 шт. |
| Паспорта на резервуары | - | 2 экз. |
| Градуировочные таблицы | - | 2 экз. |
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»;
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-40
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
