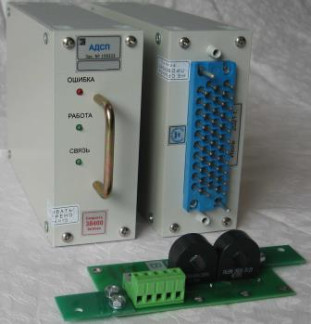

Автоматы диагностики силовых параметров стрелочного привода АДСП, 84644-22

Идентификационные данные

Значение

Идентификационное наименование ПО

ADSP

Номер версии (идентификационный номер ПО), не ниже

v.2.10

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения линейного напряжения переменного тока *, В

от 10 до 420

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения линейного напряжения переменного тока*, %

±(0,9+0,1 • Umax/Ux)

Пределы допускаемой относительной дополнительной погрешности измерений среднеквадратического значения линейного напряжения переменного тока* от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой относительной основной погрешности

0,5

Диапазон измерений среднеквадратического значения силы переменного тока*, А

от 0,1 до 8

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения силы переменного тока *, %

±(1,5+0,1 •Imax/Ix)

Пределы допускаемой относительной дополнительной погрешности измерений среднеквадратического значения силы переменного тока * от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой относительной основной погрешности

0,5

Диапазон измерений углов сдвига фаз между линейными напряжениями и фазными токами (относительно Uab)*, ...°

от 0 до 360

Пределы допускаемой абсолютной основной погрешности измерений углов сдвига фаз между линейными напряжениями и фазными токами (относительно Uab)*, ...°

±0,25

Пределы допускаемой абсолютной дополнительной погрешности измерений углов сдвига фаз между линейными напряжениями и фазными токами (относительно Uab)* от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой абсолютной основной погрешности

0,5

Диапазон измерений частоты переменного тока, Гц

от 10 до 100

Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц

±0,1

Пределы допускаемой абсолютной дополнительной погрешности измерений частоты переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой абсолютной основной погрешности

0,5

Диапазон измерений активной электрической мощности в трехфазных цепях переменного тока *, Вт

от 0 до 6000

Наименование характеристики

Значение

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности в трехфазных цепях переменного тока*, %

±2,5

Пределы допускаемой относительной дополнительной погрешности измерений активной электрической мощности в трехфазных цепях переменного тока* от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой относительной основной погрешности

0,5

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106

* При частоте переменного тока 50 Гц.

Примечания:

1    Umax - верхний предел диапазона измерений среднеквадратического значения линейного напряжения переменного тока, В.

2    Ux - измеренное среднеквадратическое значение линейного напряжения переменного

тока, В.

3    /max - верхний предел диапазона измерений среднеквадратического значения силы переменного тока, А.

4    /х - измеренное среднеквадратическое значение силы переменного тока, А.

5    Uab - напряжение между фазами A и B.

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение постоянного тока, В

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 18 до 30 от 16 до 24 50±0,5

Потребляемая мощность, ВА, не более

2,5

Габаритные размеры (длинахширинахвысота), мм, не более:

-    блока измерения и обработки

-    блока выносных датчиков тока

-    токового трансформатора

51x230x124

100x50x35

23,8x11,2x23,8

Масса, кг, не более:

-    блока измерения и обработки

-    блока выносных датчиков тока

-    токового трансформатора

1,2

0,1

0,02

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от 0 до +50 от 30 до 80 от 84 до 106

Средняя наработка на отказ, ч

125000

Средний срок службы, лет

15

Наименование

Обозначение

Количество

Автомат диагностики силовых параметров стрелочного привода АДСП

УКВФ. 421451.009* УКВФ. 421451.021**

1 шт.

Блок выносных датчиков тока*

УКВФ. 421451.009

1 шт.

Комплект из восьми токовых тран сф орматор ов**

УКВФ. 421451.021

1 комплект

Установочная панель с розеткой РП10-42Л-В

бРО.364.024ТУ, УКВФ. 741246.001

1 шт.***

Руководство по эксплуатации

УКВФ. 421451.009 РЭ * УКВФ.421451.021РЭ**

по соглашению с заказчиком, но не более 1 экз. на партию в количестве менее или равном 20 шт.

Этикетка

УКВФ. 421451.009 ЭТ* УКВФ. 421451.021 ЭТ**

1 шт.

Внутренняя (индивидуальная) упаковка

УКВФ. 323129.002

1 шт.

Компакт-диск с программным обеспечением ADSPmonitor

-

1 шт *** *

Руководство программиста

УКВФ. 421451.009 РП* УКВФ. 421451.021 РП**

1 экз.****

* Только для модификации АДСП.

** Только для модификации АДСП -4.

*** По заказу.

**** По требованию организации, осуществляющей поверку.
