| Номер в госреестре | 84650-22 |
| Наименование СИ | Мерник металлический эталонный 1-го разряда SERAPHIN SERIES "J" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Seraphin Test Measure Co.", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник металлический эталонный 1 -го разряда SERAPHIN SERIES «J» (далее - мерник) предназначен для измерений объема измеряемой среды (жидкости), хранения и передачи единицы объема жидкости.
Принцип работы мерника основан на измерениях объема жидкости при наполнении мерника жидкостью и определении количества жидкости, находящейся в мернике, по отметке шкалы, соответствующей нижнему краю уровня жидкости в водомерной трубке (метод налива). Вместимость поверяемой меры вместимости так же определяют, наполняя жидкостью из поверяемой меры вместимости мерник (метод слива).
Мерник состоит из резервуара и горловины с закрепленной на ней водомерной трубкой и шкалой. В середину конического днища мерника вварен сливной трубопровод с краном для слива жидкости. Установка мерника в вертикальное положение осуществляется с помощью домкратов, размещенных на опорах, и ампулы уровня, установленной в верхней части резервуара мерника. К нижнему ребру жесткости мерника приварены опоры, обеспечивающие устойчивое положение мерника. Горловина мерника приварена к резервуару и оборудована краном для слива лишней жидкости из горловины. Мерник снабжен термокарманами для установки средств измерений температуры. Один термокарман расположен на верхней конической стенке возле горловины, второй - на боковой цилиндрической стенке мерника ниже его центра.

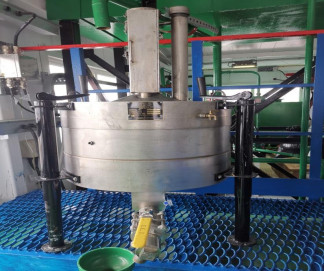

Общий вид мерника представлен на рисунке 1.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерения объема жидкости, конструкцией мерника предусмотрена установка пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через специальные отверстия в сливном кране и отверстия на шкале мерника. Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской номер мерника нанесен на маркировочной табличке, установленной на цилиндрической стенке мерника, методом гравировки.
Отсутствует
Метрологические и основные технические характеристики мерника представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики мерника
| Наименование характеристики | Значение |
| Номинальная вместимость при температуре 20 °С, дм3 | 100 |
| Значение верхней отметки шкалы при температуре 15 °С, дм3 (мл) | 0,760 (760) |
| Значение верхней отметки шкалы при температуре 20 °С, дм3 (мл) | 0,7602 (760,2) |
| Значение нижней отметки шкалы при температуре 15 °С, дм3 (мл) | -0,760 (-760) |
| Значение нижней отметки шкалы при температуре 20 °С, дм3 (мл) | -0,7602 (-760,2) |
| Пределы допускаемой относительной погрешности измерений объема измеряемой среды (жидкости), % | ±0,020 |
Таблица 2 - Основные технические характеристики мерника
| Наименование характеристики | Значение |
| Измеряемая среда | вода и другие неагрессивные жидкости по отношению к материалам мерника |
| Температура измеряемой среды, °С | от +5 до +30 |
| Габаритные размеры, мм, не более | |
| - высота | 1346 |
| - ширина | 762 |
| - длина | 762 |
| Масса, кг, не более | 75 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС | от +5 до +30 |
| Средний срок службы, лет, не менее | 10 |
наносится в верхнем левом углу титульных листов паспорта и руководства по эксплуатации мерника типографским способом.
Комплектность мерника приведена в таблице 3.
Таблица 3 - Комплектность мерника
| Наименование | Обозначение | Количество |
| Мерник металлический эталонный 1 -го разряда SERAPHIN SERIES «J», заводской № 14-57029 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3 «Подготовка мерника к измерениям» руководства по эксплуатации «Мерник металлический эталонный 1 -го разряда SERAPHIN SERIES «J».
Нормативные документы, устанавливающие требования к мернику металлическому эталонному 1-го разряда SERAPHIN SERIES «J»
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
