Государственный реестр средств измерений

Резервуар вертикальный стальной цилиндрический РВС-30000, 84653-22

84653-22
Резервуар вертикальный стальной цилиндрический РВС-30000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 84653-22
Наименование СИ Резервуар вертикальный стальной цилиндрический
Обозначение типа СИ РВС-30000
Изготовитель Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород
Год регистрации 2022
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар вертикальный стальной цилиндрический РВС-30000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.

Резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы со стационарной крышей без понтона.

Тип резервуара - вертикальный стальной цилиндрический. Резервуар оборудован боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуар также оснащен молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундамент резервуара соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Заводской номер наносится на стенку резервуара аэрографическим способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуара.

Пломбирование резервуара не предусмотрено.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.

Резервуар зав. № 22 расположен на территории ЛДПС «Володарская» Володарского РНПУ АО «Транснефть - Верхняя Волга» по адресу: Московская область, Раменский городской округ, село Константиново.

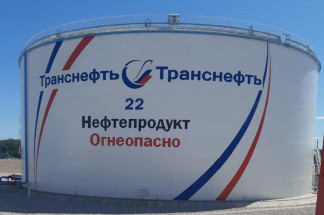

Общий вид резервуара представлен на рисунках 1-2.

ГМ»»

■»ь

ттш*

тштт

тш

м*

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Тип резервуара

РВС-30000

Номинальная вместимость, м3

30000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

±0,10

Средний срок службы, лет, не менее

50

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический

РВС-30000

1 шт.

Паспорт на резервуар

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методах измерений

ФР.1.29.2021.40082 ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах.

ФР.1.29.2021.40085 ГСИ. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах.

Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-30000

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 05.11.2024
