| Номер в госреестре | 84657-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | Акционерное общество "Транснефть - Сибирь" филиал Тюменское управление магистральных нефтепроводов (АО "Транснефть - Сибирь" филиал Тюменское УМН), г. Тюмень |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-75 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 75 м3.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
При проведении поверки теплоизоляция резервуаров демонтируется.

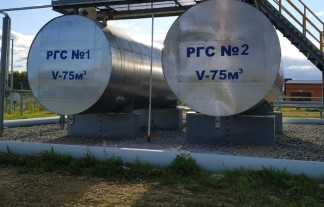

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводские номера наносятся на обшивку резервуара аэрографическим способом (рисунок 1).
Резервуары РГС-75 с заводскими номерами 1, 2 расположены по адресу: Тюменская область, Нижнетавдинский район, п. Торгили, ул. Станционная, ЛПДС «Торгили» АО «Транснефть - Сибирь» филиал Тюменское УМН.
Общий вид резервуаров РГС-75, представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-75 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-75
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
