| Номер в госреестре | 84658-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-30 |
| Изготовитель | Акционерное общество "Транснефть - Сибирь" филиал Тюменское управление магистральных нефтепроводов (АО "Транснефть - Сибирь" филиал Тюменское УМН), г. Тюмень |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-30 (далее - резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Резервуар расположен внутри металлического контейнера наземного расположения. Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводской номер резервуара наносится на маркировочную табличку, номера секций наносятся аэрографическим способом на крышку люка резервуара (рисунки 1, 2).
Резервуар РГС-30 с заводским номером 500-336 расположен по адресу: Тюменская область, Нижнетавдинский район, п. Торгили, ул. Станционная, ЛПДС «Торгили» АО «Транснефть - Сибирь» филиал Тюменское УМН.

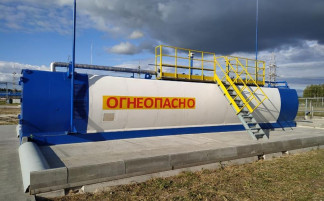

Общий вид резервуара РГС-30 представлен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
I
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номера секций | ||
| 27489 | 27490 | |
| Номинальная вместимость, м3 | 15 | 15 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-30 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-30
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
