| Номер в госреестре | 84660-22 |
| Наименование СИ | Весы автоматического действия |
| Обозначение типа СИ | АМ10 |
| Изготовитель | "Packital S.r.l.", Италия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автоматического действия АМ10 (далее - весы) предназначены для измерений массы и сортировки фасованной продукции.
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал, который в свою очередь преобразуется аналого-цифровым преобразователем в цифровой сигнал.
Конструктивно весы состоят из следующих модулей, устанавливаемых на металлическую раму и соединенных системой обмена данных: весового модуля с грузовым конвейером и грузоприемным устройством и шкафа управления с модулем терминала Checkweighing Unit Type 908.
Весы встроены в комплексную линию производства и фасовки литиевых (консистентных) смазок фирмы «Ralot», Италия, установленную в АО «Газпромнефть ОНПЗ», г.Омск.
Груз (фасованный товар) взвешивается при его перемещении по транспортеру через грузоприемное устройство. Весовой модуль оборудован фотоэлементами для распознавания единиц подаваемого груза, а также выталкивающим устройством с пневмоприводом для отбраковки фасованного товара.
Шкаф управления предназначен для обработки сигнала весоизмерительного датчика и последующий пересчет его в единицы массы, программирования и выбора режимов работы весов, а также индикации результатов взвешивания.
Весы оснащены следующими функциями:
- подсчета количества единиц фасованного товара, масса которого выходит за верхний и (или) нижний задаваемые оператором пределы;
- подсчета числа единиц фасованного товара, а также общей массы и среднего арифметического значения массы единицы фасованного товара;
- подсчета числа единиц фасованного товара в партии;
- подсчета средней массы фасованного товара в партии;
- суммирования массы фасованного товара в партии.
Терминология и наименования метрологических характеристик приведены в соответствии ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».
Информация с весов может быть сконфигурирована оператором и передана на внешние электронные устройства, в систему управления линией розлива и упаковки смазочных масел с помощью интерфейсов: RS232, 4-20 мА, Ethernet.

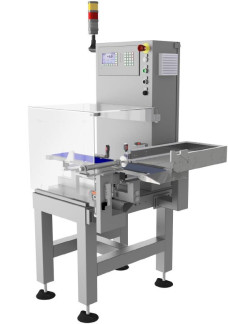

Маркировочная табличка с заводским номером весов расположена на боковой панели модуля терминала. Заводской номер имеет цифровой формат, нанесен типографским способом. К весам данного типа относятся весы с заводским номером 20/085/1. Общий вид весов представлен на рисунке 1.
Пломбирование и нанесение знака поверки на весы не предусмотрены. Знак поверки в виде оттиска поверительного клейма наносится в паспорт весов.
Весы оснащены встроенным программным обеспечением. Идентификационное наименование программного обеспечения высвечивается при включении весов.
В программном обеспечении предусмотрено два уровня доступа - пользовательский и сервисный режимы работы. Основные функции метрологически значимой части программного обеспечения: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы весов. Формирование набора данных для индикации на дисплее, задание верхнего и (или) нижнего пределов фасованного товара для отбраковки, процедур калибровки доступны только из сервисного уровня. Обращение к метрологически незначимой части программного обеспечения из пользовательского уровня доступа - настройки дисплея, формата представления на дисплее результатов измерений, просмотр текущей информации о режиме работы весов и данных взвешивания.
Метрологически значимая часть программного обеспечения заложена в процессе производства и защищена от доступа и изменения паролем.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PACKITAL |
| Номер версии ПО (идентификационный номер) | не ниже 2.38 |
| Цифровой идентификатор ПО | - |
Конструкция весов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольший предел взвешивания (Max), г | 3 000 |
| Наименьший предел взвешивания (Min), г | 50 |
| Действительное значение интервала шкалы (d), г | 0,1 |
| Цена поверочного деления (e), г | 1 |
| Пределы допускаемой средней погрешности при автоматической работе при первичной поверке (в эксплуатации), г, в интервалах взвешивания: от Min до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до Мах | ±0,5 (±1) ±1 (±2) ±1,5 (±3) |
| Предел допускаемого стандартного отклонения погрешности при автоматической работе при первичной поверке (в эксплуатации), г или %, в интервалах взвешивания: от Min до 500 г включ. св. 500 г до 1000 г включ. св. 1000 г до Мах | 0,16 % (0,2 %) 0,8 г (1,0 г) 0,08 % (0,1 %) |
| Пределы допускаемой погрешности при неавтоматической работе в режиме статического взвешивания при первичной поверке (в эксплуатации), г, в интервалах взвешивания: от Min до 1000 г включ. св. 1000 г до Мах | ±0,2 (±0,4) ±0,4 (±0,8) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость взвешиваний (максимальная), шт./мин | 25 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, ВА, не более | 2 000 |
| Габаритные размеры весов, мм, не более | |
| - длина | 1008 |
| - ширина | 981 |
| - высота | 1571 |
| Масса весов, кг, не более | 110 |
| Условия эксплуатации | от +15 до +35 |
| - температура окружающей среды, °С |
наносится на титульный лист Руководства по эксплуатации и технического обслуживания типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автоматического действия | АМ10 | 1 шт. |
| Руководство по эксплуатации и техническому обслуживанию | - | 1 экз. |
приведены в разделе 4.2 «Эксплуатация» Руководства по эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к весам автоматического действия АМ10
Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
