Трансформаторы напряжения 4MR12-F, 84665-22

84665-22
Трансформаторы напряжения 4MR12-F предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики сигнализации и управления в сетях до 35 кВ.
Карточка СИ
Номер в госреестре 84665-22
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ 4MR12-F
Изготовитель "Siemens AG", Германия
Год регистрации 2022
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения 4MR12-F предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики сигнализации и управления в сетях до 35 кВ.

Описание

Принцип действия трансформаторов напряжения 4MR12 -F основан на преобразовании энергии электрического поля в энергию магнитного поля и обратном преобразовании последней.

Трансформаторы напряжения 4MR12 -F представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним изолированным выходом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа.

К трансформаторам данного типа относятся трансформаторы напряжения 4MR12-F с заводскими №№ 1002946334, 1002946335, 1002946336, 1002946337, 1002946338, 1002946339, 1002946340, 1002946341, 1002946342, 1002946343, 1002946344, 1002946345, 1002946346, 1002946347, 1002946348, 1002946349, 1002946350, 1002946351, 1002946352, 1002946353, 1002946354, 1002946355, 1002946356, 1002946357, 1002946358, 1002946359, 1002946360, 1002946361, 1002946362, 1002946363.

Заводской номер наносится на табличку технических данных трансформатора ударным способом.

Нанесение знака поверки на трансформатор не предусмотрено. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.

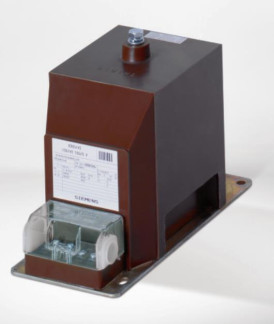

Общий вид трансформаторов напряжения 4 MR12-F с представлен на рисунке 1. Конструкция трансформаторов обеспечивает ограничение доступа к определенным частям средства измерений в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Пломбирование трансформаторов не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Т аблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение первичной обмотки, В

6300/V3

Номинальное напряжение вторичных обмоток, В 1a-1n

100/V3

1b-2n

100/V3

da-dn

100/3

Класс точности вторичных обмоток 1a-1n

0,5

1b-2n

0,5

da-dn

Значение номинальных мощностей вторичных обмоток, ВА 1a-1n

30

1b-2n

30

da-dn

100

Наибольшее рабочее напряжение, кВ

7,2/32/60

Номинальная частота, Гц

50

Наименование характеристики

Значение

Габаритные размеры, не более, мм

335х148х220

Масса, не более, кг:

25

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность при температуре +30 °С, %

-    атмосферное давление, кПа

от -25 до +40 от 30 до 98 от 84 до 107

Знак утверждения типа

наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

4MR12-F, зав №№ 1002946334, 1002946335, 1002946336, 1002946337, 1002946338, 1002946339, 1002946340,1002946341, 1002946342, 1002946343,1002946344, 1002946345, 1002946346,1002946347, 1002946348, 1002946349,1002946350,1002946351, 1002946352,1002946353, 1002946354, 1002946355, 1002946356, 1002946357, 1002946358,1002946359, 1002946360, 1002946361, 1002946362, 1002946363

30 шт

Паспорт

-

30 экз.

Сведения о методах измерений

приведены в разделе 4 «Методы измерений» Паспорта.

Нормативные документы

Приказ Росстандарта от 30.12.2019 N 3453 "Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ"

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

84665-22
Номер в ГРСИ РФ:
84665-22
Производитель / заявитель:
"Siemens AG", Германия
Год регистрации:
2022
