Устройство весовое дозирующее DSP1000, 84667-22

Назначение

Устройство весовое дозирующее DSP1000 (далее - устройство) предназначено для измерений в автоматическом режиме массы битумных материалов, дозируемых машиной для заполнения кловертейнеров DSP1000, изготовленной ACR srl - FILLING AND CAPPING SYSTEM, Италия.

Описание

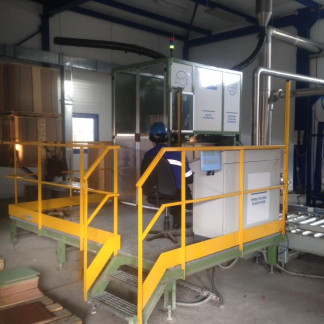

Конструктивно устройство состоит из рамы, грузоприемного устройства в виде роликовой платформы, четырех датчиков весоизмерительных SLB-2,5 klb-CM-C3 (регистрационный номер в Федеральном информационном фонде обеспечения единства измерений 63476-16) (далее -тензодатчик), прибора весоизмерительного FT-13 (регистрационный номер в Федеральном информационном фонде обеспечения единства измерений 58487-14), форсунки дозирующей и шкафа управления.

Принцип действия устройства основан на преобразовании деформации упругих элементов тензодатчиков, возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой сигнал с помощью аналого-цифрового преобразователя (АЦП) и измеренное значение массы выводится на дисплей терминала.

Устройство имеет следующие функции (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    первоначальная установка нуля (T.2.7.2.4);

-    полуавтоматическая установка нуля (T.2.7.2.2);

-    слежение за нулем (T.2.7.3);

-    взвешивание тары (T.2.7.4.2);

-    выборка массы тары (T.2.7.4);

-    переключения индикации показаний массы брутто-нетто;

-    хранение параметров юстировки и настройки.

На устройство прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

-    наименование предприятия-изготовителя;

-    условное обозначение

-    заводской номер;

-    значение максимальной дозируемой массы нетто битумных материалов (Max);

-    значение минимальной дозируемой массы нетто битумных материалов (Min);

-    значение поверочного интервала (e)

-    значение действительной цены деления (d);

-    знак утверждения типа средства измерений;

-    параметры электрического питания от сети переменного тока;

-    диапазон рабочих температур.

На корпусе терминала прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

-    наименование (логотип) предприятия-изготовителя;

-    условное обозначение модификации терминала;

-    заводской номер терминала.

К устройствам данного типа относится устройство весовое дозирующее DSP1000 с заводским номером 460.

Знак поверки наносится на заднюю стенку терминала устройства в виде оттиска поверительного клейма.

Программное обеспечение

Программное обеспечение (далее - ПО) устройства является встроенным.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса терминала. Кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее терминала при включении.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе устройства, а также на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в главе 3 «Принцип работы» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 29.12.2018 № 2818 Об утверждении государственной поверочной схемы для средств измерений массы

Техническая документация изготовителя ACR srl - FILLING AND CAPPING SYSTEM
