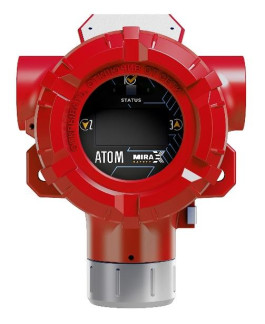

Газоанализаторы стационарные АТОМ, 84673-22

Наименование характеристики

Значение

Идентификационное наименование ПО

Atom.bin

Номер версии (идентификационный номер) ПО, не ниже

Не ниже v. 1.00

Цифровой идентификатор ПО

-

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Метан (CH4)

IR-CH4-100

от 0 до 4,4 %

(от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

ГО.-СН4-50Т

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

IR-CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

IR-CH4-100%

от 0 до 100 %

±(0,1+0,049-X %

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Этилен (C2H4)

IR-C2H4-100

от 0 до 2,3 %

(от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-C2H4-50

0 до 1,15 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан (СзНв)

IR-C3H8-100

0 до 1,7 %

(от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

IR-CзH8-50Т

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

IR-C3H8-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

IR-C3H8-100%

от 0 до 100 %

±(0,1+0,049-X) %

н-бутан (С4Н10)

IR-C4H10-100

от 0 до 1,4 %

(от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

IR-C4H10-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1 -бутен (С4Н8)

IR-C4H8-100

от 0 до 1,6 %

(от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

IR-C4H8-50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) (UC4H10)

IR-i-C4H10-100

от 0 до 1,30 %

(от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

IR-i-C4H10-50

от 0 до 0,65 %

(от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан (C5H12)

IR-C5H12-100

от 0 до 1,1 %

(от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

IR-C5H12-50

от 0 до 0,55 %

(от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан (С5Н10)

IR-С5Нlo-100

от 0 до 1,4 %

(от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

IR-С5Нlo-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан (C6H14)

IR-C6H14-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

IR-C6H14-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан (С6Н12)

IR-С6Нl2-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

IR-С6Нl2-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан (C2H6)

IR-C2H6-100

от 0 до 2,4 %

(от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-C2H6-50

от 0 до 1,2 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Метанол (G^OK)

IR-СНзOH-50

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол (С6Н6)

IR-С6Н6-100

от 0 до 1,2 %

(от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

Ш.-С6Н6-50

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен (пропен) (C3H6)

IR-СзН6-100

от 0 до 2,0 %

(от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

IR-СзН6-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол (С2Н5ОН)

IR-С2Н5ОН-50

от 0 до 1,55 %

(от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан (С7Н16)

IR-С7Нl6-100

от 0 до 0,85 %

(от 0 до 100 % НКПР)

± 0,078 % (±5 % НКПР)

ГО.-С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена (С2Н4О)

IR-С2Н4О-100

от 0 до 2,6 %

(от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

IR-С2Н4О-50

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Диоксид углерода

(СО2)

IR-СО2-2,5

от 0 до 0,5 % включ.

±0,05 %

св. 0,5 до 2,5 %

±(0,1X) %

IR-СО2-5

от 0 до 2,5 % включ.

±0,25 %

св. 2,5 до 5,0 %

±(0,1X) %

2-пропанон (ацетон) (C3H6O)

IR-C3H6O-50

от 0 до 1,25 %

(от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) (i-C4H8)

IR-i-C4H8-100

от 0 до 1,6 %

(от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

IR-i-C4H8-50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил-1,3 -бутадиен (изопрен) (C5H8)

IR-C5H8-100

от 0 до 1,7 %

(от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

IR-C5H8-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен (С2Н2)

ГО.-С2Н2-100

от 0 до 2,30 %

(от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-С2Н2-50

от 0 до 1,15 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил

(C3H3N)

IR-C3H3N-50

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) (С7Н8)

IR-С7Н8-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

IR-С7Н8-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

н-октан (С8Н18)

^-С8Н18-50

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат (С4ШО2)

т.-С4ШО2-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

1,3-бутадиен (дивинил) (С4Н6)

IR-C4Н6-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан

(caCh)

IR-C^Ch^

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид

(C2H6S)

IR-C2H6S-50

от 0 до 1,1 %

(от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен (С6Н12)

^-С6Н12-50

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Винилхлорид

(СМ)

IR-C^Cl-50

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Циклопропан (С3Н6)

IR-CзН6-100

от 0 до 2,4 %

(от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-CзН6-50

от 0 до 1,2 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир (С2Н6О)

IR-C2Н6О-50

от 0 до 1,35 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир (С4Н10О)

IR-C4НloО-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена (С3Н6О)

IR-CзН6О-50

от 0 до 0,95 %

(от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

2-бутанон

(метилэтилкетон)

(C4H8O)

IR-C4Н8О-50

от 0 до 0,75 %

(от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил- 2-пропанол (трет-бутанол) (tert-С4Н9ОН)

IR-tert-C4Н9 ОН-50

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси- 2-метилпропан (метилтретбутиловый эфир) (tert-C5Нl2О)

IR-tert-C5Нl2О-50

от 0 до 0,75 %

(от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-пропанол (изопропанол) (i-С3Н7ОН)

IR-i-CзН7ОH-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

1-октен (С8Н16)

^-С8Н16-50

от 0 до 0,45 %

(от 0 до 50 % НКПР)

±0,045 % (±5 % НКПР)

2-метилбутан (изопентан) (i-C5Нl2)

IR-i-C5Нl2-50

от 0 до 0,65 %

(от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол

(метилмеркаптан)

(CНзSH)

IR-CНзSH-50

от 0 до 2,05 %

(от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Этантиол

(этилмеркаптан)

^ftSH)

IR^ftSH^

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил

(C2№N)

IR-С2НзN-50

от 0 до 1,5 %

(от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

2,3-дитиабутан

(диметилдисульфид)

(С2Н6S2)

IR-С2Н6S2-50

от 0 до 0,55 %

(от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин4)5)

Щ.-Ш-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

IR-CH-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

IR-CH-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов CH (С2-С10)

IR-C2C10CH4-100

от 0 до 4,4 %

(от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

IR-C2C10CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

Сумма углеводородов CH (С2-С10)

IR-C2C10C3H8-100

от 0 до 1,7 %

(от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

IR-C2C10C3H8-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

заторы с определяемыми компонентами, не приведенными в и в Руководстве по эксплуатации, могут применяются в качестве варительной оценки содержания компонентов. Газоанализаторы я измерения других определяемых компонентов при наличии с (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; оказаний выходных сигналов соответствует диапазону от 0 до 100 сти от заказа диапазон показаний может быть установлен в оном измерений, указанным в таблице. Он может быть изменен ющи программного обеспечения (поставляется по заказу);

ЖПР для горючих газов и паров в соответствии с ГОСТ Р МЭК

еросин и дизельное топливо являются смесью углеводородов, по конкретной марке топлива, с указанием марки в паспорте на

ша по ГОСТ Р 51866-2002; ГОСТ 1012-2013;

;ина по ГОСТ Р 52050-2006;

1ьного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

*е определяемого компонента в поверочной газовой смеси, %

1)    - Газоанали таблице, но указанным индикаторов для пред могут применяться дл аттестованных методик

2)    - Диапазон п % НКПР. В зависим< соответствии с диапаз пользователем при пом

3)    - Значения Н 31610.20-1-2020;

4)    - Бензин, к поэтому калибруются прибор;

5)    - Пары бензи

6)    - Пары керос

7)    - Пары дизел

X - Содержаш

(LEL)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Метан (CH4)

LEL-CH4-50Т

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

LEL-CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

Этилен (C2H4)

LEL-C2H4-50Т

от 0 до 1,15 %

(от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

LEL-C2H4-50

от 0 до 1,15 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан (C3H8)

LEL-CзH8-50Т

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-C3H8-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

н-бутан (C4H10)

LEL-C4Hlo-50Т

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL-C4H10-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1 -бутен (C4H8)

LEL-C4H8-50Т

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL-C4H8-50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) (i-C4H10)

LEL-i-C4Hlo-50Т

от 0 до 0,65 %

(от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

LEL-i-C4H10-50

от 0 до 0,65 %

(от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан (C5H12)

LEL-C5Hl2-50Т

от 0 до 0,55 %

(от 0 до 50 % НКПР)

±0,033 % (±3 % НКПР)

LEL-C5H12-50

от 0 до0,55 %

(от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан (С5Н10)

LEL-С5Нlo-50Т

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±3 % НКПР)

LEL-GsR™^

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан (C6H14)

LEL-C6Hl4-50Т

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL-C6H14-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан (С6Н12)

LEL-С6Нl2-50Т

от 0 до 0,55 %

(от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL-С6Нl2-50

от 0 до 0,55 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Этан (C2H6)

LEL-C2H6-50Т

от 0 до 1,2 %

(от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

LEL-C2H6-50

от 0 до 1,2 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол (C^OH)

LEL-C^OH-

50Т

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,18 % (±3 % НКПР)

LEL -СН3 OH-50

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол (С6Н6)

LEL-C6Н6-50Т

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

LEL-C6Н6-50

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен (пропен) (C3H6)

LEL-CзН6-50Т

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

LEL-CзН6-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол (С2Н5ОН)

LEL-C2Н5ОН-

50Т

от 0 до 1,55 %

(от 0 до 50 % НКПР)

±0,093 % (±3 % НКПР)

LEL-C2Н5ОН-50

от 0 до 1,55 %

(от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан (С7Н16)

LEL-C7Нl6-50Т

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,025 % (±3 % НКПР)

LEL-C7Нl6-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена (С2Н4О)

LEL-C2Н4О-50Т

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,078 % (±3 % НКПР)

LEL-C2Н4О-50

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) (C3H6O)

LEL-CзH6O-50Т

от 0 до 1,25 %

(от 0 до 50 % НКПР)

±0,075 % (±3 % НКПР)

LEL-C3H6O-50

от 0 до 1,25 %

(от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Водород (Н2)

LEL-Н2-50Т

от 0 до 2,0 %

(от 0 до 50 % НКПР)

±0,12 % (±3 % НКПР)

LEL -Н2-50

от 0 до 2,0 %

(от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

2-метилпропен (изобутилен) (i-C4H8)

LEL-i-C4H8-50Т

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 % (±3 % НКПР)

LEL-i-C4H8-50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен) (C5H8)

LEL-C5H8-50Т

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±3 % НКПР)

LEL-C5H8-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Ацетилен (С2Н2)

LEL-С2Н2-50Т

от 0 до 1,15 %

(от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

LEL-С2Н2-50

от 0 до 1,15 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил

(C3H3N)

LEL-CзHзN-50Т

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,084 % (±3 % НКПР)

LEL-C3H3N-50

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) (С7Н8)

LEL-С7Н8-50Т

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL^7№-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

н-октан (С8Н18)

LEL-С8Нl8-50Т

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,024 % (±3 % НКПР)

LEL-С8Нl8-50

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат (С4Н8О2)

LEL-С4Н8О2-

50Т

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

LEL-С4Н8О2-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Метилацетат (С3Н6О2)

LEL -С3Н6О2-50Т

от 0 до 1,55 %

(от 0 до 50 % НКПР)

±0,093 % (±3 % НКПР)

LEL-СзН6О2-50

от 0 до 1,55 %

(от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

1,3-бутадиен (дивинил) (С4Н6)

LEL-С4Н6-50Т

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±3 % НКПР)

LEL-С4Н6-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан

(С^Ь)

LEL-G^Ch-

50Т

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,19 % (±3 % НКПР)

LEL-С2Н4Cl2-50

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид

(C2H6S)

LEL- C2H6S-50Т

от 0 до 1,1 %

(от 0 до 50 % НКПР)

±0,066 % (±3 % НКПР)

LEL- C2H6S-50

от 0 до 1,1 %

(от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен (С6Н12)

LEL-С6Нl2-50Т

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

LEL^^^

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Винилхлорид (С2НзО)

LEL-С2НзCl-50Т

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,11 % (±3 % НКПР)

LEL-С2НзCl-50

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Циклопропан (С3Н6)

LEL-СзН6-50Т

от 0 до 1,2 %

(от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

LEL -С3Н6-50

от 0 до 1,2 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир (С2Н6О)

LEL-С2Н6О-50Т

от 0 до 1,35 %

(от 0 до 50 % НКПР)

±0,081 % (±3 % НКПР)

LEL-С2Н6О-50

от 0 до 1,35 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир (С4Н10О)

LEL-С4НloО-

50Т

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-С4НloО-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена (С3Н6О)

LEL-СзН6О-50Т

от 0 до 0,95 %

(от 0 до 50 % НКПР)

±0,057 % (±3 % НКПР)

LEL-СзН6О-50

от 0 до 0,95 %

(от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

2-бутанон

(метилэтилкетон)

(C4H8O)

LEL-С4Н8О-50Т

от 0 до 0,75 %

(от 0 до 50 % НКПР)

±0,045 % (±3 % НКПР)

LEL-С4Н8О-50

от 0 до 0,75 %

(от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил- 2-пропанол (трет-бутанол) (tert-С4Н9ОН)

LEL-tert-

С4Н9ОН-50Т

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,054 % (±3 % НКПР)

LEL-tert-

С4Н9ОН-50

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси- 2-метилпропан (метилтретбутиловый эфир) (tert-С5Нl2О)

LEL-tert-

С5Н12О-50Т

от 0 до 0,75 %

(от 0 до 50 % НКПР)

±0,045 % (±3 % НКПР)

LEL-tert-

С5Н12О-50

от 0 до 0,75 %

(от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-пропанол (изопропанол) (i-С3Н7ОН)

LEL-i-СзН7ОH-

50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Аммиак (NH3)

LEL-NНз-50Т

от 0 до 7,5 %

(от 0 до 50 % НКПР)

±0,45 % (±3 % НКПР)

LEL-NK3-50

от 0 до 7,5 %

(от 0 до 50 % НКПР)

±0,75 % (±5 % НКПР)

2-метилбутан (изопентан) (ьС5Н12)

LEL-i-С5Нl2-50Т

от 0 до 0,65 %

(от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

LEL-i-С5Нl2-50

от 0 до 0,65 %

(от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол

(метилмеркаптан)

(СНзSH)

LEL-СНзSH-50

от 0 до 2,05 %

(от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Этантиол

(этилмеркаптан)

(СзН^Ш

LEL^ft SH-50

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил (С2НэК)

LEL^^N^

от 0 до 1,5 %

(от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

2,3-дитиабутан

(диметилдисульфид)

(СзН^)

LEL-C2Н6S2-50

от 0 до 0,55 %

(от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Сумма углеводородов

LEL-C2C10CH4-

50Т

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

CH (С2-С10)

LEL-C2C10CH4-

50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

Сумма углеводородов

LEL-C2C10C3H8-

50Т

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

CH (С2-С10)

LEL-C2C10C3H8-

50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

концентрации

3), мг/м3

привед

енной4)

относит

ельной

EC-^S^l

от 0 до 7,1 млн-1

от 0 до 10,0 мг/м3

±15

-

Сероводород

(ВД

EC-^S-20

от 0 до 10 млн-1 включ.

от 0 до 14,2 мг/м3 включ.

±10

-

св. 10 до 20 млн-1

св. 14,2 до 28,4 мг/м3

-

±10

Определяемый

компонент^

Тип сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

концентрации

3), мг/м3

привед

енной4)

относит

ельной

Сероводород

№S)

EC-^S-50

от 0 до 5 млн-1 включ.

от 0 до 7,1 включ.

±15

-

св. 5 до 50 млн-1

св. 7,1 до 71

-

±15

EC-Н2S-100

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 100 млн-1

св. 14,2 до 142

-

±10

EC-Н2S-200

от 0 до 20 млн-1 включ.

от 0 до 28,4 включ.

±15

-

св. 20 до 200 млн-1

св. 28,4 до 284

-

±15

EC-^S-2000

от 0 до 200 млн-1 включ.

от 0 до 284 включ.

±15

-

св. 200 до 2000 млн-1

св. 284 до 2840

-

±15

Оксид этилена (C2H4O)

EC-C2H4O-

20

от 0 до 5 млн-1 включ.

от 0 до 9,15 включ.

±20

-

св. 5 до 20 млн-1

св. 9,15 до 36,6

-

±20

Хлористый водород (HCL)

EC-HCL-30

от 0 до 3 млн-1 включ.

от 0 до 4,56 включ.

±20

-

св. 3 до 30 млн-1

св. 4,56 до 45,6

-

±20

Фтористый водород (HF)

EC-HF-5

от 0 до 0,1 млн-1 включ.

от 0 до 0,08 включ.

±20

-

св. 0,1 до 5 млн-1

св. 0,08 до 4,15

-

±20

EC-HF-10

от 0 до 1 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 1 до 10 млн-1

св. 0,8 до 8,3

-

±20

Озон (Оз)

EC-O3-0,25

от 0 до 0,05 млн-1 включ.

от 0 до 0,1 включ.

±20

-

св. 0,05 до 0,25 млн-1

св. 0,1 до 0,5

-

±20

Моносилан (силан) (SiH4)

EC-SiH4-50

от 0 до 10 млн-1 включ.

от 0 до 13,4 включ.

±20

-

св. 10 до 50 млн-1

св. 13,4 до 67

-

±20

Определяемый

компонент^

Тип сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

концентрации

3), мг/м3

привед

енной4)

относит

ельной

Оксид азота (NO)

EC-NO-50

от 0 до 5 млн-1 включ.

от 0 до 6,25 включ.

±20

-

св. 5 до 50 млн-1

св. 6,25 до 62,5

-

±20

EC-NO-250

от 0 до 50 млн-1 включ.

от 0 до 62,5 включ.

±20

-

св. 50 до 250 млн-1

св. 62,5 до 312,5

-

±20

Диоксид азота (NO2)

EC-NO2-20

от 0 до 1 млн-1 включ.

от 0 до 1,91 включ.

±20

-

св. 1 до 20 млн-1

св. 1,91 до 38,2

-

±20

Аммиак (NH3)

EC-NH3-100

от 0 до 10 млн-1 включ.

от 0 до 7,1 включ.

±20

-

св. 10 до 100 млн-1

св. 7,1 до 71

-

±20

EC-NH3-500

от 0 до 30 млн-1 включ.

от 0 до 21,3 включ.

±20

-

св. 30 до 500 млн-1

св. 21,3 до 355

-

±20

EC-NH3-

1000

от 0 до 100 млн-1 включ.

от 0 до 71 включ.

±20

-

св. 100 до 1000 млн-1

св. 71 до 710

-

±20

Цианистый водород (HCN)

EC-HCN-10

от 0 до 0,5 млн-1 включ.

от 0 до 0,56 включ.

±15

-

св. 0,5 до 10 млн-1

св. 0,56 до 11,2

-

±15

EC-HCN-15

от 0 до 1 млн-1 включ.

от 0 до 1,12 включ.

±15

-

св. 1 до 15 млн-1

св. 1,12 до 16,8

-

±15

EC-HCN-30

от 0 до 5 млн-1 включ.

от 0 до 5,6 включ.

±15

-

св. 5 до 30 млн-1

св. 5,6 до 33,6

-

±15

EC-HCN-100

от 0 до 10 млн-1 включ.

от 0 до 11,2 включ.

±15

-

св. 10 до 100 млн-1

св. 11,2 до 112

-

±15

Определяемый

компонент^

Тип сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

концентрации

3), мг/м3

привед

енной4)

относит

ельной

Оксид углерода (CO)

EC-CO-200

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 200 млн-1

св. 17,4 до 232

-

±20

EC-CO-500

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 500 млн-1

св. 17,4 до 580

-

±20

EC-CO-5000

от 0 до 1000 млн-1 включ.

от 0 до 1160 включ.

±20

-

св. 1000 до 5000 млн-1

св. 1160 до 5800

-

±20

Диоксид серы

(SO2)

EC-SO2-5

от 0 до 1 млн-1 включ.

от 0 до 2,66 включ.

±20

-

св. 1 до 5 млн-1

св. 2,66 до 13,3

-

±20

EC-SO2-20

от 0 до 5 млн-1 включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 20 млн-1

св. 13,3 до 53,2

-

±20

EC-SO2-50

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 50 млн-1

св. 26,6 до 133

-

±20

EC-SO2-100

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 100 млн-1

св. 26,6 до 266

-

±20

EC-SO2-2000

от 0 до 100 млн-1 включ.

от 0 до 266 включ.

±20

-

св. 100 до 2000 млн-1

св. 266 до 5320

-

±20

Хлор (CI2)

EC-Cl2-5

от 0 до 0,3 млн-1 включ.

от 0 до 0,88 включ.

±20

-

св. 0,3 до 5 млн-1

св. 0,88 до 14,75

-

±20

EC-Ch-20

от 0 до 5 млн-1 включ.

от 0 до 14,7 включ.

±20

-

св. 5 до 20 млн-1

св. 14,7 до 59

-

±20

Кислород (О2)

EC-O2-30

от 0 до 10 % включ.

-

±5

-

св. 10 до 30 %

-

-

±5

Определяемый

компонент^

Тип сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

концентрации

3), мг/м3

привед

енной4)

относит

ельной

Водород (Н2)

EC-H2-1000

от 0 до 100 млн-1 включ.

от 0 до 8,0 включ.

±10

-

св. 100 до 1000 млн-1

св. 8,0 до 80,0

-

±10

EC-H2-10000

от 0 до 1000 млн-1 включ.

от 0 до 80,0 включ.

±10

-

св. 1000 до 10000 млн-1

св. 80,0 до 800

-

±10

Формальдегид

(СН2О)

EC-СН2О-10

от 0 до 0,4 млн-1 включ.

от 0 до 0,5 включ.

±20

-

св. 0,4 до 10 млн-1

св. 0,5 до 12,5

-

±20

Метанол

(CH3OH)

EC-CH3OH-

20

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 20 млн-1

св. 6,65 до 26,6

-

±20

EC-CH3OH-

50

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 50 млн-1

св. 6,65 до 66,5

-

±20

EC-CH3OH-

200

от 0 до 20 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 20 до 200 млн-1

св. 26,6 до 266,0

-

±20

EC-CH3OH-

1000

от 0 до 100 млн-1 включ.

от 0 до 133,0 включ.

±20

-

св. 100 до 1000 млн-1

св. 133,0 до 1330

-

±20

Этантиол

(этилмеркаптан

) (С^Ц)

EC-O^SH-

4

от 0 до 0,4 млн-1 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 4 млн-1

св. 1 до 10

-

±20

Метантиол (метилмеркапт ан) (G^SH)

EC-СНзSH-4

от 0 до 0,4 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 4 млн-1

св. 0,8 до 8

-

±20

Карбонилхлори д (фосген) (СОС12)

EC-mCh-l

от 0 до 0,1 млн-1 включ.

от 0 до 0,41 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,41 до 4,11

-

±20

Фтор (F2)

EC-F2-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,16 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,16 до 1,58

-

±20

Определяемый

компонент1

Тип сенсора

Диапазон измерений (ДИ)2 определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

концентрации

3), мг/м3

привед

енной4

относит

ельной

Фосфин (PH3)

EC-PH3-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,14 включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,14 до 1,41

-

±20

EC-PH3-10

от 0 до 1 млн-1 включ.

от 0 до 1,41 включ.

±20

-

св. 1 до 10 млн-1

св.1,41 до 14,1

-

±20

Арсин (AsH3)

EC-AsH3-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,32 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,32 до 3,24

-

±20

Гидразин

(N2H4)

EC-N2H4-2

от 0 до 0,2 млн-1 включ.

от 0 до 0,26 включ.

±20

-

св. 0,2 до 2 млн-1

св. 0,26 до 2,66

-

±20

(PID)

Определяемый

компонент1)

Тип

сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, (млн-1)

массовой

концентрации3),

мг/м3

приве

денной

4)

относи

тельной

Винилхлорид

(C2H3Cl)

PID-

C2H3Cl-10

от 0 до 1,9 млн-1 включ.

от 0 до 5 включ.

±20

-

св. 1,9 до 10 млн-1

св. 5 до 26

-

±20

PID-

C2HaCl-

100

от 0 до 10 млн-1 включ.

от 0 до 26 включ.

±20

-

св. 10 до 100 млн-1

св. 26 до 260

-

±20

PID-

C2H3Cl-

500

от 0 до 100 млн-1 включ.

от 0 до 260 включ.

±20

-

св. 100 до 500 млн-1

св. 260 до 1300

-

±20

Бензол (C6H6)

P^-C6H6-

10

от 0 до 4,6 млн-1 включ.

от 0 до 15 включ.

±20

-

св. 4,6 до 10 млн-1

св. 15 до 32,5

-

±20

PID-C6H6-

100

от 0 до 10 млн-1 включ.

от 0 до 32,5 включ.

±15

-

св. 10 до 100 млн-1

св. 32,5 до 325

-

±15

P^-C6H6-

500

от 0 до 100 млн-1 включ.

от 0 до 325 включ.

±15

-

св. 100 до 500 млн-1

св. 325 до 1625

-

±15

Этилбензол

(C8H10)

PID-C8H10-

100

от 0 до 10 млн-1 включ.

от 0 до 44,1 включ.

±15

-

св. 10 до 100 млн-1

св. 44,1 до 441

-

±15

P^-C8Hl0-

500

от 0 до 100 млн-1 включ.

от 0 до 441 включ.

±15

-

св. 100 до 500 млн-1

св. 441 до 2205

-

±15

Фенилэтилен

(стирол)

(винилбензол)

(C8H8)

P^-C8H8-

40

от 0 до 6,9 млн-1 включ.

от 0 до 29,9 включ.

±20

-

св. 6,9 до 40 млн-1

св. 29,9 до 173,2

-

±20

PID-C8H8-

500

от 0 до 100 млн-1 включ.

от 0 до 433 включ.

±20

-

св. 100 до 500 млн-1

св. 433 до 2165

-

±20

Эпихлоргидри н (CbHsQO)

PID-

C3H5ClO-3

от 0 до 0,5 млн-1 включ.

от 0 до 1,93 включ.

±20

-

св. 0,5 до 3 млн-1

св. 1,93 до 11,55

-

±20

Определяемый

компонент^

Тип

сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,

(млн-1)

массовой

концентрации3),

мг/м3

привед

енной4)

относит

ельной

Фурфуриловы й спирт (C5H6O2)

PID-

C5H6O2-3

от 0 до 0,12 млн-1 включ.

от 0 до 0,49 включ.

±20

-

св. 0,12 до 3 млн-1

св. 0,49 до 12,24

-

± 20

Этанол

(C2H5OH)

PID-

C2H5OH-

2000

от 0 до 500 млн-1 включ.

от 0 до 960 включ.

±15

-

св. 500 до 2000 млн-1

св. 960 до 3840

-

±15

Моноэтанолам ин (2-аминоэтанол) (C2H7NO)

PID-

C2H7NO-3

от 0 до 0,2 млн-1 включ.

от 0 до 0,5 включ.

±20

-

св. 0,2 до 3 млн-1

св. 0,5 до 7,6

-

±20

PID-

C2H7NO-

10

от 0 до 2 млн-1 включ.

от 0 до 5,1 включ.

±20

-

св. 2 до 10 млн-1

св. 5,1 до 25,4

-

±20

Формальдегид

(СН2О)

PID-

CH2O-10

от 0 до 0,4 млн-1 включ.

от 0 до 0,5 включ.

±20

-

св. 0,4 до 10 млн-1

св. 0,5 до 12,5

-

±20

2-пропанол

(изопропанол)

(i-СзН7ОН)

PID-i-

C3H7OH-

10

от 0 до 4 млн-1 включ.

от 0 до 10 включ.

±20

-

св. 4 до 10 млн-1

св. 10 до 25

-

±20

PID-i-

C3H7OH-

100

от 0 до 20 млн-1 включ.

от 0 до 50 включ.

±20

-

св. 20 до 100 млн-1

св. 50 до 250

-

±20

2-метилпропен

(изобутилен)

(i-C4H8)

PID-i-

C4H8-6000

от 0 до 500 млн-1 включ.

от 0 до 1165 включ.

±15

-

св. 500 до 6000 млн-1

св. 1165 до 13980

-

±15

1-бутанол

(C4H9OH)

PID-

C4H9OH-

10

от 0 до 3,2 млн-1 включ.

от 0 до 9,9 включ.

±20

-

св. 3,2 до 10 млн-1

св. 9,9 до 30,8

-

±20

PID-

C4H9OH-

40

от 0 до 9,7 млн-1 включ.

от 0 до 29,9 включ.

±20

-

св. 9,7 до 40 млн-1

св. 29,9 до 123,3

-

±20

Диэтиламин

(C4H11N)

PID-

C4H11N-10

от 0 до 3 млн-1 включ.

от 0 до 9,1 включ.

±20

-

св. 3 до 10 млн-1

св. 9,1 до 30,4

-

±20

PID-

C4H11N-40

от 0 до 9,8 млн-1 включ.

от 0 до 29,8 включ.

±20

-

св. 9,8 до 40 млн-1

св. 29,8 до 121,6

-

±20

Определяемый

компонент^

Тип

сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,

(млн-1)

массовой

концентрации3),

мг/м3

привед

енной4)

относит

ельной

Метанол

(CH3OH)

PID-

CH3OH-10

от 0 до 3,75 млн-1 включ.

от 0 до 4,98 включ.

±15

-

св. 3,75 до 10 млн-1

св. 4,98 до 13,3

-

±15

PID-

CH3OH-40

от 0 до 11,2 млн-1 включ.

от 0 до 14,9 включ.

±15

-

св. 11,2 до 40 млн-1

св. 14,9 до 53,2

-

±15

Метилбензол

(толуол)

(C7H8)

PID-C7H8-

40

от 0 до 13 млн-1 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 40 млн-1

св. 49,8 до 153,3

-

±15

PID-C7H8-

100

от 0 до 13 млн-1 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 100 млн-1

св. 49,8 до 383

-

±15

1,3-

диметилбензо л (м-ксилол) (m-C8Hlo)

PID-m-

C8Hlo-100

от 0 до 10 млн-1 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100 млн-1

св. 44,2 до 442

-

±15

1,2-

диметилбензо л (о-ксилол) (o-CgHlo)

PID-o-

C8Hlo-100

от 0 до 10 млн-1 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100 млн-1

св. 44,2 до 442

-

±15

1,4-

диметилбензо л (п-ксилол) (p-CgHlo)

PID-p-

C8Hlo-100

от 0 до 10 млн-1 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100 млн-1

св. 44,2 до 442

-

±15

Оксид этилена (C2H4O)

PID-

C2H4O-10

от 0 до 1,65 млн-1 включ.

от 0 до 3 включ.

±20

-

св. 1,65 до 10 млн-1

св. 3 до 18,3

-

±20

Фосфин (PH3)

PID-PH3-

10

от 0 до 1 млн-1 включ.

от 0 до 1,4 включ.

±20

-

св. 1 до 10 млн-1

св. 1,4 до 14,1

-

±20

Бром (Br2)

PID-Br2-2

от 0 до 0,2 млн-1 включ.

от 0 до 1,33 включ.

±20

-

св. 0,2 до 2 млн-1

св. 1,33 до 13,3

-

±20

Определяемый

компонент^

Тип

сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, (млн-1)

массовой

концентрации3),

мг/м3

привед

енной4)

относит

ельной

Аммиак (NH3)

PID-NH3-

100

от 0 до 20 млн-1 включ.

от 0 до 14,2 включ.

±15

-

св. 20 до 100 млн-1

св. 14,2 до 71

-

±15

PID-NH3-

1000

от 0 до 100 млн-1 включ.

от 0 до 71 включ.

±15

-

св. 100 до 1000 млн-1

св. 71 до 710

-

±15

Этантиол (этилмеркапта н) (C^SH)

PID-

C2H5SH-10

от 0 до 0,4 млн-1 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 10 млн-1

св. 1 до 25,8

-

±20

Метантиол (метилмеркапт ан) (C^SH)

PID-

CH3SH-10

от 0 до 0,4 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 10 млн-1

св. 0,8 до 20

-

±20

PID-

CH3SH-20

от 0 до 2 млн-1 включ.

от 0 до 4 включ.

±20

-

св. 2 до 20 млн-1

св. 4 до 40

-

±20

Этилацетат

(C4H8O2)

PID-

C4H8O2-

100

от 0 до 13 млн-1 включ.

от 0 до 47,6 включ.

±20

-

св. 13 до 100 млн-1

св. 47,6 до 366

-

±20

Бутилацетат

(C6H12O2)

PID-

C6H12O2-

100

от 0 до 10 млн-1 включ.

от 0 до 48,3 включ.

±20

-

св. 10 до 100 млн-1

св. 48,3 до 483

-

±20

Пропилен

(пропен)

(C3H6)

PID-C3H6-

285

от 0 до 57 млн-1 включ.

от 0 до 99,8 включ.

±15

-

св. 57 до 285 млн-1

св. 99,8 до 499

-

±15

Дисульфид

углерода

(сероуглерод)

(CS2)

PID-CS2-

10

от 0 до 1 млн-1включ.

от 0 до 3,17 включ.

±20

-

св. 1 до 10 млн-1

св. 3,17 до 31,7

-

±20

Ацетонитрил

(C2H3N)

PID-

C2H3N-10

от 0 до 6 млн-1 включ.

от 0 до 10,2 включ.

±15

-

св. 6 до 10 млн-1

св. 10,2 до 17,1

-

±15

Циклогексан

(С6Н12)

Pro-C^U-

100

от 0 до 20 млн-1 включ.

от 0 до 70 включ.

±20

-

св. 20 до 100 млн-1

св. 70 до 350

-

±20

1,3-бутадиен

(дивинил)

(С4Н6)

PID-C^-

500

от 0 до 50 млн-1 включ.

от 0 до 112 включ.

±20

-

св. 50 до 500 млн-1

св. 112 до 1125

-

±20

н-гексан

(С6Н14)

P^-C6Hl4-

1000

от 0 до 84 млн-1 включ.

от 0 до 301 включ.

±20

-

св. 84 до 1000 млн-1

св. 301 до 3584

-

±20

Определяемый

компонент^

Тип

сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,

(млн-1)

массовой

концентрации3),

мг/м3

привед

енной4)

относит

ельной

Акрилонитрил

(C3H3N)

PID-

C3H3N-10

от 0 до 0,7 млн-1 включ.

от 0 до 1,45 включ.

±20

-

св. 0,7 до 10 млн-1

св. 1,45 до 22,1

-

±20

Муравьиная

кислота

(CH2O2)

PID-

CH2O2-10

от 0 до 0,5 млн-1 включ.

от 0 до 0,96 включ.

±20

-

св. 0,5 до 10 млн-1

св. 0,96 до 19,1

-

±20

н-гептан

(С7Н16)

PID^^-

500

от 0 до 50 млн-1 включ.

от 0 до 208 включ.

±15

-

св. 50 до 500 млн-1

св. 208 до 2084

-

±15

PID^^-

2000

от 0 до 100 млн-1 включ.

от 0 до 416 включ.

±15

-

св. 100 до 2000 млн-1

св. 416 до 8334

-

±15

2-пропанон

(ацетон)

(C3H6O)

PID-

C3H6O-

1000

от 0 до 80 млн-1 включ.

от 0 до 193 включ.

±15

-

св. 80 до 1000 млн-1

св. 193 до 2415

-

±15

1,2-

дихлорэтан

(С2Н4^2)

PID-

С2ша2-20

от 0 до 2 млн-1 включ.

от 0 до 8,23 включ.

±20

-

св. 2 до 20 млн-1

св. 8,23 до 82,3

-

±20

Диметиловый эфир (C2H6O)

PID-

C2H6O-500

от 0 до 100 млн-1 включ.

от 0 до 192 включ.

±15

-

св. 100 до 500 млн-1

св. 192 до 958

-

±15

2-метилпропан (изобутан) (i-C4H10)

PID-i-

C4H10-

1000

от 0 до 100 млн-1 включ.

от 0 до 241 включ.

±15

-

св. 100 до 1000 млн-1

св. 241 до 2417

-

±15

2-метил-1-

пропанол

(изобутанол)

O-C4H9OH)

PID-i-

C4H9OH-

20

от 0 до 3 млн-1 включ.

от 0 до 9,2 включ.

±20

-

св. 3 до 20 млн-1

св. 9,2 до 61,6

-

±20

Циклогексано н (C6H10O)

PID-

C6H10O-20

от 0 до 2 млн-1 включ.

от 0 до 7 включ.

±20

-

св. 2 до 20 млн-1

св. 7 до 70

-

±20

2-бутанон

(МЭК)

(C4H8O)

PID-

C4H8O-500

от 0 до 60 млн-1 включ.

от 0 до 180 включ.

±15

-

св. 60 до 500 млн-1

св. 180 до 1500

-

±15

Определяемый

компонент^

Тип

сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,

(млн-1)

массовой

концентрации3),

мг/м3

привед

енной4)

относит

ельной

T етраэтилортоси ликат (TEOS) (C8H20O4SO

PID-

C8H20O4Si-

10

от 0 до 2 млн-1 включ.

от 0 до 17,3 включ.

±20

-

св. 2 до 10 млн-1

св. 17,3 до 86,6

-

±20

ы с определяемыми компонентами, не приведенными в ководстве по эксплуатации, могут применяются в качестве льной оценки содержания компонентов. Газоанализаторы ерения других определяемых компонентов при наличии >дов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; ий выходных сигналов устанавливается равным диапазону лице. Он может быть изменен пользователем при помощи оставляется по заказу);

ий объемной доли Х, млн-1, в массовую концентрацию С, С=Х•М/Vm, где С - массовая концентрация компонента, мпонента, г/моль; Vm - молярный объем газа-разбавителя -;ловиях (20 С и 101,3 кПа по ГОСТ 12.1.005 -88), дм3/моль.; грешность нормирована к верхнему значению диапазона

1)    - Газоанализаторы таблице, но указанными в Ру индикаторов для предварите могут применяться для изм аттестованных методик (мето

2)    - Диапазон показан измерений, указанному в таб программного обеспечения (п

3)    - Пересчет значен мг/м3, проводят по формуле мг/м3; M - молярная масса ко воздуха, равный 24,06, при ус

4)    - приведенная по измерений.

(MEMS)

Определяемый

компонент^

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Водород (H2)

MEMS-^-100

от 0 до 4,0 %

(от 0 до 100 % НКПР)

±0,2 %

(±5 % НКПР)

MEMS-№-50

от 0 до 2,0 %

(от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

MEMS-CH4-100

от 0 до 4,4 %

(от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

Метан (CH4)

MEMS-CH4-50Т

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

MEMS-CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

Этилен (C2H4)

MEMS-C2H4-100

от 0 до 2,3 %

(от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H4-50

0 до 1,15 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Пропан (C3H8)

MEMS-C3H8-100

0 до 1,7 %

(от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS-CзH8-50Т

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

MEMS-C3H8-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

н-бутан (C4H10)

MEMS-C4H10-100

от 0 до 1,4 %

(от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

MEMS-C4H10-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1 -бутен (C4H8)

MEMS-C4H8-100

от 0 до 1,6 %

(от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

MEMS-C4H8-50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) (i-C4Hl0)

MEMS-i-C4Hl0-100

от 0 до 1,30 %

(от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

MEMS-i-C4Hl0-50

от 0 до 0,65 %

(от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан (C5H12)

MEMS-C5H12-100

от 0 до 1,1 %

(от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

MEMS-C5H12-50

от 0 до 0,55 %

(от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан

(С5Н10)

MEMS-C5Нlo-100

от 0 до 1,4 %

(от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

MEMS-C5Нlo-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан (C6H14)

MEMS-C6Hl4-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C6Hl4-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан

(С6Н12)

MEMS-C6ft2-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C6Нl2-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан (C2H6)

MEMS-C2H6-100

от 0 до 2,4 %

(от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H6-50

от 0 до 1,2 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол (C^OH)

MEMS-CНзOH-50

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол (С6Н6)

MEMS^a-^

от 0 до 1,2 %

(от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

MEMS-C6Н6-50

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Определяемый

компонент^

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Пропилен(пропен) (C3H6)

MEMS-СзН6-100

от 0 до 2,0 %

(от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

MEMS-СзН6-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол (С2Н5ОН)

MEMS-С2Н5ОН-50

от 0 до 1,55 %

(от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан (С7Н16)

MEMS-С7Нl6-100

от 0 до 0,85%

(от 0 до 100 % НКПР)

± 0,078 % (±5 % НКПР)

MEMS^^^o

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена (С2Н4О)

MEMS-С2Н4О-100

от 0 до 2,6 %

(от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

MEMS -С2Н4О -50

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) (C3H6O)

MEMS -C3H6O -50

от 0 до 1,25 %

(от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) (i-C4H8)

MEMS-i-C4H8-100

от 0 до 1,6 %

(от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

MEMS -i -C4H8 -50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен) (C5H8)

MEMS-C5H8-100

от 0 до 1,7 %

(от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS-C5H8-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен (С2Н2)

MEMS^^-loo

от 0 до 2,30 %

(от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-С2Н2-50

от 0 до 1,15 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил

(C3H3N)

MEMS -C3H3N-50

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) (С7Н8)

MEMS^^-loo

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-С7Н8-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

н-октан (С8Н18)

MEMS-С8Нl8-50

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат

(С4ШО2)

MEMS-С4Н8О2-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

1,3-бутадиен (дивинил) (С4Н6)

MEMS-С4Н6-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан (С2Н4^2)

MEMS^^Ch^o

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид

(C2H6S)

MEMS-C2H6S-50

от 0 до 1,1 %

(от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

1-гексен (С6Н12)

MEMS-€6Ki2-50

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Винилхлорид

(С2Нза)

MEMS-O^Cl^

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан (С3Н6)

MEMS-СзН6-100

от 0 до 2,4 %

(от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-СзН6-50

от 0 до 1,2 %

(от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир (С2Н6О)

MEMS-С2Н6О-50

от 0 до 1,35 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир (С4Н10О)

MEMS-С4НloО-50

от 0 до 0,85 %

(от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена (С3Н6О)

MEMS-СзН6О-50

от 0 до 0,95 %

(от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

2-бутанон

(метилэтилкетон)

(C4H8O)

MEMS-С4Н8О-50

от 0 до 0,75 %

(от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил- 2-пропанол (трет-бутанол) (tert-С4Н9ОН)

MEMS ^Л^ШОН-50

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси- 2-метилпропан (метилтретбутиловый эфир) (tert-С5Нl2О)

MEMS-tert-С5Нl2О-50

от 0 до 0,75 %

(от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-пропанол (изопропанол) (i-С3Н7ОН)

MEMS-i -С3Н7ОН-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

1-октен (С8Н16)

MEMS-С8Нl6-50

от 0 до 0,45 %

(от 0 до 50 % НКПР)

±0,045 % (±5 % НКПР)

2-метилбутан (изопентан) О-С5Н12)

MEMS-i-С5Нl2-50

от 0 до 0,65 %

(от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол

(метилмеркаптан)

(СНзSH)

MEMS-СНзSH-50

от 0 до 2,05 %

(от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол

(этилмеркаптан)

(С^Ц)

MEMS -С 2Н5 SH-50

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил (С2НзN)

MEMS-С2НзN-50

от 0 до 1,5 %

(от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

2,3-дитиабутан

(диметилдисульфид)

(С2Н6S2)

MEMS-С2Н6S2-50

от 0 до 0,55 %

(от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин4)5)

MEMS-CH-m-50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

MEMS-CH-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Определяемый

компонент1)

Тип сенсора

Диапазон измерений объемной доли определяемого

компонента2)3)

Пределы

допускаемой

основной

абсолютной

погрешности

Керосин4)7)

MEMS-CH-m-50

от 0 до 50 % НКПР

±5 % НКПР

изаторы с определяемыми компонентами, не приведенными в ли в Руководстве по эксплуатации, могут применяются в качестве варительной оценки содержания компонентов. Газоанализаторы ля измерения других определяемых компонентов при наличии к (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; показаний выходных сигналов устанавливается соответствующим указанному в таблице. Он может быть изменен пользователем при ) обеспечения (поставляется по заказу);

НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК

еросин и дизельное топливо являются смесью углеводородов, по конкретной марке топлива, с указанием марки в паспорте на

ина по ГОСТ Р 51866-2002; ГОСТ 1012-2013;; сина по ГОСТ Р 52050-2006;

льного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

1)    - Газоанал таблице, но указанным индикаторов для пред могут применяться д аттестованных методи

2)    - Диапазон диапазону измерений, помощи программного

3)    - Значения 31610.20-1-2020.

4)    - Бензин, к поэтому калибруются прибор;

5)    - Пары бенз

6)    - Пары керо

7)    - Пары дизе

(MEMS)

Определяемый

компонент^

Тип

сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, (млн-1)

массовой

концентрации3),

мг/м3

привед

енной4)

относит

ельной

1,1,1,2-тетрафторэтан (R134a) (C2H2F4)

MEMS-

R134а-

1000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до 1000

св. 424 до 4240

-

±20

MEMS-

R134а-

2000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до 2000

св. 424 до 8480

-

±20

Пентафторэтан (R125) (C2HF5)

MEMS-

R125-

1000

от 0 до 100 включ.

от 0 до 499 включ.

±20

-

св. 100 до 1000

св. 499 до 4990

-

±20

MEMS-

R125-

2000

от 0 до 100 включ.

от 0 до 499 включ.

±20

-

св. 100 до 2000

св. 499 до 9980

-

±20

Определяемый

компонент^

Тип

сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,

(млн-1)

массовой

концентрации3),

мг/м3

привед

енной4)

относит

ельной

Хлордифторм етан (R22) (CHClF2)

MEMS-

R22-1000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до 1000

св. 360 до 3600

-

±20

MEMS-

R22-2000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до 2000

св. 360 до 7200

-

±20

1,2,2-

трихлортрифт

орэтан

(R113a)

(C2Cl3F3)

MEMS-

Ю13а-

1000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до 1000

св. 779 до 7790

-

±20

MEMS-

Ю13а-

2000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до 2000

св. 779 до 15580

-

±20

Дихлордифто рметан (R-12) (CCl2F2)

MEMS-

R12-100

от 0 до 50 включ.

от 0 до 251 включ.

±20

-

св. 50 до 100

св. 251 до 503

-

±20

1,1,1,2,3,3,3-гептафторпро пан (R-227ea) (C3HF7)

MEMS-

Я227еа-

5000

от 0 до 1000 включ.

от 0 до 7070 включ.

±20

-

св. 1000 до 5000

св. 7070 до 35350

-

±20

1)    - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

2)    - Диапазон показаний выходных сигналов устанавливается соответствующим диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу);

3)    - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х•М/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.;

4)    - приведенная погрешность нормирована к верхнему значению диапазона измерений.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях

от пределов допускаемой основной погрешности

±0,2

Время установления показаний Т0,9, с, не более

- для инфракрасного сенсора

10

- для термокаталитического сенсора

15

- для электрохимического сенсора

30

- для фотоионизационного сенсора

301)

- для полупроводникового сенсора

15

1) - без учета периодичности измерений концентрации (периодичность

определяется при заказе и может быть изменена пользователем)

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 16 до 36

Габаритные размеры (длина х высота х ширина), мм, не более:

120x105x156

Масса, кг, не более

- в алюминиевом корпусе

2,0

- в корпусе из нержавеющей стали

3,9

Условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до +60 от -60 до +65 (опция)

- относительная влажность, % (без конденсации влаги), не

более

98

- атмосферное давление, кПа

от 80 до 120

Средний срок службы, лет Средняя наработка на отказ, ч:

20

- с инфракрасным сенсором

100000

- с термокаталитическим, электрохимическим, фотоионизационным и полупроводниковым сенсором

35000

Наименование

Обозначение

Количество

Газоанализатор стационарный АТОМ

-

1

Руководство по эксплуатации

РУСГ.413216.001РЭ

11)

Паспорт

-

1 экз.

Калибровочная насадка

-

12)

Козырек защиты от погодных осадков и солнца

-

12)

Комплект для монтажа на трубу

-

12)

Комплект для монтажа в воздуховоде

-

12)

Магнитный ключ

-

1

Наименование

Обозначение

Количество

Шестигранный" ключ

-

1

Кабельный ввод

-

12)

Заглушка кабельного ввода

-

12)

Светозвуковой оповещатель

-

12)

Поточная насадка для технологических сред

-

12)

Разъем для подключения HART коммуникатора

-

12)

1)    - Один экземпляр на партию;

2)    - Поставляется по отдельному заказу.
