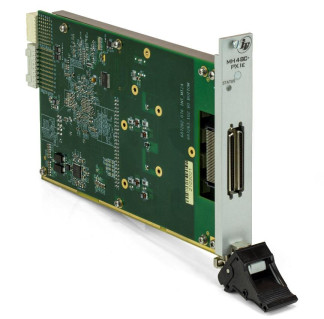

Измерители мгновенных значений напряжения МН48С-PXIe, 84676-22

Идентификационные данные (признаки)

Значение

Операционная система

Windows 32-bit

Windows 64-bit

Linux 64-bit

Идентификационное наименование ПО

undaq_math.dll

undaq_math64. dl l

libundaq_math. so

Номер версии ПО

не ниже 1.0

Цифровой идентификатор ПО

06b8 24b5

f57c 04cd

0dfe 5fbc

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Наименование характеристики

Значение

Поддиапазоны измерений мгновенных значений напряжения

±0,030

постоянного тока, В

±0,060

±0,125

±0,250

±0,500

±1,000

±2,500

±5,000

±10,000

Дискретность измерений мгновенных значений напряжения

0,000001

постоянного тока, В

Пределы допускаемой относительной основной погрешности

измерений мгновенных значений напряжения постоянного тока

при минимальном периоде семплирования, %:

- для поддиапазона ±0,030 В

±[0,120+0,300•(|Uм/Ux|-1)]

- для поддиапазона ±0,060 В

±[0,080+0,060 (|им/их|-1)]

- для поддиапазона ±0,125 В

±[0,040+0,027-(|UM/Ux|-1)]

- для поддиапазона ±0,250 В

±[0,018+0,018-(|uM/Uxi-1)]

- для поддиапазона ±0,500 В

±[0,010+0,009(1^/^-1)]

- для поддиапазона ±1,000 В

±[0,006+0,004-(|им/их|-1)]

- для поддиапазона ±2,500 В

±[0,007+0,008'-ОШихИ)]

- для поддиапазона ±5,000 В

±[0,006+0,004-(|ших|-1)]

- для поддиапазона ±10,000 В

±[0,005+0,003 -(|Ших|-1У1

Наименование характеристики

Значение

Пределы допускаемой относительной дополнительной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования для всех диапазонов измерений, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, %

±0,002

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

от +18 до +22 от 30 до 80

Примечания:

1)    им - верхняя граница диапазона измерений мгновенных значений напряжения, В;

2)    их - измеренное мгновенных значение напряжения, В;

3)    При измеренном значении, равном 0 В, сигнал отсутствует, погрешность в этой точке не определяется.

Наименование характеристики

Значение

Количество измерительных каналов

48

Напряжение питания постоянного тока, В

■ <з <з + 0,17 . л о+ 0,60 + 3,3- 0,17; +12- 0,60

Электрическое сопротивление изоляции гальванической развязки между каналами, а также между каналами и корпусом, МОм, не менее

20

Электрическая прочность гальванической развязки между каналами, а также между каналами и корпусом, В, не менее

200

Минимальный период семплирования, мкс, не более

416

Шаг установки периода семплирования, мкс

1

Г абаритные размеры измерителя (ширина х высота х длина), мм, не более

130,5 х 20,0 х 213,8

Масса, кг, не более

0,41

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность при температуре +25 °С, %, не более

от +5 до +40 80

Средняя наработка на отказ, ч

20 000

Средний срок службы, лет

10,5

Наименование

Обозначение

Количество

Измеритель мгновенных значений напряжения МН48С-PXIe

ФТКС.468266.093

1 шт.

Комплект ПО модулей Информтест

ФТКС.85001-01

1 экз.*

Измеритель мгновенных значений напряжения МН48С-PXIe. Руководство по эксплуатации

ФТКС.468266.093РЭ

1 экз.

Наименование

Обозначение

Количество

Измеритель мгновенных значений напряжения МН48С-РХ1е. Паспорт

ФТКС.468266.093ПС

1 экз.

Модули Информтест DAQ Управляющая панель Qt Руководство оператора

ФТКС.67010-01 34 01

1 экз.

Модули Информтест DAQ Драйвер Руководство системного программиста

ФТКС.77010-01 32 01

1 экз.

Опись компакт-диска (CD) «Комплект ПО модулей Информтест»

ФТКС.85001-01 90 ОП1

1 экз.*

Устройство ИОН-M

ФТКС.687420.162

1 шт.*

Соединитель контрольный Т -МН48С

ФТКС.685627.201

1 шт.*

Кабель ТТТТТТВ

ФТКС.685621.038

1 шт.*

Кабель ТТТТТТВЭ

ФТКС.685621.531

1 шт.*

Фильтр

ФТКС.687420.145

1 шт.*

* В соответствии с заказом
