| Номер в госреестре | 84677-22 |
| Наименование СИ | Комплекс измерительный |
| Обозначение типа СИ | "Старт-7/21" |
| Изготовитель | Филиал Акционерного общества "Объединенная двигателестроительная корпорация" "Омское Моторостроительное Объединение имени П.И. Баранова" (Филиал АО "ОДК" "ОМО им. П.И. Баранова"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный «Старт-7/21» (далее по тексту - комплекс) предназначен для измерений и контроля параметров изделий: напряжения постоянного тока, температуры, давления, объемного расхода, крутящего момента, частоты вращения.
Принцип действия комплекса основан на преобразовании измеряемых параметров датчиками в соответствующие электрические сигналы, последующем аналого-цифровом преобразовании электрических сигналов в цифровой код и передаче измерительной информации в персональный компьютер для дальнейшей визуализации, оценки и хранения.
Комплекс имеет модульную конструкцию и представляет собой информационноизмерительную систему с централизованным управлением и распределенной функцией измерений.
Комплекс состоит из шести модулей, включающих в себя соответствующие измерительные каналы (ИК):
- модуль измерений выходных электрических сигналов датчиков двигателей (МИВС);
- модуль измерений температуры (МИТ);
- модуль измерений давления (МИД);
- модуль измерений расхода топлива (МИРТ);
- модуль измерений крутящего момента (МИКМ);
- модуль измерений частоты вращения ротора (МИЧВР).
Часть ИК не содержит датчиков (первичных преобразователей), которые поставляются в составе испытываемого изделия и подсоединяются к комплексу только на период испытаний.
Модуль измерений выходных электрических сигналов датчиков двигателей (МИВС) состоит из:
- модуля I-8017;
- персонального компьютера.
Модуль измерений температуры (МИТ) состоит из:
- термопреобразователей сопротивления ТС-1088 (рег. № 58808-14);
- термопар ТХА(К) и ТХК(Ь) с НСХ по ГОСТ Р 8.585-2001;
- преобразователей 8В30-02, 8В34-01, 8В34 -04;
- модулей I-8017, I-87018;
- персонального компьютера.
Модуль измерений давления (МИД) состоит из:
- преобразователей давления измерительных АИР-20/М2 (рег. №№ 30402-05, 46375-11, 63044-16);
- модуля I-8017;
- персонального компьютера.
Модуль измерений расхода топлива (МИРТ) состоит из:
- преобразователей расхода турбинных ТПР4 и ТПР7 (рег. № 8326-04);
- преобразователя усилителя 8В45-02;
- модуля I-8017;
- персонального компьютера.
Модуль измерений крутящего момента (МИКМ) состоит из:
- балансирной рамы
- датчика силоизмерительного тензорезисторного 9035 ДСТ (рег. № 10866 -87);
- модуля I-7016D;
- персонального компьютера.
Модуль измерений частоты вращения ротора (МИЧВР) состоит из:
- преобразователей ПСЧД-М, ФПИ-4;
- модулей I-8080, I-8054;
- персонального компьютера.
Полный перечень и состав ИК комплекса представлен в таблице 2.

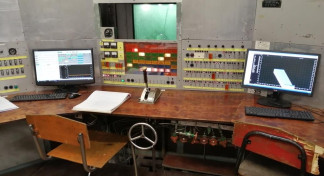

Общий вид автоматизированного рабочего места оператора представлен на рисунке 1. Общий вид испытательного бокса представлен на рисунке 2.
Общий вид шкафа приборного представлен на рисунке 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Заводской номер, обеспечивающий идентификацию средства измерений, нанесен на дверь шкафа приборного в виде наклейки и в формуляр типографским способом.
Нанесение знака поверки на комплекс не предусмотрено.
Работа комплекса осуществляется под управлением специализированного программного обеспечения (ПО), которое выполняет следующие функции:
- циклический сбор измерительной информации;
- расшифровку и визуализацию результатов измерений в цифровом и графическом представлении;
- обеспечение режимов градуировки и тестирования комплекса;
- обеспечение оперативной передачи результатов измерений и вывода их на печать.
ПО работает в среде операционной системы «Windows XP».
Метрологически значимая часть ПО выделена в виде независимых компилируемых модулей, используемых программной оболочкой ПО в качестве динамически подключаемых библиотек (DLL).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик комплекса.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СПО ПТК «Старт-7» |
| Номер версии (идентификационный номер) ПО | 7.34 |
| Цифровой идентификатор ПО | 0EE9070B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Примечание - В случае обновления операционной системы или версии ПО, цифровой идентификатор уточняется, действительное значение записывается в формуляр. | |
Таблица 2 - Метрологические характеристики и состав ИК
| № ИК | Состав ИК | Наименование измеряемого параметра (обозначение) | Диапазон измерений | Диапазон показаний | Границы интервала погрешности измерений при доверительной вероятности P = 0,95 | ||
| Первичный преобразователь (датчик) | Преобразователь усилитель | Модуль | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| МИВС | |||||||
| 1 | — | — | I-8017 | Выходное напряжение датчика вибрации роторов ТК, СТ (Вте, Вст) | от 0 до 10 В | соответствует диапазону измерений датчика вибрации | Увп: ±0,2 % |
| 2 | — | — | I-8017 | Выходное напряжение датчика вибрации ротора ТК на ЗКК (Взкк, Гзкк, Озкк) | от 0 до 10 В | соответствует диапазону измерений датчика вибрации | Увп: ±0,2 % |
| 3 | — | — | I-8017 | Выходное напряжение датчика вибрации на корпусе редуктора (Вр1, ВрШ, ВрЗуб) | от 0 до 10 В | соответствует диапазону измерений датчика вибрации | Увп: ±0,2 % |
| МИТ | |||||||
| 4 | ТС-1088 от -100 до +450 С; КД A | 8В34-01 | I-8017 | Температура воздуха на входе в изделие (4х) | от -50 до +50 °С | от -50 до +50 С | А: ±1,0 С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 5 | Термопара ТХА(К) от 0 до +1000 °С; 2 кл. | 8В30-02 | I-87018 | Температура газа за турбиной компрессора (t4) | от 0 до +1000 С | от 0 до +1000 С | Уди: ±1,0 % |
| 6 | ТС-1088 от -50 до +350 С; КД в | 8В34-01 | I-8017 | Температура топлива на выходе из ТПР (/гтпр) | от -50 до +50 С | от -50 до +50 С | Уди: ±1,0 % |
| 7 | ТС-1088: от -50 до +350 С; КД в | 8В34-04 | I-8017 | Температура масла на входе в изделие (/м вх) | от -50 до +250 С | от -50 до +250 С | Уди: ±1,5 % |
| 8 | ТС-1088: от -50 до +350 С; КД в | 8В34-04 | I-8017 | Температура масла на выходе из изделия (/м вых) | от -50 до +250 С | от -50 до +250 С | Уди: ±1,5 % |
| 9 | Термопара ТХК(Ь) от 0 до +400 С 2 кл. | — | I-87018 | Температура воздуха в системе АХР1 (/в ахр1) | от 0 до +400 С | от 0 до +400 С | Уди: ±1,0 % |
| 10 | Термопара ТХК(Ь) от 0 до +400 С 2 кл. | — | I-87018 | Температура воздуха в системе СКВ (/в скв) | от 0 до +400 С | от 0 до +400 С | Уди: ±1,0 % |
| 11 | Термопара ТХК(Ь) от 0 до +400 С 2 кл. | — | I-87018 | Температура воздуха в системе ПЗУ ^в пзу) | от 0 до +400 С | от 0 до +400 С | Уди: ±1,0 % |
| 12 | Термопара ТХК(Ь) от 0 до +400 С 2 кл. | — | I-87018 | Температура воздуха в системе АХР2 (/в ахр2) | от 0 до +400 С | от 0 до +400 С | Уди: ±1,0 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| МИД | |||||||
| 13 | АИР-20/М2-Н-ДИ-140 от 0 до 250 кПа; Увп: ± 0,2 % | — | I-8017 | Давление топлива на входе в агрегат 702ВС1 (Рт вх) | от 0 до 250 кПа | от 0 до 2,5 кгс/см2 | Увп: ± 1,0 % |
| 14 | АИР-20/М2-Н-ДИ-160 от 0 до 1,6 МПа Увп: ± 0,2 % | — | I-8017 | Давление топлива за подкачивающим насосом (Рт нп) | от 0 до 1,6 МПа | от 0 до 16,0 кгс/см2 | Увп: ± 1,0 % |
| 15 | АИР-20/М2-Н-ДИ-160 от 0 до 1,6 МПа Увп: ± 0,1 % | — | I-8017 | Давление топлива перед форсункой (Рт вх ф) | от 0 до 1,6 МПа | от 0 до 16,0 кгс/см2 | Увп: ± 1,0 % |
| 16 | АИР-20/М2-ДИ-145 от 0 до 400 кПа; Увп: ± 0,1 % | — | I-8017 | Давление пускового топлива (Рт пуск) | от 0 до 400 кПа | от 0 до 4,0 кгс/см2 | Увп: ± 1,0 % |
| 17 | АИР-20/М2-Н-ДИ-160 от 0 до 1,0 МПа; Увп: ± 0,2 % | — | I-8017 | Давление масла на входе в изделие (Рм вх) | от 0 до 1,0 МПа | от 0 до 10,0 кгс/см2 | Увп: ± 1,0 % |
| 18 | АИР-20/М2-Н-ДИ-160 от 0 до 1,0 МПа; Увп: ± 0,2 % | — | I-8017 | Давление масла на входе в регулятор винта Р-17 (Р м вх Р17) | от 0 до 1,0 МПа | от 0 до 10,0 кгс/см2 | Увп: ± 1,0 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 19 | АИР-20/М2-Н-ДИ-130 от 0 до 100 кПа; Увп: ± 0,2 % | — | I-8017 | Давление масла в маслобаке изделия (Р м м/б) | от 0 до 100 кПа | от 0 до 1,0 кгс/см2 | Увп: ± 1,0 % |
| 20 | АИР-20/М2-Н-ДИ-180 от 0 до 10 МПа; Увп: ± 0,2 % | — | I-8017 | Давление масла в канале большого шага (Рм бш) | от 0 до 10 МПа | от 0 до 100,0 кгс/см2 | Увп: ± 1,0 % |
| 21 | АИР-20/М2-Н-ДИ-180 от 0 до 10 МПа; Увп: ± 0,2 % | — | I-8017 | Давление масла в канале малого шага (Рм мш) | от 0 до 10 МПа | от 0 до 100,0 кгс/см2 | Увп: ± 1,0 % |
| 22 | АИР-20/М2-Н-ДИ-150 от 0 до 400 кПа; Увп: ± 0,2 % | — | I-8017 | Давление масла на выходе двигателя (Рм вых) | от 0 до 400 кПа | от 0 до 4,0 кгс/см2 | Увп: ± 1,0 % |
| 23 | АИР-20/М2-Н-ДИ-180 от 0 до 10 МПа; Увп: ± 0,1 % | — | I-8017 | Давление масла на выходе в регулятор винта Р-17 (Рм вых Р17) | от 0 до 10 МПа | от 0 до 100,0 кгс/см2 | Увп: ± 1,0 % |
| 24 | АИР-20/М2-Н-ДИ-160 от 0 до 1,6 МПа; Увп: ± 0,2 % | — | I-8017 | Давление воздуха наддува АЗР (Рнадд АЗр) | от 0 до 1,0 МПа | от 0 до 10,0 кгс/см2 | Увп: ± 0,5 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 25 | АИР-20/М2-Н-ДИ-160 от 0 до 1,0 МПа; Увп: ± 0,2 % | — | I-8017 | Давление воздуха за компрессором (Рк) | от 0 до 1,0 МПа | от 0 до 10,0 кгс/см2 | Увп: ± 0,5 % |
| 26 | АИР-20/М2-Н-ДИ-160 от 0 до 1,0 МПа; Увп: ± 0,2 % | — | I-8017 | Давление воздуха управляющее на корректор разгона (Рст) | от 0 до 1,0 МПа | от 0 до 10,0 кгс/см2 | Увп: ± 0,5 % |
| 27 | АИР-20/М2-ДИВ-340 от -100 до 100 кПа; Уди: ± 0,2 % | — | I-8017 | Давление воздуха разряжения в системе барокорректора(Рн) | от -100 до 100 кПа | от -1,0 до 1,0 кгс/см2 | Уди: ± 0,5 % |
| 28 | АИР-20/М2-Н-ДИ-160 от 0 до 1,0 МПа; Увп: ± 0,2 % | — | I-8017 | Давление воздуха контроля агрегата 4808 (Рконтр) | от 0 до 1,0 МПа | от 0 до 10,0 кгс/см2 | Увп: ± 0,5 % |
| 29 | АИР-20/М2-Н-ДИ-150 от 0 до 400 кПа; Увп: ± 0,2 % | — | I-8017 | Полное давление воздуха в мерном участке № 1 системы АХР (Р в ахр1) | от 0 до 400 кПа | от 0 до 4,0 кгс/см2 | Увп: ± 0,5 % |
| 30 | АИР-20/М2-Н-ДИ-150 от 0 до 400 кПа; Увп: ± 0,2 % | — | I-8017 | Полное давление воздуха в мерном участке № 1 системы АХР (Р в ахр2) | от 0 до 400 кПа | от 0 до 4,0 кгс/см2 | Увп: ± 0,5 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 31 | АИР-20/М2-Н-ДИ-150 от 0 до 400 кПа; Увп: ± 0,2 % | — | I-8017 | Полное давление воздуха в мерном участке системы СКВ (Рв скв) | от 0 до 400 кПа | от 0 до 4,0 кгс/см2 | Увп: ± 0,5 % |
| 32 | АИР-20/М2-Н-ДИ-150 от 0 до 400 кПа; Увп: ± 0,2 % | — | I-8017 | Полное давление воздуха в мерном участке системы ПЗУ (Рв пзу) | от 0 до 400 кПа | от 0 до 4,0 кгс/см2 | Увп: ± 0,5 % |
| 33 | АИР-20/М2-ДИ-145 от 0 до 400 кПа; Увп: ± 0,1 % | — | I-8017 | Давление воздуха в системе АХР (Рв ахр) | от 0 до 400 кПа | от 0 до 4,0 кгс/см2 | Увп: ± 0,5 % |
| МИРТ | |||||||
| 34 | ТПР4 от 0,0288 до 0,144 м3/ч; S: 0,1 % | 8В45-02 | I-8017 | Расход топлива (Gt) | от 0,0288 до 0,144 м3/ч | от 28,8 до 144,0 л/ч | 5: ± 0,5 % |
| ТПР7 от 0,108 до 0,576 м3/ч; S: 0,1 % | от 0,108 до 0,576 м3/ч | от 108 до 576 л/ч | |||||
| МИКМ | |||||||
| 35 | 9035 ДСТ | — | I-7016D | Крутящий момент (Мер) | от 72 до 360 кгсм включ. | от 72 до 360 кгсм включ. | У0,5вп: ± 0,5 % |
| св. 360 до 720 кгсм | св. 360 до 720 кгсм | 5: ± 0,5 % | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| МИЧВР | |||||||
| ПСЧД-М | I-8080 | Частота вращения ротора турбокомпрессора (итк) | Увп: ± 0,15 % | ||||
| 36 | — | ФПИ-4 | I-8054 | от 100 до 1100 Гц | от 10 до 110 % | без учета датчика | |
| ПСЧД-М | I-8080 | Частота вращения ротора свободной турбины (ист) | Увп: ± 0,15 % | ||||
| 37 | — | ФПИ-4 | I-8054 | от 871 до 9581 Гц | от 10 до 110 % | без учета датчика | |
| Примечание - В таблице приняты следующие условные обозначения: кл. - класс по ГОСТ 6616-94; КД - класс допуска по ГОСТ 6651-94; А - пределы допускаемой абсолютной погрешности измерений; 5 - пределы допускаемой относительной погрешности измерений; Увп, У0,5вп, Уди - пределы допускаемой приведенной (к верхнему пределу измерений, половине верхнего предела диапазона измерений, | |||||||
| диапазону измерений) погрешности измерений; S - Предел относительного среднеквадратического отклонения погрешности преобразователя. | |||||||
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Условия эксплуатации оборудования, размещенного в помещении пультовой: - температура окружающей среды, °С - относительная влажность %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Условия эксплуатации оборудования, размещенного в испытательном боксе: - температура окружающей среды, °С - относительная влажность %, не более - атмосферное давление, кПа | от -40 до +50 98 от 84,0 до 106,7 |
наносится титульные листы эксплуатационной документации типографским способом, и на дверь шкафа приборного и щит автоматизированного рабочего места оператора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный | «Старт-7/21» | 1 шт. |
| Градуировочное устройство комплекса с технологической оснасткой | МС 3220.01.000 СБ | 1 шт. |
| Формуляр | КИ.СТАРТ-7/21.ФО | 1 экз. |
приведены в разделе 2 формуляра.
ОСТ 1 01021-93 Стенды испытательные авиационных газотурбинных двигателей. Общие требования
ОТУ-2018 Общие технические условия на изготовление, ремонт, приемку и поставку авиационных двигателей для воздушных судов.
