| Номер в госреестре | 84679-22 |
| Наименование СИ | Газоанализаторы инфракрасные |
| Обозначение типа СИ | GD10 |
| Изготовитель | "TELEDYNE OLDHAM SIMTRONICS SAS", Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 22.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы инфракрасные GD10 предназначены для измерений довзрывоопасных концентраций горючих газов, объемной доли горючих газов и диоксида углерода в смеси с воздухом или азотом, а также передачи измерительной информации внешним устройствам в аналоговой и цифровой форме.
Принцип действия газоанализаторов инфракрасных GD10 (далее - газоанализаторы) - оптический абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы являются стационарными одноканальными приборами непрерывного действия.
Газоанализаторы выпускаются в следующих модификациях:
- GD10-P00-XXXX-0YZ-00;
- GD10-PE0-XXXX-0YZ-00.
Где: XXXX - цифро-буквенное обозначение, указывающее на определяемый компонент и диапазон измерений, Y - вариант сертификации взрывозащиты, Z - выходной интерфейс).
Газоанализаторы модификаций GD10-P00-XXXX-0YZ-00 и GD10-PE0-XXXX-0YZ-00 отличаются друг от друга расстоянием между источником оптического излучения и отражателем.
Конструктивно газоанализаторы состоят из цилиндрического корпуса, включающего в себя клеммный и оптикоэлектронный отсек, крышки закрывающей клеммный отсек. Оптикоэлектронный отсек представляет собой взрывонепроницаемую оболочку, а клеммный отсек с крышкой имеет повышенную взрывозащиту вида «е». Оптические элементы оптикоэлектронного блока защищаются от внешних воздействий пластиковым кожухом защиты от непогоды.
Корпуса газоанализаторов изготовлены из нержавеющей стали. В клеммном отсеке расположены отверстия для присоединения взрывозащищенных кабельных вводов, а также контакты клеммной колодки для подключения проводов подачи электропитания и снятия выходных сигналов.
В оптикоэлектронном отсеке находятся источники, приемники излучения и электронная схема. ИК - излучение от источника излучения через прозрачное окно попадает в пространство, в котором находится анализируемая газовая смесь, и, отразившись от зеркала, через то же самое окно возвращается в герметичный корпус и попадает на фотоприемник. Электрические сигналы с выхода фотоприемников поступают на электронную схему.
Выходными сигналами газоанализаторов являются:
- унифицированный аналоговый выходной сигнал в диапазоне от 4 до 20 мА, соответствующим диапазону показаний газоанализатора;
- цифровой сигнал, интерфейс HART 7.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера наносятся на табличку на корпусе газоанализатора.

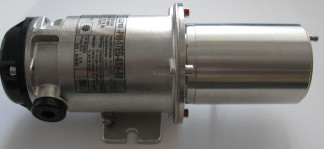

Общий вид, схема пломбировки корпуса и место нанесения знака утверждения типа газоанализаторов представлены на рисунках 1 - 2.
Газоанализаторы имеют встроенное ПО.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- диагностику аппаратной части газоанализатора;
- формирование цифрового выходного сигнала;
- формирование аналогового выходного сигнала.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GD10P00/PE00 4.0 |
| Номер версии (идентификационный номер) ПО | 4.0 |
| Цифровой идентификатор ПО | 5662 |
| Другие идентификационные данные (если имеются) | CRC16 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Таблица 2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой погрешности и предел допускаемого времени установления показаний для газоанализаторов инфракрасных GD10 модификации GD10-P00-XXXX-0YZ-00___
| Определяемый компонент | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности^ | Предел допускаемого времени установления показаний Т0,9Д, с | |
| абсолют ной | относи тельной | ||||
| Горючие газы2) | от 0 до 100 % НКПР3) | от 0 до 50 % НКПР включ. | ±3 % НКПР | - | 6 |
| свыше 50 до 100 % НКПР | - | ±6 % | |||
| от 0 до 100 % НКПР4) | от 0 до 50% НКПР | ±3 % НКПР | - | ||
| Метан (CH4) | от 0 до 100 % (об.д.) | от 0 до 50 % (об.д.) включ. | ±3 % (об.д.) | - | |
| свыше 50 до 100 % (об.д.) | - | ±6 % | |||
| Пропан (C3H8) | от 0 до 100 % (об.д.) | от 0 до 50 % (об.д.) включ. | ±3 % (об.д.) | - | |
| свыше 50 до 100 % (об.д.) | - | ±6 % | |||
| Определяемый компонент | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности1) | Предел допускаемого времени установления показаний Т0,9Д, с | |
| абсолют ной | относи тельной | ||||
| Диоксид углерода (CO2) | от 0 до 5 % (об.д.) | от 0 до 0,5 % (об.д.) включ. | ±0,05 % (об.д.) | 6 | |
| свыше 0,5 до 5 % (об.д.) | ±10 % | ||||
| их только один определяемый компонент. овых сред, содержащих только один определяемый компо- один из следующих определяемых компонентов: метан (CH 4), ан (C5H12), пропилен (C3H6), гексан (C6H14), ацетилен (C2H2), этилена (C2H4O), толуол ^^СШ), ацетон ((СИэ)2 CO), цик- дин из следующих определяемых компонентов: метан (CH4), ан (C5H12), пропилен (C3H6), гексан (C6H14), ацетилен (C2H2), этилена (C2H4O), толуол (C6H5СHз), ацетон ((CH3)2 CO), цик-утетанол (CH3OH), стирол (C6H5СHСH2). ответствии с ГОСТ 31610-20-1-2020. | |||||
| 1) Для газовых сред, содержащ 2) В рабочих условиях, для газ нент. 3) Датчики отградуированы на о пропан (C3H8), н-бутан (C4H10), пент этилен (C2H4), бензол (C6H6), оксид логексан (С6Н12). 4) Датчики отградуированы на о пропан (C3H8), н-бутан (C4H10), пент этилен (C2H4), бензол (C6H6), оксид логексан (С6Н12), этанол (C2H5OH), 5) Значения НКПР указаны в сс | |||||
Таблица 3 - Диапазоны показаний, диапазоны измерений, пределы допускаемой погрешности и предел допускаемого времени установления показаний для газоанализаторов инфракрасных GD10 модификации GD10-PE0-XXXX-0YZ-00___
| Определяемый компонент | Диапазон показаний концентрации определяемого компонента | Диапазон измерений концентрации определяемого компонента | Пределы допускаемой погрешности^ | Предел допускаемого времени установления показаний Т0,9Д, с | |
| абсолют ной | относи тельной | ||||
| Метан (CH4) | от 0 до 1 % (об.д.) | от 0 до 0,5 % (об.д.) включ. | ±0,05 % (об.д.) | - | 6 |
| свыше 0,5 до 1 % (об.д.) | - | ±10 % | |||
| Этилен (C2H4) | от 0 до 5000 млн-1 | от 0 до 2500 млн-1 включ. | ±250 млн-1 | - | |
| свыше 2500 до 5000 млн-1 | - | ±10 % | |||
| 1) Для газовых сред, содержащих только один определяемый компонент. | |||||
Таблица 4 - Метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой погрешности | 0,5 |
| Время прогрева, с, не более | 60 |
| Изменение выходного сигнала за 30 сут непрерывной работы без коррекции нуля, в долях от предела допускаемой погрешности, не более | ±0,3 |
| Наименование характеристики | Значение |
| Изменение выходного сигнала за один год непрерывной работы с коррекцией нуля в долях от предела допускаемой погрешности, не более | ±0,2 |
Таблица 5 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В: | от 18 до 32 |
| Электрическая мощность, потребляемая газоанализатором, Вт, не более | 3,5 |
| Габаритные размеры газоанализатора, мм, не более: | |
| - GD10-P00-XXXX-0YZ-00 | |
| - высота | 106 |
| - ширина | 104 |
| - длина | 264 |
| - GD10-PE0-XXXX-0YZ-00 | |
| - высота | 106 |
| - ширина | 135 |
| - длина | 805 |
| Масса газоанализатора, кг, не более | |
| - GD10-P00-XXXX-0YZ-00 | 2,9 |
| - GD10-PE0-XXXX-0YZ-00 | 6,5 |
| Средний срок службы, лет | 15 |
| Средняя наработка до отказа, ч | 43000 |
| Маркировка взрывозащиты газоанализаторов | 1Ex d е IIC Т6 Gb |
| Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015 | IP66/67 |
| Условия эксплуатации - диапазон температуры окружающей и анализируемой сред, oC - относительная влажность при температуре 35 оС (без конденсации), % - диапазон атмосферного давления, кПа | от -50 до +60 до 100 от 91 до 110 |
наносится:
1) на титульный лист руководства по эксплуатации типографским способом;
2) на табличку, расположенную на корпусе газоанализатора.
Таблица 6 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор инфракрасный GD10 модификации GD10 -P00-XXXX-0YZ-00 или GD10-PE0-XXXX-0YZ-00 | GD10-P00-XXXX-0YZ-00 или GD10-PE0 -XXXX-0Y Z-00 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Методики измерений приведены в разделе 4 документов «Газоанализаторы инфракрасные GD10 модификации GD10-P00-XXXX-0YZ-00. Руководство по эксплуатации» и «Газоанализаторы инфракрасные GD10 модификации GD10-PE0-XXXX-0YZ-00. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
Техническая документация фирмы -изготовителя "TELEDYNE OLDHAM SIMTRONICS SAS", Франция
