| Номер в госреестре | 84682-22 |
| Наименование СИ | Измерители-регистраторы сварочных процессов |
| Обозначение типа СИ | ПИРС-03 |
| Изготовитель | Закрытое акционерное общество "Конструкторское бюро по автоматизации сварочных технологий" (ЗАО "КБ АСТ"), г. Псков |
| Год регистрации | 2022 |
| Срок свидетельства | 22.02.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регистраторы сварочных процессов ПИРС -03 (далее по тексту - приборы) предназначены для измерений силы тока сварочных импульсов, напряжения постоянного тока, силы постоянного тока в процессе контактной сварки металлов.
Приборы представляют собой аппаратно-программный комплекс, состоящий из блока регистрации и IBM-совместимого персонального компьютера (ПК) со специализированным программным обеспечением (СПО), соединенных между собой по интерфейсу USB.
Принцип действия приборов основан на цифровой обработке преобразованных в цифровую форму аналоговых входных сигналов.
Блок регистрации выполняет нормализацию, аналого-цифровое преобразование, многоканальную регистрацию/измерение сигналов с подключенных к нему датчиков, передачу данных на ПК. Внешний ПК осуществляет обработку и визуализацию данных, которые передаются в него по интерфейсу USB из блока регистрации.
Первый канал блока регистрации (канал Х1) предназначен для работы только с датчиком тока типа «Пояс Роговского», выходной сигнал которого пропорционален производной силы тока сварочных импульсов. Блок регистрации выполняет интегрирование входного сигнала этого канала с целью восстановления исходной формы тока. Для повышения точности измерений канал Х1 имеет возможность настройки диапазона измерений.
Остальные пять каналов регистратора (каналы Х2 - Х6) являются универсальными и могут обрабатывать унифицированные сигналы напряжения и силы постоянного тока. Настройка диапазона измерений всех каналов выполняется с помощью СПО.
СПО, установленное на ПК, выполняет настройку диапазона измерений, прием данных от блока регистрации, обработку полученной информации, расчет параметров зарегистрированных сигналов, сохранение и отображение результатов измерений. СПО состоит из управляющей программы PIRS_reg и программы визуализации PIRS_visual.
Конструктивно приборы выполнены в прямоугольном корпусе из пластика.
На передней панели размещены разъем интерфейса USB для питания прибора и обмена данными с внешним компьютером, разъем «Comm» для подключения внешних линий запуска, дополнительные технологические разъемы.
На задней панели размещены разъемы для подключения измерительных датчиков.

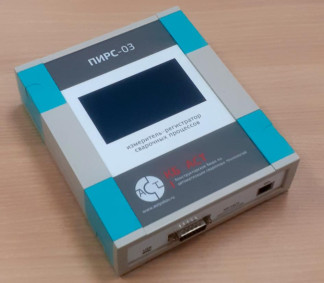

Общий вид приборов представлен на рисунках 1 - 4.
Пломбирование измерителей -регистраторов сварочных процессов ПИРС-03 не предусмотрено.
Нанесение знака поверки на приборы не предусмотрено.
Место нанесения заводских (серийных) номеров - на нижней панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - цифровой код, состоящий из арабских цифр.
Приборы функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений силы тока сварочного импульса ^ (канал XI), к А 2>: - на пределе «4 кА» - на пределе «10 кА» - на пределе «20 кА» - на пределе «50 кА» - на пределе «99 кА» | от 1,0 до 3,9 от 3,0 до 10,0 от 6,0 до 20,0 от 16,0 до 50,0 от 40,0 до 100,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной 3) погрешности измерений силы тока сварочного импульса (канал Х1), %: - среднеквадратичное значение - среднее значение | ±1 ±1 |
| Пределы допускаемой дополнительной приведенной 3) погрешности измерений силы тока сварочного импульса, вызванной отклонением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С (канал Х1), % | ±0,5 |
| Диапазоны измерений напряжения постоянного тока (каналы Х2 - Х6), В 4) | от 0 до +5; от 0 до +10; от -5 до +5; от -10 до +10 |
| Пределы допускаемой основной приведенной 5) погрешности измерений напряжения постоянного тока (каналы Х2 - Х6), % | ±0,5 |
| Пределы допускаемой дополнительной приведенной 5) погрешности измерений напряжения постоянного тока, вызванной отклонением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С (каналы Х2 - Х6), % | ±0,2 |
| Диапазон измерений силы постоянного тока (каналы Х2 - Х6), мА 4) | от 0 до 20 |
| Пределы допускаемой основной приведенной 3) погрешности измерений силы постоянного тока (каналы Х2 - Х6), % | ±0,5 |
| Пределы допускаемой дополнительной приведенной 3) погрешности измерений силы постоянного тока, вызванной отклонением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С (каналы Х2 - Х6), % | ±0,2 |
| Примечания !) - под сварочным импульсом понимается импульс переменного однонаправленного электрического тока, протекающего через свариваемые детали во время цикла сварки; 2) - амплитуда сварочного импульса не должна превышать: - 4,5 кА в диапазоне измерений «4 кА»; - 11 кА в диапазоне измерений «10 кА»; - 22 кА в диапазоне измерений «20 кА»; - 52 кА в диапазоне измерений «50 кА»; - 105 кА в диапазоне измерений «99 кА». Длительность сварочного импульса не должна превышать 2 с. 3) - за нормирующее значение принимается верхний предел диапазона измерений; 4) - мгновенные значения сигналов по абсолютной величине не должны выходить за пределы диапазона измерений более, чем на 5 % от его верхней границы; 5) - за нормирующее значение принимается: - разность верхнего и нижнего пределов диапазона измерений для положительных значений напряжения на входе прибора; - разность нижнего и верхнего пределов диапазона измерений для отрицательных значений напряжения на входе прибора | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 5 |
| Габаритные размеры, мм: - блок регистрации (длинахширинахвысота) - датчик тока типа «Пояс Роговского» (диаметр наружныйх диаметр внутреннийхвысота) | 200x170x50 220x190x15 |
| Масса, кг, не более: - блок регистрации - датчик тока типа «Пояс Роговского» | 1 0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 без конденсации |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +10 до +40 от 30 до 80 без конденсации |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20 000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель-регистратор сварочных процессов ПИРС-03 в составе: - блок регистрации - датчик тока типа «Пояс Роговского» - IBM-совместимый компьютер (ноутбук) | ТУ 26.51.45.110-01924120482-2020 | 1 шт. 1 шт. 1 шт. 1) |
| Специализированное ПО на USB-flash накопителе | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Ответные части разъемов для каналов Х2 - Х6 | DB-9F (DS1033-09F) | 5 шт. |
| Руководство по эксплуатации | АСТ.386.00.0.000 РЭ | 1 экз. |
| Паспорт | АСТ.386.00.0.000 ПС | 1 экз. |
| Примечание - 1) - опция. По отдельному заказу | ||
приведены в руководстве по эксплуатации АСТ.386.00.0.000 РЭ в разделе 3 «Устройство и принцип работы регистратора».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10 "16 до 100 А»
ТУ 26.51.45.110-019-24120482-2020 «Измерители-регистраторы сварочных процессов ПИРС-03. Технические условия»
| Зарегистрировано поверок | 27 |
| Поверителей | 2 |
| Актуальность данных | 26.11.2024 |
