| Номер в госреестре | 84684-22 |
| Наименование СИ | Установка гониометрическая |
| Обозначение типа СИ | ГУ-5 |
| Изготовитель | Федеральное государственное автономное образовательное учреждение высшего образования "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" им. В.И. Ульянова (Ленина) (СПбГЭТУ "ЛЭТИ"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка гониометрическая ГУ-5 (далее - установка) предназначена для измерений угловых перемещений при контроле параметров измерительных преобразователей угла.
Установка осуществляет контроль параметров фотоэлектрических цифровых преобразователей угла таких как:
- информационная емкость (общее число кодов);
- монотонность следования значений кода;
- максимальное значение погрешности (статическая погрешность) угловых координат смены значений кода при рабочей частоте (скорости) вращения вала;
- достоверность кода в статическом режиме;
- максимальное значение погрешности (динамическая погрешность) угловых координат смены значений кода при максимальной рабочей частоте (скорости) вращения вала;
- достоверность кода в динамическом режиме.
Установка представляет собой электромеханический аппаратно-программный комплекс. Принцип действия установки основан на сравнении двух угловых шкал (контролируемой и образцовой) при совместном вращении их физических носителей на общем валу по заданному закону движения на основе динамического гониометра.
Установка работает следующим образом. При вращении оси оптико -механического блока в образцовом и контролируемом преобразователе угла вырабатываются информационные и управляющие сигналы и коды, поступающие на вход электронного блока. Они с временной задержкой, не превышающей 1 мкс, преобразуются и передаются в вычислительный блок, и обрабатываются там в зависимости от избранного протокола контроля параметров датчика. Для обеспечения необходимого закона движения, задаваемые оператором параметры движения компилируются в программу управления движением, которая через COM порт передается в ОЗУ сервоусилителя. Одновременно с обработкой данных в рабочей станции вырабатывается сигнал управления вращением оси, передаваемый через сервоусилитель на двигатель.

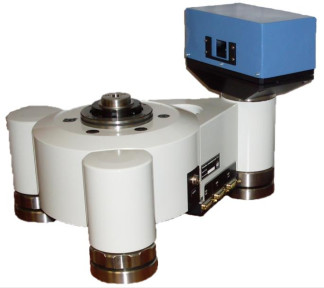

Внешний вид установки представлен на рисунке 1.
Места пломбировки от несанкционированного доступа, наклейки знака утверждения типа, нанесения знака поверки приведены на рисунке 2.
место для наклейки знака утверждения типа
Конструкция установки исключает возможность несанкционированного влияния на программное обеспечение установки и измерительную информацию.
Уровень защиты программного обеспечения установки соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения установки
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование | GU5 | |
| Номер) версии (идентификационный номер) программного обеспечения | не ниже 1.0 | |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | GMeter2.exe | 7de40439cd52b9aa9d4ff7611932a4e0 |
| GU5.exe | da2 554f55e25d0a3c1e95fa3b6ef61a0 | |
| DOSBox\DOSBox.exe | b797c157a47b1d13578673461438bf3b | |
| rtpcpuwin\M.EXE | 1 a6200fbd54fe9f1761053 6cecc9313 8 | |
| rtpcpuwin\NER. COM | 116866cb9f2334eb3fff3a061132afca | |
| rtpcpuwin\RTPCPU.EXE | 69ddc251012280be6d7914328d92969a | |
аблица 2 - Метрологические характеристики установки
| Наименование характеристики | Значение |
| Диапазон измерений угла, ° | от 0 до 360 |
| Среднее квадратическое отклонение суммарной погрешности при частоте вращения до 150 об/мин, не более, | ±0,8 |
| Среднее квадратическое отклонение суммарной погрешности, не более при частоте вращения до 600 об/мин, '': | ±1,5 |
| Дискрет регулировки частоты вращения вала, об/с | 0,1 |
| Таблица 3 - Основные технические характеристики установки | |
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахглубинахвысота), мм, не более: | 470x380x335 |
| Масса, кг, не более | 54 |
| Параметры электропитания: - напряжение, В; - частота, Гц | 220±22 50±0,5 |
| Мощность, потребляемая от сети переменного тока, Вт, не более | 600 |
| Средняя наработка на отказ, ч | 7000 |
| Полный назначенный ресурс, ч | 10 000 |
| Полный назначенный срок службы, лет | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +17 до +25 80 от 86,6 до 106,7 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус оптико-механического блока установки.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Кол-во |
| Оптико-механический блок | СПВГ.401229.075 | 1 шт. |
| Блок электроники | СПВГ.467993.001 | 1 шт. |
| Комплект съемных частей для установки ЦПУ | РВАЕ.305411.001 | 1 к-т |
| Переходник призмы | - | 1 шт. |
| Комплект соединительных кабелей | - | 1 к-т |
| Программное обеспечение | - | CD-диск |
| Руководство по эксплуатации | СПВГ.401229.075 РЭ | 1 экз. |
| Руководство оператора | СПВГ.401229.075-001 | 1 экз. |
| Формуляр | СПВГ.401229.075 ФО | 1 экз. |
| Методика поверки | СПВГ.401229.075 МП | 1 экз. |
приведены п.2.3 руководства по эксплуатации СПВГ.401229.075 РЭ.
Нормативные документы, устанавливающие требования к установке гониометрической
Приказ Федерального агентства по техническому регулированию и метрологии Министерства промышленности и торговли Российской Федерации № 2482 от 26.11.2018 г. об утверждении Государственной поверочной схемы для средств измерений плоского угла. СПВГ.401226.075 ТУ Установка гониометрическая ГУ-5. Технические условия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
