| Номер в госреестре | 84687-22 |
| Наименование СИ | Вибропреобразователи ускорения |
| Обозначение типа СИ | ВПр.2.000 |
| Изготовитель | Акционерное общество "Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники им. Н.А. Доллежаля" (АО "НИКИЭТ"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 22.02.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи ускорения ВПр.2.000 (далее - преобразователи) предназначены для измерений виброускорения вращающегося оборудования путём преобразования виброускорения вращающегося оборудования в пропорциональный выходной сигнал в виде напряжения переменного тока.
Принцип действия преобразователей основан на генерации электрического сигнала, пропорционального виброускорению воздействующему на преобразователь. При измерении виброускорения этот сигнал усиливается и подается на выход преобразователя.
Конструктивно преобразователи состоят из датчика и встроенного усилителя (согласующего предусилителя), заключенные в едином корпусе и кабеля для подключения питания и вывода выходного сигнала.

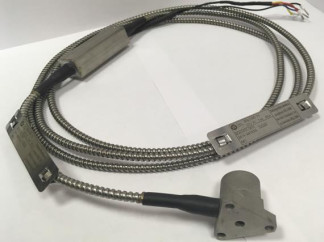

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку преобразователей методом лазерной гравировки. Общий вид преобразователей, место крепления информационной таблички и место нанесения заводского номера представлены на рисунке 1.
Знак поверки наносится на свидетельство о поверке, в соответствии с действующим порядком проведения поверки. Пломбирование преобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения, м/с2 | от 0,3 до 300,0 |
| Диапазон рабочих частот, Гц | от 2 до 3500 |
| Номинальный коэффициент преобразования на базовой частоте 160 Гц, мВ/(м-с"2) | 1 |
| Относительный коэффициент поперечного преобразования на базовой частоте 160 Гц, %, не более | 5 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % | ±5 |
| Неравномерность амплитудно-частотной характеристики коэффициента преобразования относительно базовой частоты 160 Гц, %, не более, в диапазоне частот: - от 2 до 2500 Гц включ. - св. 2500 до 3500 Гц включ. | ±7 ±25 |
| Нелинейность амплитудной характеристики, %, не более | ±4 |
| Пределы допускаемой основной относительной погрешности измерений виброускорения, %, в диапазоне частот: - св. 5 до 2500 Гц включ. - от 2 до 5 Гц включ. и св. 2500 до 3500 Гц включ. | ±11 ±30 |
| Пределы допускаемой дополнительной относительной погрешности измерений виброускорения (5доп) в рабочих условиях эксплуатации, % | 5доп = 1,5-босн1) |
| 1) 5осн - основная относительная погрешность измерений виброускорения, %. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 15 до 30 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, - атмосферное давление, кПа | от +15 до +35 от 45 до 80 от 84,0 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от 0 до +125 100 (при температуре 25 °С) от 84 до 200 |
| Габаритные размеры (без учета кабеля), мм, не более: - диаметр - высота | 40 40 |
| Наименование характеристики | Значение |
| Масса (с учетом кабеля), кг, не более | 1 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP66 |
| Средняя наработка на отказ, ч, не менее | 150000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вибропреобразователь ускорения | ВПр.2.000 | 1 шт. |
| Паспорт | ВПр.2.000 ПС | 1 экз. |
| Руководство по эксплуатации | ВПр.2.000 РЭ | 1 экз. |
приведены в разделе 3.2 «Подготовка к работе» документа «ВПр.2.000 РЭ. Руководство по эксплуатации»
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
| Зарегистрировано поверок | 225 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
