| Номер в госреестре | 84689-22 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | BK |
| Изготовитель | Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область |
| Год регистрации | 2022 |
| Срок свидетельства | 22.02.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объемные диафрагменные ВК (далее - счетчики) предназначены для измерений объема газа.
Принцип действия счетчика основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно -поступательное движение мембран преобразуется рычажно -кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема.
Счетчик состоит из корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов, и отсчетного устройства.
Счетчики имеют типоразмеры G10, G16, G25, G40, G65, G100 в зависимости от диапазона измерений объемного расхода газа и предназначены для измерения объема газа при рабочих условиях.
Счетчики в исполнении G10T предназначены для измерений объема газа, приведенного к температуре плюс 20 °С, и дополнительно оснащены механическим температурным компенсатором, выполненным в виде спиральной биметаллической пружины.
Счетчики выпускаются с левым и правым направлениями потока газа.
Счетчики типоразмеров G40, G65, G100 имеют фланцевое присоединение к трубопроводу с вертикальным или горизонтальным подводом газа.
Счетчики типоразмеров G10, G16, G25, G40, G65, G100 могут иметь исполнении «Н» с улучшенными метрологическими характеристиками.
К счетчику может быть подключен низкочастотный датчик импульсов IN-Z61 для дистанционной передачи информации.
Пример условного обозначения счетчика: BK-G10T, где:
- ВК - диафрагменный счётчик газа;
- G10 - типоразмер счётчика по величине номинального расхода;
- T - наличие механической температурной компенсации.

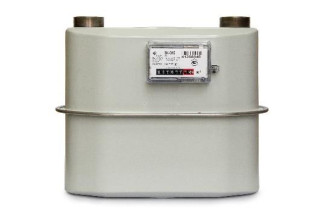

Общий вид основных исполнений счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на пломбу. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2. Заводской номер наносится на циферблат отсчетного механизма методом термопечати.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Типоразмер | G10T | G10 | G16 | G25 | G40 | G65 | G100 |
| Объемный расход газа, м3/ч: - максимальный ^макс) - номинальный ^ном) - минимальный ^мин) | 16 10 0,1 | 16 10 0,1 | 25 16 0,16 | 40 25 0,25 | 65 40 0,4 | 100 65 0,65 | 160 100 1 |
| Пределы допускаемой относительной погрешности при измерении объема газа при рабочих условиях, %: — от Qмин до 0,1 • Qном - от ОД^ном включ. до Qмакс включ. | - | ±3, ±2,1 (исполнение «Н») ±1,5 | |||||
| Пределы допускаемой основной относительной погрешности при измерении объема газа, приведенного к температуре 20 °С, %: - от Qмин до 0,1 ^ном - от ОД^ном включ. до Qмакс включ. | ±3 ±1,5 | - | |||||
| Пределы допускаемых изменений относительной погрешности, вызванных отклонением температуры измеряемой среды на каждые 10 °С, % | ±0,4 | - | |||||
| Наименование характеристики | Значение |
| Типоразмер | 010Т G10 G16 G25 G40 G65 G100 |
| Нормальные условия измерений: - температура окружающей и измеряемой среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 до 95 при температуре +35 °С от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Типоразмер | G10Т | G10 | G16 | G25 | G40 | G65 | G100 |
| Циклический объем, дм3 | 5,6 | 6 | 6 | 12 | 18 | 24 | 48 |
| Порог чувствительности, м3/ч | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 |
| Измеряемая среда | природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | ||||||
| Максимальное рабочее давление, кПа, не более | 50 | ||||||
| Максимально допустимое давление внутри корпуса, кПа, не более | 100 | ||||||
| Потеря давления при расходе Омакс, Па, не более | 300 | 400 | |||||
| Цена деления младшего разряда отсчетного механизма счетчика, дм3 | 2 | 20 | |||||
| Емкость отсчетного механизма счетчика, м3 | 999999 | 9999999 | |||||
| Температура измеряемой среды, °С | от -25 до +40 | ||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7 | ||||||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 320 334 218 | 320/330 334/405 218/234 | 340 405 234 | 425 465 289 | 470 564 392 | 470 564 392 | 617 740 606 |
| Присоединительная резьба, дюйм | 13/4 | 13/4, 2 | 2 | 21/2 | фланцевый | ||
| Расстояние между осями присоединительных штуцеров (фланцев), мм | 250 | 250/280 | 280 | 335 | 570 | 680 | 800 |
| Наименование характеристики | Значение | ||||||
| Типоразмер | G10Т | G10 | G16 | G25 | G40 | G65 | G100 |
| Масса, кг, не более | 5,7 | 5,7 | 5,7 | 10,6 | 31 | 35 | 107 |
| Средний срок службы, лет | 12 | ||||||
| Средняя наработка до отказа, ч | 80000 | ||||||
наносится на циферблат отсчетного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа объемный диафрагменный | ВК | 1 |
| Паспорт* | ЛГТИ.407269.302 ПС или ЛГТИ.407269.303 ПС | 1 |
| Комплект монтажных частей | - | 1 ** |
| * В бумажной и/или электронной форме. ** Поставляется по заказу. | ||
приведены в разделе 5 паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа
Приказ Росстандарта от 29 декабря 2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ЛГТИ.407269.300 ТУ Счетчики газа объемные диафрагменные ВК-G. Технические
условия
