| Номер в госреестре | 84694-22 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | TRAILOR S32 |
| Изготовитель | Trailor Actm International, Франция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна TRAILOR S32 (далее - ППЦ) предназначена для измерений объема, кратковременного хранения и транспортирования нефтепродуктов.
Принцип действия ППЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из сварной емкости постоянного сечения, имеющее форму эллипса. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. ППЦ состоит из одной герметичной секции, которая оборудована горловиной цилиндрической формы с установленным указателем уровнем налива. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком;
- дыхательный клапан;
- донный клапан;
- шаровой кран;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер полуприцепа-цистерны TRAILOR S32 S32EFE9818 нанесен на маркировочную табличку ударным способом и в паспорт печатным способом.

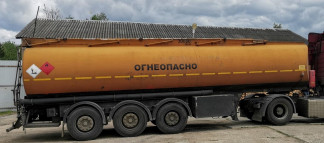

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид ППЦ TRAILOR S32 зав.№ S32EFE9818
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | S32EFE9818 |
| Количество секций | 1 |
| Номинальная вместимость ШЩ, дм3 | 30080 |
| Пределы допускаемой относительной погрешности ШЩ, не более, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ШЩ, %, не более | ±1,5 |
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 4750 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +45 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | TRAILOR S32 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в п. 3 паспорта.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне TRAILOR S32
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
