| Номер в госреестре | 84696-22 |
| Наименование СИ | Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные |
| Обозначение типа СИ | HFJS |
| Изготовитель | Jinan Hengfeng Electric Power Equipment Co. LTD, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 22.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные HFJS (далее - измерители) предназначены для измерений электрической емкости, тангенса угла потерь, сопротивления изоляции постоянному току (только для некоторых модификаций), а также для воспроизведений напряжения и частоты переменного тока.
Принцип действия измерителей основан на использовании метода компарирования токов с применением мостовой схемы измерений.
При измерениях используется технология защиты от помех с преобразованием частоты и цифровой фильтрацией на основе преобразования Фурье. Результаты измерений отображаются на встроенном ЖК-дисплее и могут быть распечатаны на встроенном принтере.
Конструктивно измерители выполнены в пластиковом прямоугольном кейсе с закрывающейся крышкой и снабженного ручкой для переноски. Все низковольтные разъемы для подключения, органы управления, термопринтер и ЖК-дисплей находятся на лицевой панели. Разъем высокого напряжения находится на задней стенке и имеет специальную заглушку для транспортирования и хранения.
Измерители состоят встроенного источника высокого напряжения, встроенного эталонного конденсатора и измерительного блока, расположенных в едином корпусе. Все кабели хранятся в отдельном пластиковом кейсе.
Измерители позволяют производить измерения электрической емкости и тангенса угла потерь по прямой и перевернутой схемам измерений с использованием встроенного или внешнего эталонного конденсатора. В четырехканальных модификациях возможно одновременное измерения электрической емкости и тангенса угла диэлектрических потерь незаземленного объекта.
Некоторые модификации имеют функцию проверки сопротивления изоляции постоянному току.
Для связи с компьютером измерители оснащены разъемами RS232 и USB (опционально).
Измерители выпускаются в следующих модификациях: HFJS-8003C, HFJS-8004D, HFJS-8005E, HFJS-8006F, HFJS-8007G, HFJS-8008E, HFJS-8010M, HFJS-8103C, HFJS-8104D, HFJS-8105E, HFJS-8106F, HFJS-8107G, HFJS-8108E, HFJS-8110M, HFJS-8203C, HFJS-8204D, HFJS-8205E, HFJS-8206F, HFJS-8207G, HFJS-8208E, HFJS-8210M, HFJS-8303C, HFJS-8304D, HFJS-8305E, HFJS-8306F, HFJS-8307G, HFJS-8308E, HFJS-8310M которые отличаются максимальным выходным напряжением, ЖК-дисплеем (монохромный или цветной), четырехканальной или одноканальной схемой измерений, наличием функции проверки сопротивления изоляции напряжению постоянного тока модификациях и техническими характеристиками.
На лицевой панели измерители имеют табличку с напечатанным на ней серийным номером в виде буквенно-цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Измерители пломбируются от несанкционированного доступа нанесением наклеек на лицевую панель.
Рабочее положение измерителей - горизонтальное.
Нанесение знака поверки на измеритель не предусмотрено.

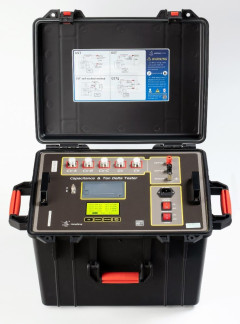

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа приведены на рисунках с 1 по 9.
Место
пломбировки
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | HFJS |
| Версия ПО | не ниже V2.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрической емкости, пФ | от 3 до 1 106 |
| Пределы допускаемой абсолютной основной погрешности измерений емкости, пФ | ±(0,01 Сх+1) |
| Диапазон измерений тангенса угла потерь | от 1,010-4 до 1,0 |
| Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь | ±(0,01tg5K + 0,0004) |
| Диапазон воспроизведений напряжения переменного и постоянного тока, кВ - для модификаций HFJS-8003C, HFJS-8004D, HFJS-8005E, HFJS-8006F, HFJS-8007G, HFJS-8008E, HFJS-8010M, HFJS-8103C, HFJS-8104D, HFJS-8105E, HFJS-8106F, HFJS-8107G, HFJS-8108E, HFJS-8110M | от 0,5 до 10 |
| - для модификаций HFJS-8203C, HFJS-8204D, HFJS-8205E, HFJS-8206F, HFJS-8207G, HFJS-8208E, HFJS-8210M, HFJS-8303C, HFJS-8304D, HFJS-8305E, HFJS-8306F, HFJS-8307G, HFJS-8308E, HFJS-8310M | от 0,5 до 12 |
| Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения переменного и постоянного тока, В | ±(0,015Ux + 10) |
| Диапазон воспроизведений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой абсолютной основной погрешности воспроизведений частоты переменного тока, Гц | ±0,01 |
| Наименование характеристики | Значение |
| Диапазоны измерений сопротивления постоянному току (только модификаций HFJS-8008E, HFJS-8010M, HFJS-8208E, HFJS-8210M, HFJS-8108E, HFJS-8110M, HFJS-8308E, HFJS-8310M), МОм: | от 0,1 до 1106 |
| Пределы допускаемой относительной основной погрешности измерений сопротивления постоянному току, % - от 100 кОм до 10 ГОм включ. (при номинальном напряжении 250 В) - св. 10 до 100 ГОм включ. (при номинальном напряжении 2500 В) - св. 100 до 1000 ГОм включ. (при номинальном напряжении 10000 В) | ±5 ±5 ±10 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 80 от 84 до 106 |
| Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений | |
| Примечание: * Сх, tg5x, Ux - измеренные значения емкости, тангенса угла потерь и напряжения. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжения переменного тока, В | от 180 до 270 |
| - частота переменного тока, Гц | 50 или 60 |
| Условия применения: - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность (без конденсации), % | до 90 |
| - атмосферное давление, кПа | от 84 до 106 |
| Г абаритные размеры (высота х ширина х длина), мм, не более - для модификаций HFJS-8003C, HFJS-8004D, HFJS-8005E, HFJS-8006F, HFJS-8007G, HFJS-8103C, HFJS-8104D, HFJS-8105E, HFJS-8106F, HFJS-8107G, HFJS-8203C, HFJS-8204D, HFJS-8205E, HFJS-8206F, HFJS-8207G, HFJS-8303C, HFJS-8304D, HFJS-8305E, HFJS-8306F, HFJS-8307G | 340 х 340 х 460 |
| - для модификаций HFJS-8008E, HFJS-8010M, HFJS-8108E, HFJS-8110M, HFJS-8208E, HFJS-8210M, HFJS-8308E, HFJS-8310M | 430 х 370 х 505 |
| Масса, кг, не более - для модификаций HFJS-8003C, HFJS-8004D, HFJS-8005E, HFJS-8006F, HFJS-8007G | 26,5 |
| - для модификаций HFJS-8008E и HFJS-8010M | 31,0 |
| - для модификаций HFJS-8203C, HFJS-8204D, HF-8205E, HFJS-8206F, HFJS-8207G | 27,3 |
| - для модификаций HFJS-8208E и HFJS-8210M | 32,1 |
| - для модификаций HFJS-8103C, HFJS-8104D, HFJS-8105E, HFJS-8106F, HFJS-8107G | 26,8 |
| - для модификаций HFJS-8108E и HFJS-8110M | 31,3 |
| - для модификаций HFJS-8303C, HFJS-8304D, HFJS-8305E, HFJS-8306F, HFJS-8307G | 27,6 |
| - для модификаций HFJS-8308E и HFJS-8310M | 32,6 |
| Средний срок службы, лет, не менее | 7 |
| Средняя наработка на отказ, ч, не менее | 8000 |
Нанесение знака утверждения типа на измеритель не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель электрической емкости и тангенса угла диэлектрических потерь высоковольтный HFJS | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Формуляр | - | 1 экз. |
приведены в разделе 3 документа «Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные HFJS. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к измерителям электрической емкости и тангенса угла диэлектрических потерь высоковольтным HFJS
