| Номер в госреестре | 84705-22 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | ЛФМ 21-50 |
| Изготовитель | "AVROFARM SA", Болгария |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые дискретного действия ЛФМ 21-50 (далее - дозаторы) предназначены для измерений массы при дозировании жидких нефтепродуктов в автоматическом режиме.
Принцип действия дозаторов основан на преобразовании значения массы дозируемого продукта в электрический сигнал посредством весового устройства, с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого продукта в единицах массы в системе управления.
Конструктивно дозаторы представляют следующие модули, устанавливаемые на металлическую раму и соединенные системой обмена данных:
- измерительный модуль с четырьмя грузоприемными устройствами для взвешивания заполняемой емкости до и после налива с питателями;
- транспортный модуль (для подачи, перемещения и отвода груза);
- система управления, предназначенная для выбора режимов работы устройств и индикации результатов дозирования.
Дозаторы встроены в комплексную машину для дозирования и укупорки смазочных масел в полиэтиленовые канистры.
Дозаторы могут быть настроены на налив в канистры 20 л и на 50 л. Соответственно, дозаторы могут работать в двух поддиапазонах измерений до 25 кг и до 50 кг.
Система управления оснащена панелью управления с цифровой индикацией и выполняет следующие функции:
- управление процессом дозирования (производительностью цикла, массой дозы и др.);
- обработки, отображения и передачи результатов взвешивания на внешние устройства с помощью интерфейсов RS485, 4-20 мА, Ethernet;
- индикации режимов работы дозатора.
Терминология и наименования метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».
В грузоприемных устройствах весов используются датчики весоизмерительные тензорезисторные РС6 (номер в федеральном информационном фонде по обеспечению единства измерений 63476-16) производства фирмы «Flintec GmbH», Германия.
Общий вид дозаторов представлен на рисунке 1.
Маркировочная табличка с серийным номером расположена на боковой панели системы управления. Серийный номер имеет цифровой формат, нанесен типографским способом.
К данному типу относятся дозаторы с серийными номерами 84, 15.

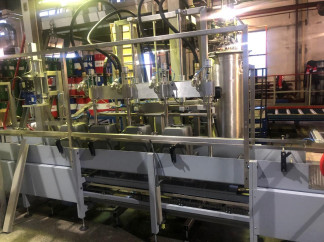

Рисунок 1 - Общий вид дозатора весового дискретного действия ЛФМ 21-50
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Система управления дозаторов оснащена встроенным программным обеспечением (далее -ПО). Идентификационное наименование ПО и номер версии высвечивается в главном окне ПО на всем протяжении работы дозатора.
Основные функции ПО: обработка сигнала с весовых устройств измерительного модуля и последующий пересчет его в единицы массы, хранение программ и результатов работы дозатора, вывод данных на табло панели управления.
ПО заложено в процессе производства и защищено от доступа и изменения паролем. Обновления ПО в процессе эксплуатации не предусмотрено.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ЛФМ 21-50 |
| Номер версии ПО | не ниже 2020.04 |
| Цифровой идентификатор ПО | - |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольший предел (Мах), кг | 50 |
| Наименьший предел (Min), кг | 10 |
| Номинальная минимальная доза, кг | 10 |
| Цена деления шкалы, кг | 0,01 |
| Максимально допустимое относительное отклонение массы каждой дозы от среднего значения при первичной поверке (в эксплуатации), %, в поддиапазонах дозирования от Min до 25 кг включ. св. 25 кг до 50 кг включ. | ±0,2 (±0,4) |
| Максимально допускаемая относительная погрешность заданного значения при первичной поверке (в эксплуатации), % | ±0,1 (±0,2) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 380 |
| - частота, Гц | 50 |
| Габаритные размеры, мм, не более | |
| - длина | 7800 |
| - ширина | 2900 |
| - высота | 2600 |
| Габаритные размеры грузоприемных устройств, мм, не более | |
| - длина | 500 |
| - ширина | 600 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +15 до +35 |
наносится на титульный лист Инструкции по эксплуатации и обслуживанию типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Дозаторы весовые дискретного действия | ЛФМ 21-50 | 1 шт. |
| Инструкция по эксплуатации и обслуживанию | - | 1 экз. |
| Технический паспорт | - | 1 экз. |
приведены в разделе 3 Инструкции по эксплуатации и обслуживанию
Нормативные документы, устанавливающие требования к дозаторам весовым дискретного действия ЛФМ 21-50
Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
